Устройство лабораторного стенда
Лабораторный
стенд предназначен для исследования
динамических характеристик электромагнитного
привода вакуумного контактора. На
лабораторном
стенде производится снятие реальной
динамической характеристики.
Лабораторный стенд состоит из следующих узлов:
Блок защитного отключения.
Нагрузочный трансформатор.
Контактор вакуумный.
Датчики тока.
Делитель напряжения.
Переключатель нагрузки.
Блок нагрузочный.
Блок защитного отключения в цепи управления.
Блок автоматического отключения силовой цепи.
Трансформатор понижающий.
Усилитель низких частот.
Блок питания.
Электроизмерительные приборы.
Органы управления.
Элементы сигнализации.

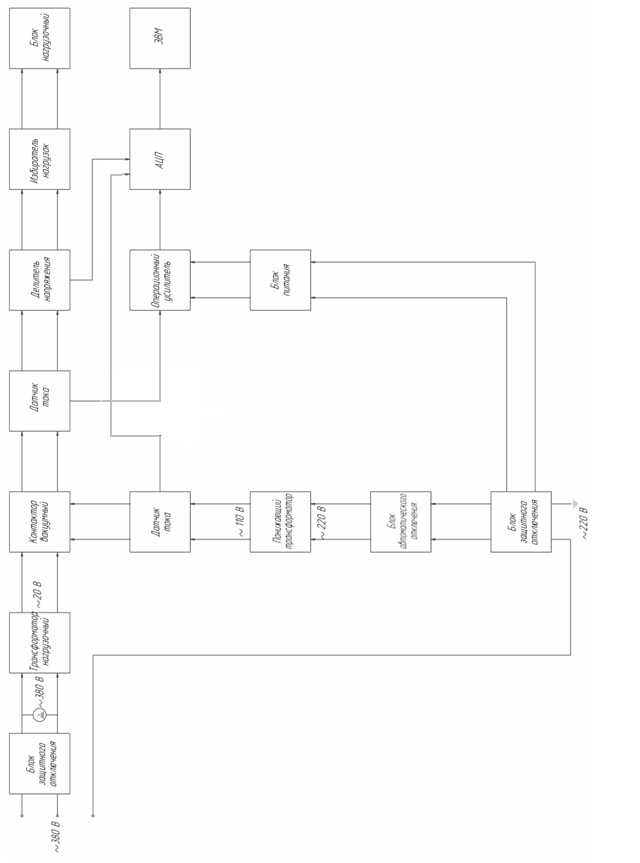

Структурная схема показана на рисунке 1.
|
Рис. 1 Схема структурная стенда.
|
Описание элементов:
Блок защитного отключения в силовой цепи предназначен для защиты силовой части электрической схемы стенда от режимов КЗ и перегрузки.
Нагрузочный трансформатор позволяет имитировать реальную электрическую цепь, получив значительный вторичный ток при малой разности потенциалов на вторичной обмотке. Также он предназначен для гальванической развязки внутренних цепей стенда с сетью.
Контактор вакуумный представляет собой контактор заводского исполнения
Датчик тока в силовой цепи позволяет получить сигнал небольшой величины, пропорциональный протекающему в цепи току.
Делитель напряжения в силовой цепи позволяет получить сигнал небольшой величины, пропорциональный падению напряжения на нагрузке.
Переключатель
нагрузки предназначен
для подключения к вторичной обмотке
нагрузочного трансформатора различных
видов нагрузки. Представляет собой
пакетный переключатель заводского
исполнения на два положения.
Блок нагрузочный представляет собой электрическую схему, собранную на R и L элементах.
Блок защитного отключения в цепи управления вакуумного контактора предназначен для защиты этой цепи стенда от режимов КЗ и перегрузки.
Блок автоматического отключения предназначен для автоматического отключения вакуумного контактора с выдержкой времени.
Трансформатор понижающий предназначен для питания схемы управления вакуумного контактора,
Датчик тока в цепи управления вакуумного контактора позволяет
получить сигнал небольшой величины, пропорциональный протекающему в цепи току.
Переключатель сигнала предназначен для выбора сигнала, поступающего на вход операционного усилителя.
Усилитель НЧ используется для усиления входного сигнала с датчика тока нагрузки и передачи его на вход АЦП.
Блок питания усилителя. Является источником однополярного стабилизированного напряжения
Электроизмерительные приборы. Вольтметр с предназначен для контроля подачи напряжения питания стенда.
Органы управления, позволяющие демонстрировать различные режимы работы стенда и отслеживать их. В органы управления входят: переключатель нагрузок, переключатель сигнала, тумблер включения/отключения вакуумного контактора.
Приборы сигнализации. Индикаторные лампы позволяющие наглядно следить за переключениями.
