Мұғалімдер үшін әдістемелік ұсыныстар
Құрал бөлетін жану жарықтығы, жылу бойынша тоқ тұтынушының қуаттың сапалығын білуге болады. Егер шамдар бірдей жарық шашса, онда шамдар n біреуінен n есе үлкен қуатты бөледі.Бұл жұмыстың маңыздысы, тұтынатын қуатты екі тұтынушы (параллельді қосылған жол бастаушылар)бірдей кернеуде, бірдей тоқ күшінде (тізбекті қосылыстар) тұтынушыда қуат кернеуге пропорционалды екенің көрсетеді.
Нәтижелер
1 кесте
Шам саны |
U,B |
I,A |
Жалпы жарықтық |
1 |
4 |
0,04 |
бір дүркін |
2 (параллельді) |
4 |
0,08 |
Екі дүркін |
2 кесте
Шам саны |
U,B |
I,A |
Жалпы жарықтық |
1 |
4 |
0,04 |
бір дүркін |
2 (параллельді) |
4 |
0,04 |
Екі дүркін |
Б
ір
шамның қуаты құрайды.
5 минут ішінде тұтынатын электрэнергия
(электр тоғының жұмысы)
құрайды.
Сұйықтықтардың электрлік қасиеттерін зерттеу |
|
ФЗ.7-9. 04.10 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: Электр тоғы.
Мақсаты: 1 суретте суреттелген тізбені схема бойынша жинау, зерттейтің сұйықтыққа батырылған электродтардағы кернеуді және тоқ күшінің мағынасын өлшеу, зерттелетін сұйықтықтардың электр қасиеттері бойынша қорытындылар жасау.
Қолданылған ұғымдар: электр тоқ, электролит, тоқ күші, кернеу
Жабдықтар:
Реттік № |
Атауы |
Тапсырма № |
Мөлшері |
1 |
Дәнекерлі түзу модульSB |
05601.01 |
3 |
2 |
Дәнекерлі бұрышты модуль SB |
05601. 02 |
2 |
3 |
Дәнекерлі алшақ салынған модульSB |
05601.04 |
1 |
4 |
Дәнекерлі модуль шеткі SB |
05601.10 |
2 |
5 |
Дәнекерлі бұрышты ұяшықты модульSB |
05601.12 |
2 |
6 |
Сөндіргіш SB |
05602.01 |
1 |
7 |
Қақпақсыз кювет |
34568.01 |
1 |
8 |
Мыс электродтар,76мм x 40 мм |
45212.00 |
2 |
9 |
Серіппелі қысқыштар «крокодил», оқшаланбаған |
07274.03 |
2 |
10 |
Жалғаушы сым, 250 мм, көк |
07360.04 |
1 |
11 |
Жалғаушы сым, 250 мм, қызыл |
07360.01 |
1 |
12 |
Жалғаушы сым, 500 мм, көк |
07361.04 |
2 |
13 |
Жалғаушы сым, 500 мм, қызыл |
07361.01 |
2 |
Қосымша материал |
|
|
|
14 |
Көп шекті өлшеуіш құрал, түпнұсқа |
07028.01 |
2 |
15 |
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ |
13505.93 |
1 |
16 |
Құқірт қышқылы, 10% ерітінді,1000мл |
31828.70 |
1 |
17 |
Натрий гидрооксиді, 10% ерітінді,1000мл |
31630.70 |
1 |
18 |
Сүзілген су,5 л |
31246.81 |
1 |
19 |
Зімпаралы қағаз, орта |
01605.02 |
1 |
20 |
Шпатель |
38833.00 |
1 |
21 |
Аспаздық тұз |
|
|
22 |
Ас суы |
|
|
23 |
Шүберек немесе сорғыш (сүзгіш) қағаз |
|
|
|
|
|
|
Қондырғы

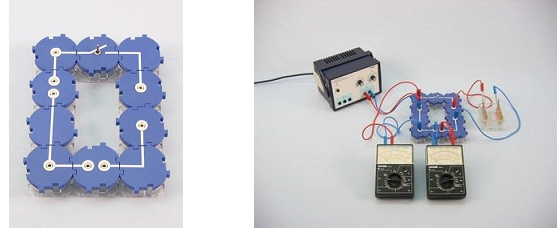

1 сур. 2 сур.
Сұйықтықтардың электрлік қасиеттерін зерттеу |
ФЗ.7-9. 04.10 |
Жезді электродтарды сұйықтыққа арналған кюветтердің бүйірлік беттеріне орналастыру керек. Электродтар бетін тиянақты тазартып алыңыздар.Кювета таза жуылуы керек. Электродтарға «крокодилдарды» қосыңыздар.(2 сур.қар.)1 сур. келтірілгендей тізбеленген модульдердең схема жинақтаңыздар.Схема құрастырған уақыттында сөндірғішты ажыратыңыздар.Схемаға екі көпканалды өлшеуші құралды,тоқ көзін және жез электродтарды 2 сур. сәйкес қосыңыздар.Кюветаны жартылай шамасында сүзілген сумен толтырыңыздар.
