Мұғалімдер үшін әдістемелік ұсыныстар
Оқушылар сабақ үстінде тоқ күші мен кернеу екі физикалық шамалардың пропорционалдығымен танысады. Бірінші кезенде олар эленменттермен жұмыс істейді олар үшін қатынасU/I тоқ мөлшеріне тәуелді емес.Дәл осындай элементтер үшін тоқ кедергісі ұғымы кіргізіледі және Ом заңы қалыптастырады.
Ескертпе
Көпканалды құралды қолданғанда қосылу қарама-қарсылығын сақтау және өлшеу шегін дұрыс тандау керек. Бұндай жағдайда вольтметрдің өлшеу шегін 10 В қалыпты тоғын, ал амперметр үшін 300 мА қалыпты тоғын тандау керек.
Есеп-қисаптар және нәтижелер

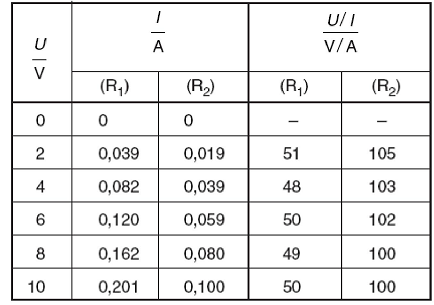

50 және 100 Ом кедергілі резисторлар үшін – 1 кесте.
Қыздыру шамы үшін – 2 кесте.
Тұрақты кедергідегі кернеуден тоқ күшінің тәуелділігін зерттеу |
|
ФЗ.7-9. 04.3 |
Тәуелдік графигі:
Резисторлар үшін:
Қыздыру шамы үшін:
Шам шиыршығынан тоқпен анықталатын жіп температурасынан шам кедергісі тәуелділігі қыздыру шамы үшін осындай тәуелдік түрі себепші болады.
Тұрақты кедергідегі кернеуден тоқ күшінің тәуелділігін зерттеу |
ФЗ.7-9. 04.3 |
Белгілер үшін
Тұрақты кернеудегі кедергіден тоқ күшінің тәуелділігін зерттеу |
|
ФЗ.7-9. 04.4 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: Электр тоғы.
Мақсаты: қалыпты кернеуде кедергіден тоқ күшінің тәуелділігін үйрету.
Қолданылған ұғымдар: электр тоқ, тоқ көзі, тоқ күші, кернеу, Ом заңы
Жабдықтар:
Реттік № |
Атауы |
Тапсырма № |
Мөлшері |
1
|
Дәнекерлі бұрышты модуль SB |
05601. 02 |
2 |
2 |
Дәнекерлі алшақ салынған модульSB |
05601.04 |
2 |
3 |
Дәнекерлі бұрышты ұяшықты модульSB |
05601.12 |
2 |
4 |
Сөндіргіш SB |
05602.01 |
1 |
5 |
Резистор 50 Ом, SB |
05612.50 |
1 |
6 |
Резистор 100 Ом, SB |
05613.10 |
1 |
7 |
Резистор 1 k Ом, SB |
05614.10 |
1 |
8 |
Резистор 47 k Ом, SB |
05615.47 |
1 |
9 |
Жалғаушы сым, 250 мм, қызыл |
07360.01 |
1 |
10 |
Жалғаушы сым, 250 мм, көк |
07360.04 |
1 |
11 |
Жалғаушы сым, 500 мм, қызыл |
05601.01 |
2 |
12 |
Жалғаушы сым, 500 мм, көк |
07361.04 |
2 |
Қосымша материал |
|
|
|
13 |
Көп шекті өлшеуіш құрал, түпнұсқа |
07028.01 |
2 |
14 |
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ |
13505.93 |
1 |
Қондырғы
Сур.1 сур.2
1.Сур. көрсетілгендей модульдардан схема жинақталады. Схемаға екі көпканалды өлшеуіш құралды қосыңыздар 2 суретке сәйкес.
Тұрақты кедергідегі кернеуден тоқ күшінің тәуелділігін зерттеу |
ФЗ.7-9. 04.4 |
