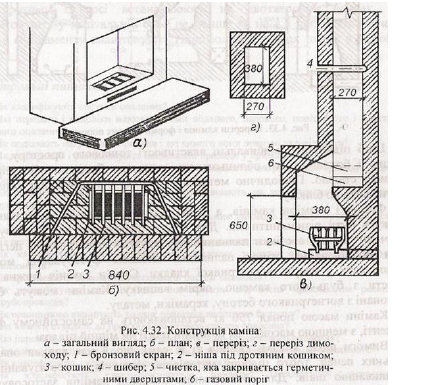

54Схема розрізу каміну; засоби інтенсифікації тяги в камінах.
Камін складається з паливника і димової труби. У нижній частині труби встановлюють коліно. Поворот диму, його завихрення за каміном запобігають вилітанню з труби іскор, «перекиданню» тяги, задимленню приміщення.
Тяга в камінах незначна, тому димові труби обладнують шахтами з зонтами або дефлекторами, що не тільки покращує тягу, але й захищає від потрапляння атмосферних опадів.

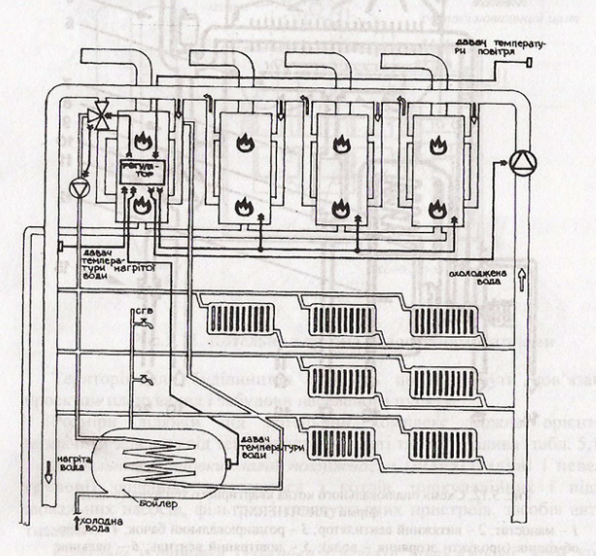

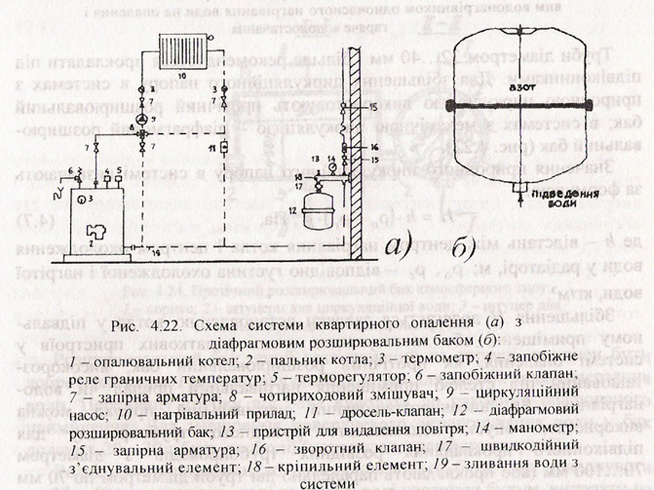

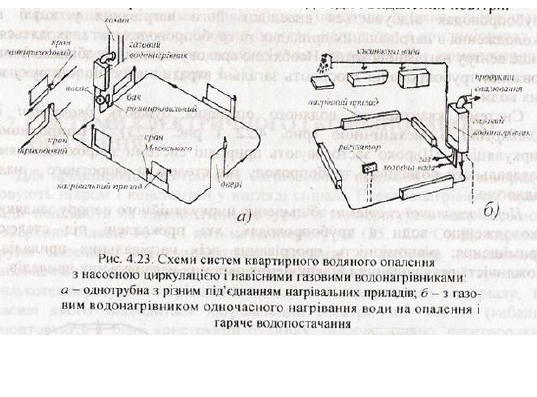

№55 Схемний приклад Со з місцевим тепло живленням від двоконтурного настінного котла

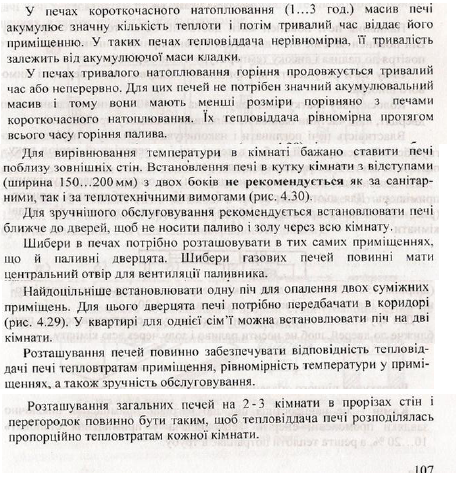

56.Класифікація печей; вимоги щодо розміщення печей в приміщенні.
Класифікація.
Печі короткочасного натоплювання – масив печі акумулює значну кількість теплоти і потім тривалий час віддає його приміщенню. Тепловіддача нерівномірна, її тривалість залежить від маси кладки.
Печі тривалого натоплювання – горіння продовжується тривалий час. Немає необхідності в значному акумуляційному масиві, тому такі печі мають менші розміри. Тепловіддача рівномірна.
Вимоги щодо розміщення печей.
Встановлення печі у кожній кімнаті дає можливість підвищити гнучкість її в експлуатації.

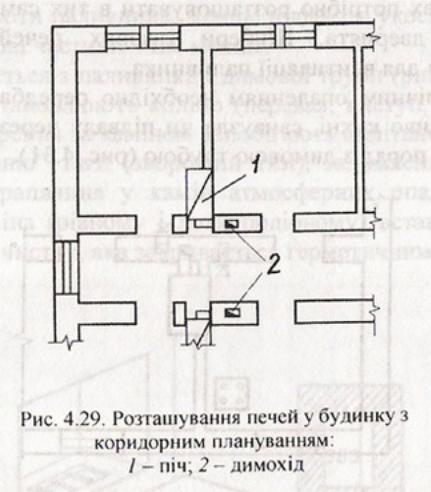

Найдоцільніше
встановлювати одну піч для опалення
двох суміжних кімнат. Для цього дверцята
печі потрібно передбачити в коридорі.
(рис. 1)
Розташування загальних печей на 2-3 кімнати в прорізах стін і перегородок повинно бути таким, щоб теплоавддача печі розподілялась пропорційно тепловтратам кожної кімнати.
Для вирівнювання температури в кімнаті бажано ставити печі поблизу зовнішніх стін. Встановлення печі в кутку кімнати з відступами не рекомендується.
Шибери в печах потрібно розташовувати в тих самих приміщеннях, що й паливні дверцята. Шибери газових печей повинні мати центральний отвір для вентиляції паливника.
Одночасно з пічним опаленням необхідно передбачити вентиляцію приміщень.
Рекомендується встановлювати печі ближче до дверей.

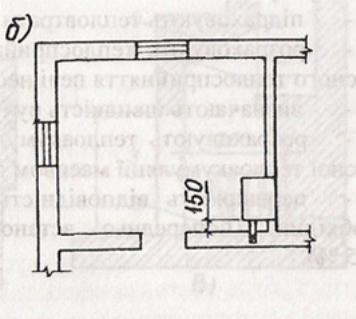

Рекомендоване розташування печей
Відносно вн. стін і перегородок.

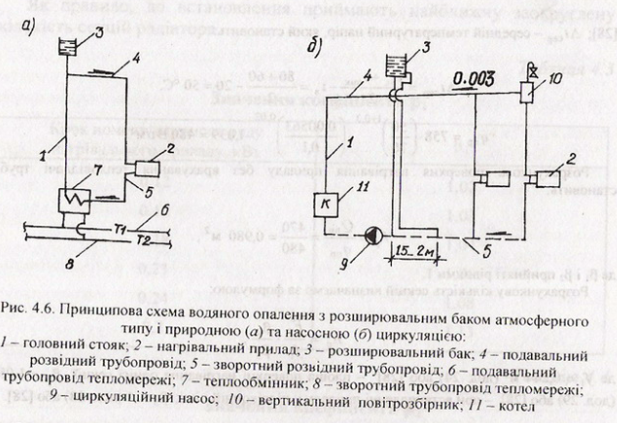

57.Схема СО з приєднанням до тепломережі і розширювальним баком атмосферного типу

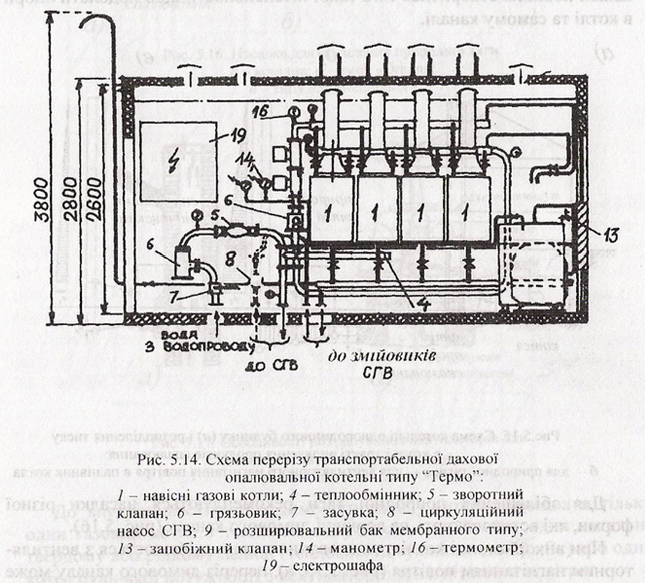

58.Схемний прилад СО з центральним тепловживаннямвід дахової котельні
59.Схема СО з приєднанням
ЇЇ до тепломережі і щільним розширювальним
баком мембраного (чи іншого замкненого
типу).

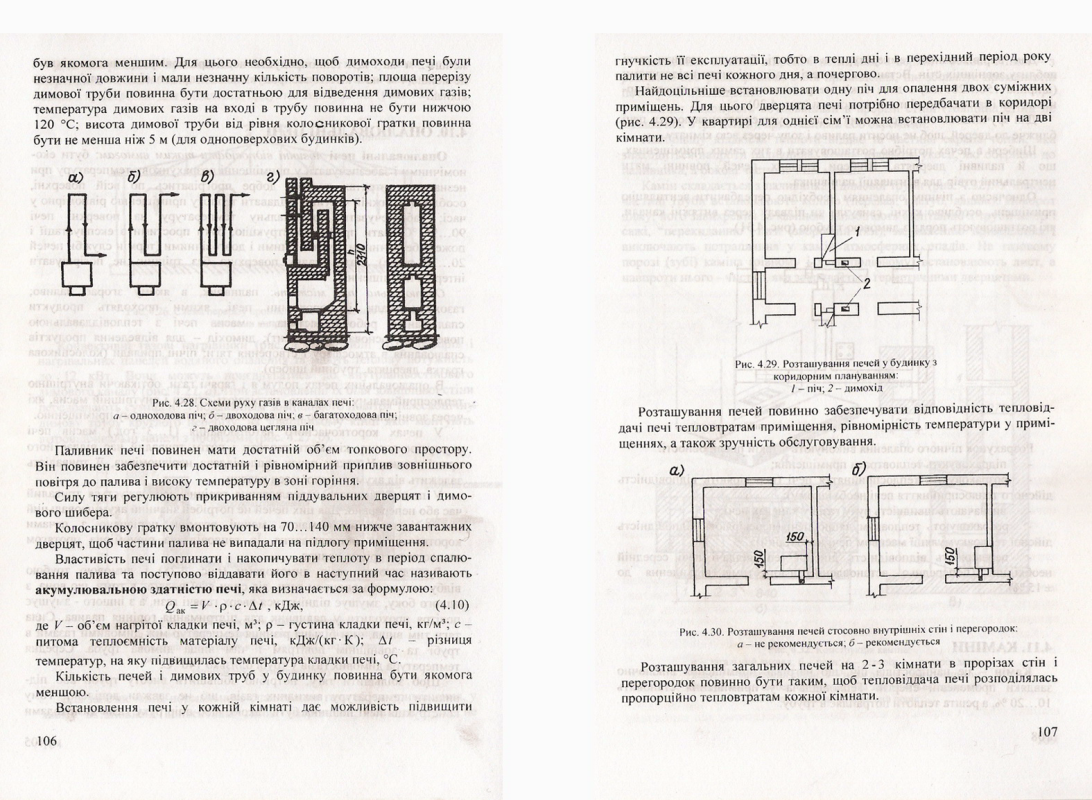

60. Класифікація печей;схема руху димових димових газів в каналах печі.
Класифікація.
Печі короткочасного натоплювання – масив печі акумулює значну кількість теплоти і потім тривалий час віддає його приміщенню. Тепловіддача нерівномірна, її тривалість залежить від маси кладки.
Печі тривалого натоплювання – горіння продовжується тривалий час. Немає необхідності в значному акумуляційному масиві, тому такі печі мають менші розміри. Тепловіддача рівномірна.
