50. Системи рідинного та повітряного панельно-ребристого обігрівання і їх вплив на мікроклімат пирміщення.

Системи рідинного панельно-ребристого обігрівання.

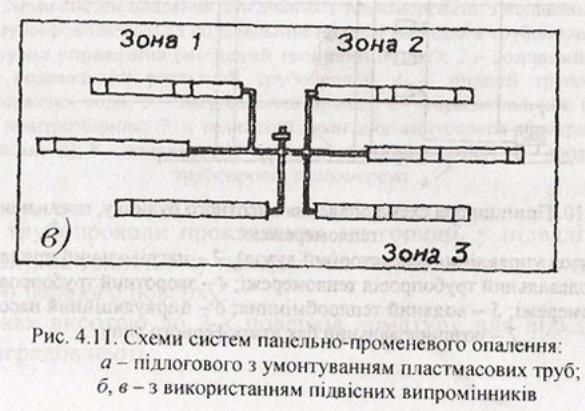

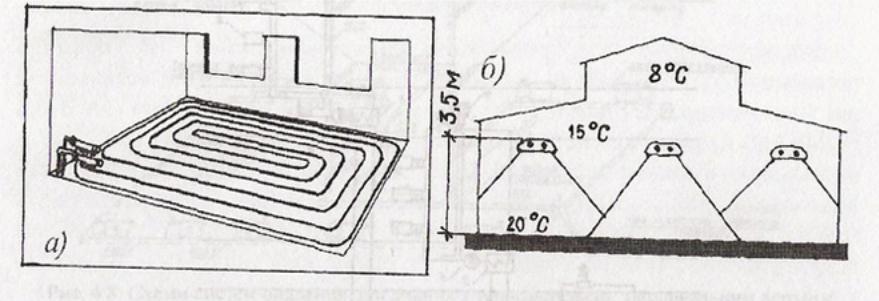

У системах панельно-променистого опалення поверхнями нагрівання використовуютьштучнонагріті поверхні стіни, підлоги, стелі або панелі приставного і підвісного типу.

Для такого опалення температура внутрішніх поверхонь захисних конструкцій на 2-4˚С вища ніж для інших способів опалення, зменшується тепловіддача людини випромінюванням, що дозваляє на 2-3˚С знизити температуру повітря в приміщенні. Помірний і рівномірний вплив променевої теплоти покращує мікроклімат приміщення, а отже, самопочуття людини.

Як теплоносій в даній системі опалення використовують низькотемпературну воду, що є економічно доцільно. До інших техніко-економічних переваг належать суміщення з будівельними конструкціями нагрівальних панелей, що підвищує індустріальність будівництва, економія корисної площі, зниження металомісткості системи, затрат на монтаж, збільшення конструктивної можливості для створення комфортних умов у приміщеннях різної площі та висоти.

Недоліки такої СО – значна теплова інерція, складність ремонту і заміни окремих елементів системи.

Системи повітряного панельно-ребристого обігрівання.

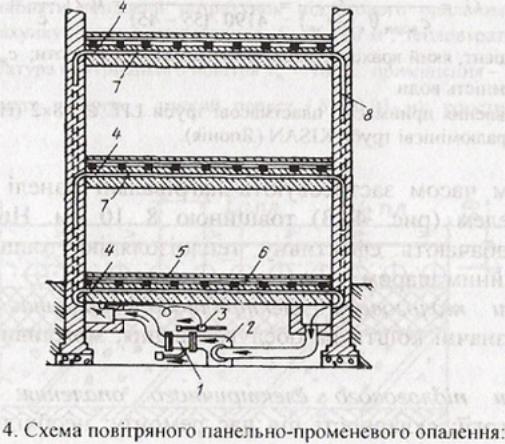

1. к алорифер;

2. Вентилятор;

3. Контрольно-вимірювальний прилад;

4. Клапан;

5. Настил підлоги;

6. Перекриття;

7. Канали в перекритті;

8. Канали в стіні.

У повітряних випромінювальних трубопроводах теплоносієм є гаряче повітря з температурою 150-300˚С, яке нагрівається в газовому нагрівнику і циркулює в замкнутому просторі. Перевагою такого опалення є швидке нагрівання приміщення або окремих його зон і зменшення теплоенергетичних витрат на 25-30%. Система опалення з випромінювальним повітропроводом ефективні промислових приміщеннях, залах магазинів, спортзалах, тощо.

51.Вимоги до нагрівальних приладів со; конструкційна схема секційного нагрівального приладу.

Вимоги

1. Санітарно-гігієнічні – поверхня нагрівальний приладів має бути доступною для видалення пилу.

2. Техніка-економічні – мала маса і вартість приладу, незначні габарити при розвиненій поверхні нагрівання , секційність.

3. Архітектурно-будівельні – опалюваний прилад має займати якомога менше корисної площі приміщення, гармоніювати з інтер єром.

4. Монтажні – зручність монтажу та безпека експлуатації.

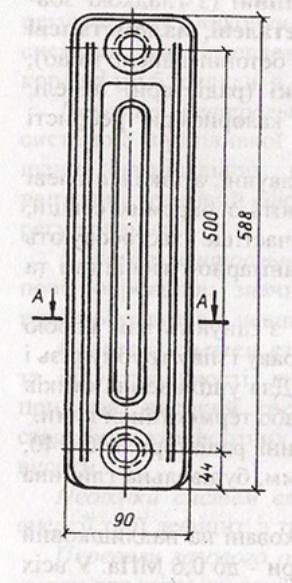

Схема секційного нагрівального приладу.

№52Схема системи обігрівання з природнім термоспонукальним рухом теплоносія, складові частини,особливості конструювання.

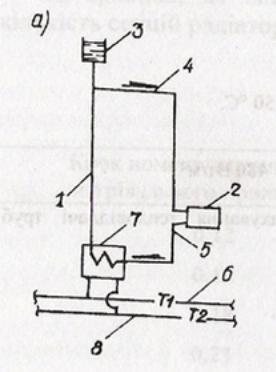

1 .Головний стояк;

2.Нагрівальний прилад;

3. Розширювальний бак;

4. Подавальний розвідний трубопровід;

5. Зворотній розвідний трубопровід;

6. Подавальний трубопровід тепломережі;

7.Теплообмінник;

8.Зваротній трубопровід тепломережі.

В системах з природним спонуканням у будинках невеликої поверховості величина циркуляційного тиску невелика, і тому в них не можна допускати великих швидкостей руху води в трубах; отже, діаметри труб повинні бути великими. Система може виявитися економічно невигідним. Тому застосування систем з природною циркуляцією допускається лише для невеликих будинків.

№ 53.Особливості прокладання розвідних трубопроводів СО в будинках; схема П-подібного стояка СО.

1. Вузол трубопровода;

2. Головний стояк;

3. Подавальний розвідний трубопровід;

4. Збірний трубопровід охолодженої води;

5. Нагрівальнтй прилад;

6. Горизонтальний протічний повітрозбірник;

7. Галчастий крандля випускання повітря;

8. Подавальний трубопровід тепломережі;

9. зворотній трубопровід тепломережі;

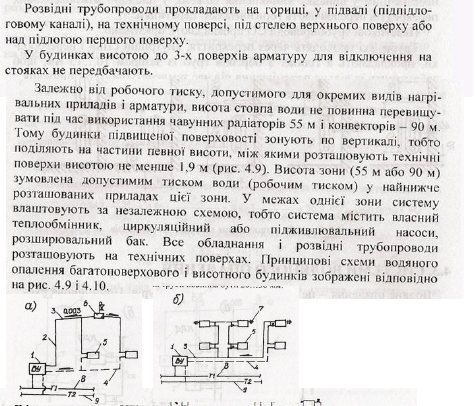

Розвідний трубопровід – це труба, по якій гаряча вода поступає до горячих стояків. Прокладаються з ухилом не менше 0,002. Гарячі стояки проходять через всі поверхи будинку в безпосередній близькості до радіаторів.

Розвідні трубопроводи прокладають на горищі, у підвалі, на технічному поверсі, під стелею верхнього або під підлогою першого поверху.
