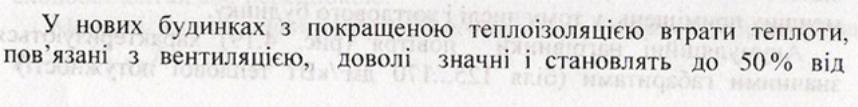

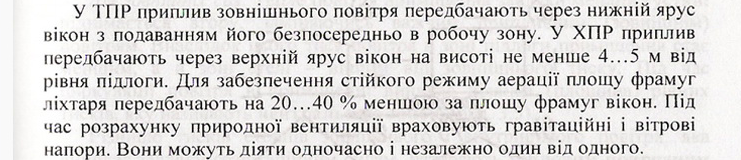

26. Особливості визначення витрат тепла на вентилювання житлового приміщення за ущільнення віконних блоків.

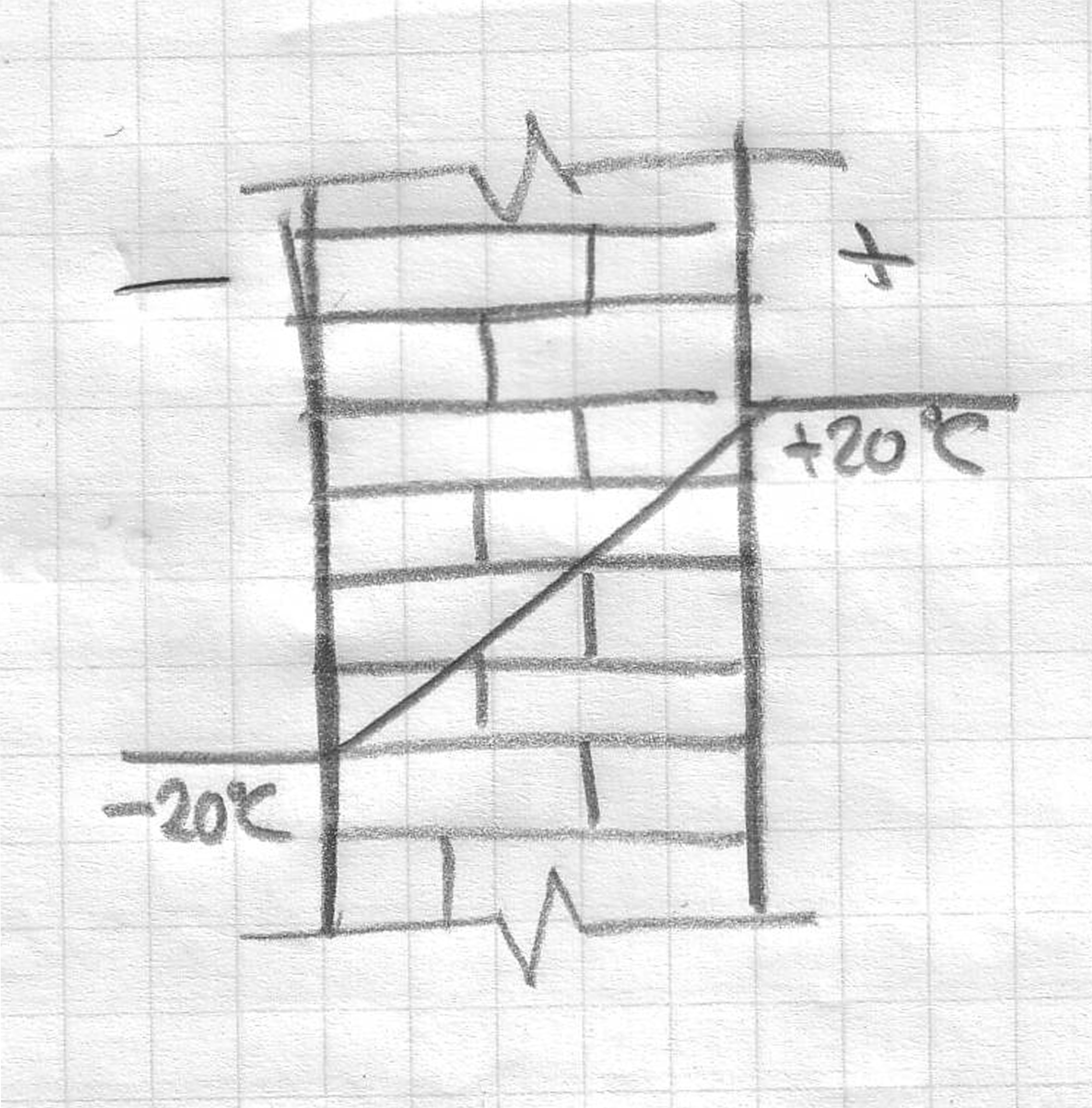

27. Термічний опір одношарової стіни і наближений графік розподілення температур в її товщі і межовому повітрі.

Термічний опір одношарової стіни залежить від матеріалу конструкції та температурної зони…згідно розрахунку ми можемо знайти товщину цього шару для забезпечення нормального термічного опору.

(Для більшої інфи див питання 25)

Поправка. (товщина не стіни а шару розраховується)

Цього питання немає у книжці..памятаю він нам на парі казав про розрахунок стіни без утеплювача.короч у питанні 25 все розписано)

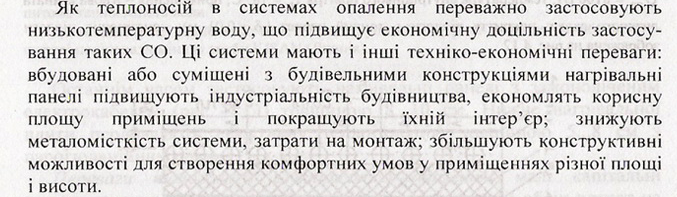

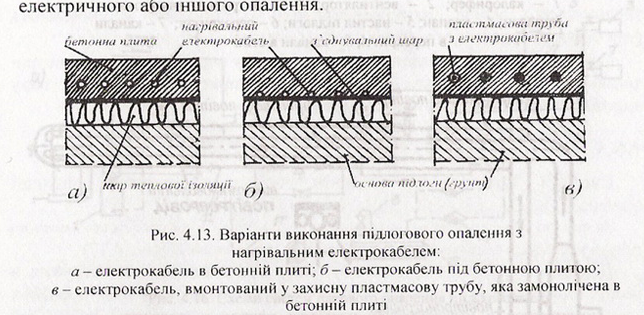

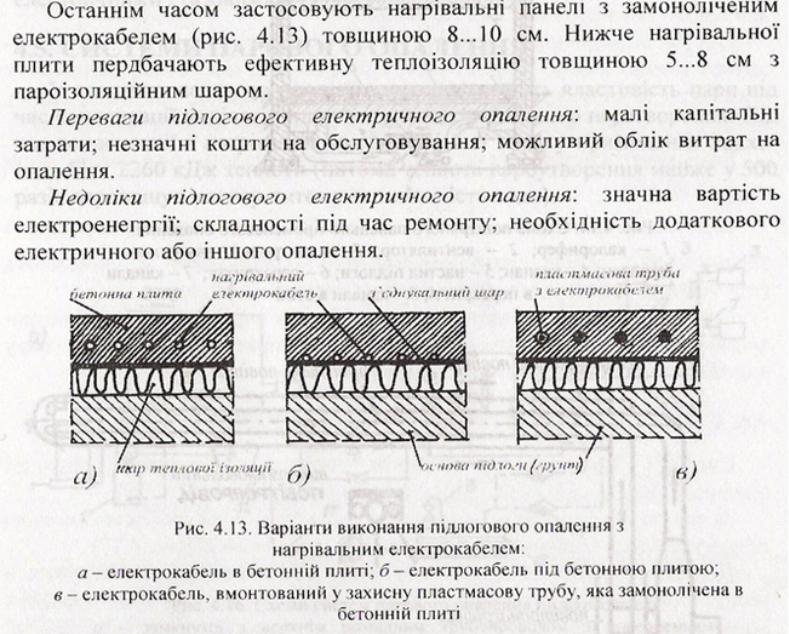

28.Параметри теплоносія рідинних нагрівних підлог,схема розрізу нагрівної підлоги з електрокабелем

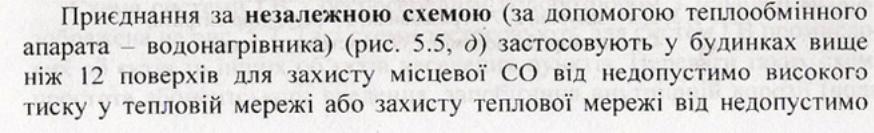

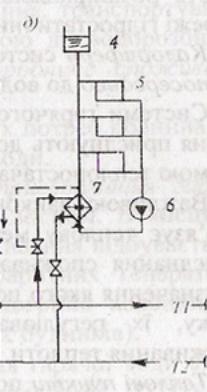

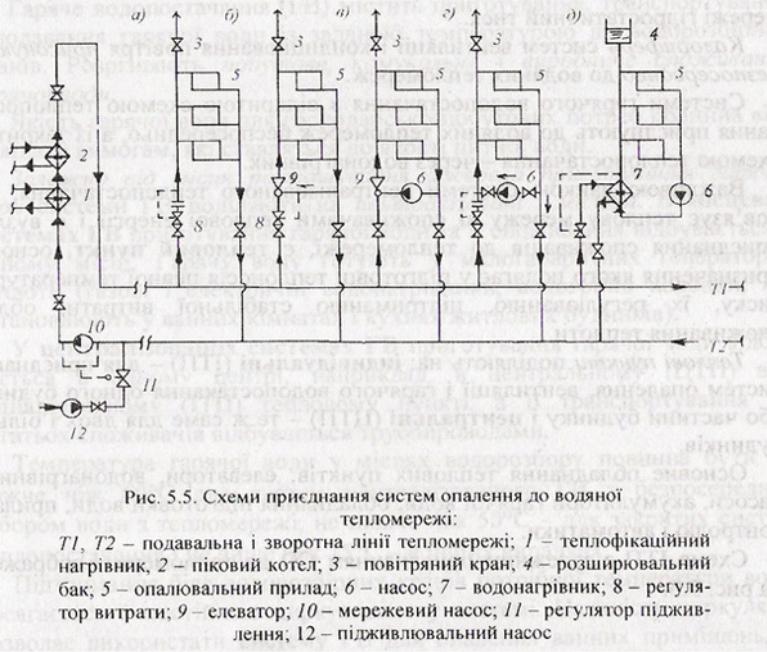

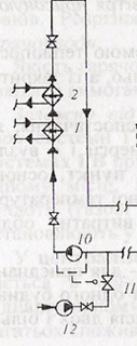

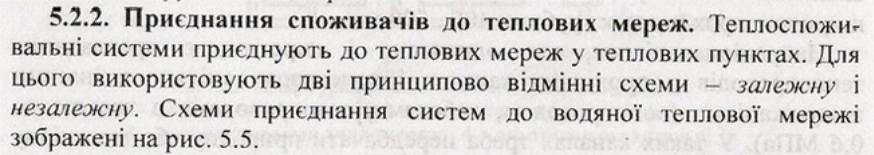

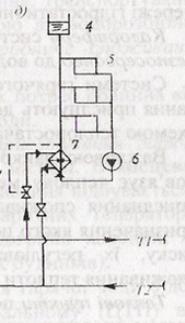

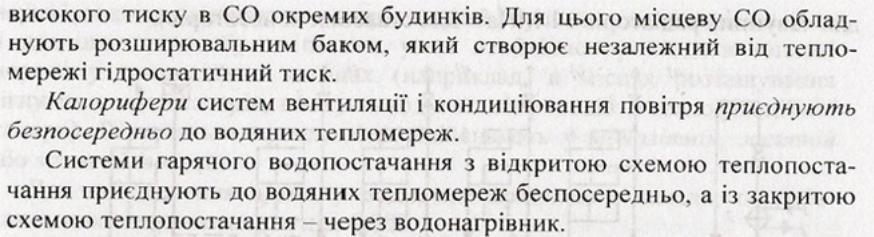

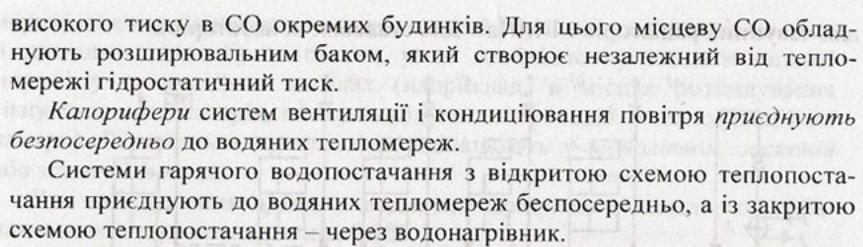

29. Схема незалежного приєднання со до тепломережі, її аналіз та практичне застосування.

29

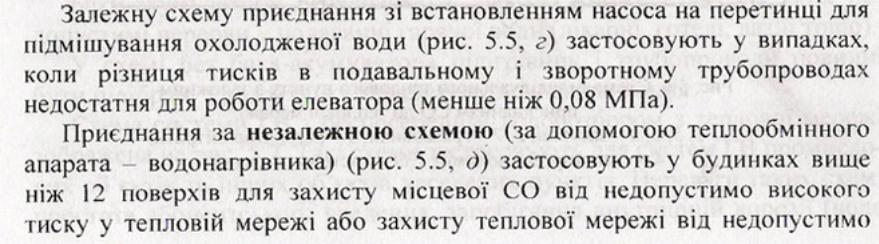

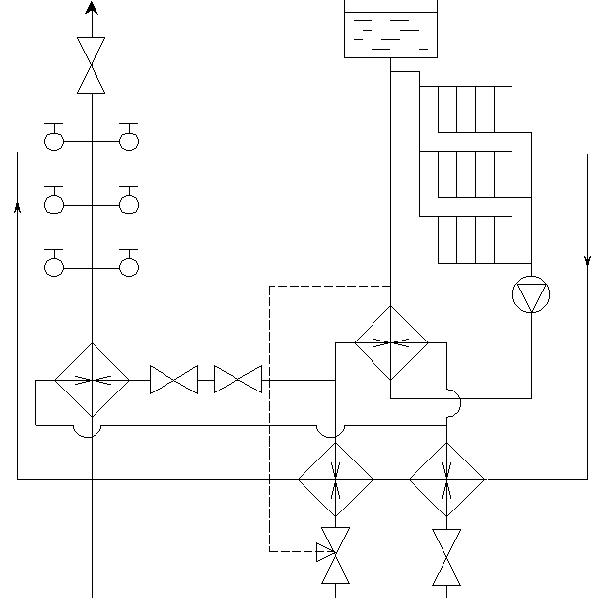

На рисунку 5.2 зображено схеми приєднання споживачів до теплової мережі О(Н), Г(АН), В(ДС):

1 – обробник води; 2 – зворотній клапан; 3 – регулятор температури; 4 – водорозбірний кран;

5 – опалювальний пристрій; 6 – повітряний кран; 7 – підігрівач повітря нижньої ступені; 8 –

підігрівач повітря верхньої ступені.

Рисунок 5.2 ― Схеми приєднання споживачів до теплової мережі

Найбільше поширення одержали водяні й повітряні системи опалення При оцінці теплотехнічних властивостей теплоносіїв вирішальними показниками є вагарня й об'ємна теплоємність і температура. З погляду кількості тепла, що втримується в одиниці об'єму, вода має величезні переваги. Наприклад, при звичайних для систем опалення температурах води 80° С и повітря 70° С об'ємна теплоємність становить:

води:Сv = рСg= 975x1 = 975 ккал/(м³х°З);

повітря:Cv = ( 1.29 x 273 x 0.24 ) / ( 273 + 70 ) = 0.25 ккал/(м³х°З)

тобто теплоємність води більше чому теплоємність повітря майже в 4000 раз. Відповідно об'ємна витрата її, необхідний для опалення того самого приміщення, у тисячі раз менше витрати повітря, у силу цього потрібно набагато менший розтин сполучних комунікацій, що транспортують розігрітий теплоносія в опалювальне приміщення. Більші обсяги нагрітого повітря утрудняють його транспортування й розподіл по опалювальних приміщеннях. Через значні діаметри розділових воздуховодов вентилятор для передачі нагрітого повітря необхідно розташовувати поблизу опалювального житлового приміщення, що пов'язане із проникненням у приміщення шуму від працюючого вентилятора

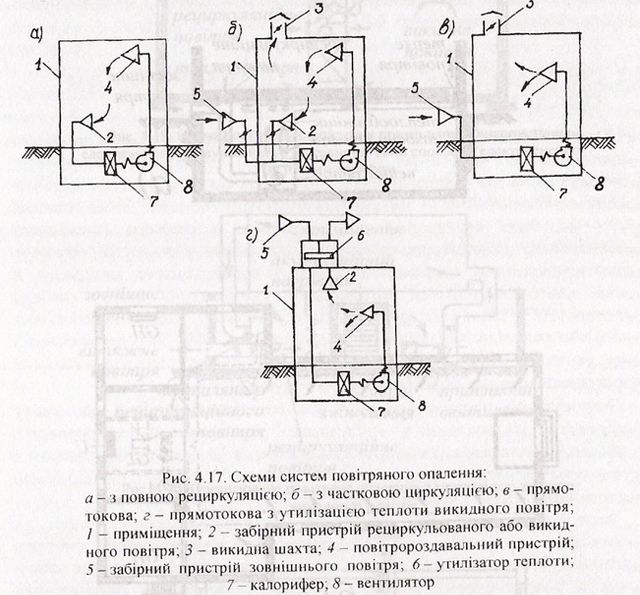

30.Прямотечійні повітряні со,схеми,аналіз.

Велика кількість замовників при реконструкції чи будівництва об'єктів віддає перевагу саме повітряному опалення. Локальні установки повітряного опалення позбавлені багатьох недоліків традиційних централізованих систем водяного опалення і мають низку незаперечних переваг.

Що таке повітряне опалення?

Повітряне опалення - спосіб обігріву приміщень подачею в нього нагрітого повітря.

Головний елемент системи - теплогенератор, а головні елементи теплогенератора - пальник і теплообмінник. Розпечені продукти згоряння проходять через теплообмінник всередині, зовні він обдувається повітрям. За рахунок безпосереднього теплообміну повітря нагрівається, зазвичай до 45-65 ° С, потім подається в приміщення безпосередньо або за системою воздуховодов. За зворотним воздуховодам або через грати в корпусі повітря повертається назад у теплогенератор.

Система повітряного опалення може працювати в режимі рециркуляції,

100% подачі зовнішнього повітря або з частковим підмішуванням зовнішнього повітря.

Теплогенератори для повітряного опалення бувають не тільки стаціонарними, але і мобільними. Теплові гармати - також відносяться до пристроїв повітряного опалення.

Область применения воздушного отопления

Повітряне опалення дає максимальний ефект в приміщеннях великого об'єму - складських, автотранспортних, виробничих, на підприємствах сільського господарства (в теплицях, приміщеннях для худоби і т.п.).

Мобільні теплогенератори широко застосовуються в будівництві, для опалення тимчасових споруд, забезпечення теплом місць проведення аварійно-рятувальних робіт.

Теплові гармати широко застосовуються в будівництві та інших галузях для тимчасового, локального обігріву або сушіння.

Повітряні теплогенератори також застосовуються в технологічних процесах - для сушіння й нагрівання виробів, матеріалів тощо

Економічність.

Зупинимося докладніше на такому важливому аспекті, як економічність. Щорічні витрати на опалення можуть становити до половини вартості самої системи опалення. Не можна не враховувати можливість зниження цих витрат.

Економічність системи повітряного опалення забезпечується кількома чинниками: 1. Відсутність протяжних теплотрас виключає втрати при транспортуванні теплоносія. 2. Капітальні витрати на систему повітряного опалення значно нижче, ніж на аналогічну систему водяного опалення. 3. Гарантоване відсутність протікання і можливості розморожування знижують витрати на поточне обслуговування та ремонт. 4. Мала інерційність системи дозволяє застосовувати змінний тепловий режим і зональний обігрів з високою ефективністю. Приміщення швидко нагріваються і швидко остигають. 5. Правильне розміщення повітроводів дозволяє отримати мінімальний градієнт температур по висоті, дає можливість подати тепле повітря безпосередньо в робочі зони, не опалювати всі приміщення, якщо в цьому немає необхідності, не допускати перегріву повітря у верхній частині.

За рахунок грамотного використання можливостей повітряного опалення можна досягти помітною економії палива - до 25% в порівнянні з традиційним водяним опаленням.

Ще один найважливіший аспект - просте і зручне сполучення повітряного опалення з системами вентиляції, кондиціонування, зволоження / осушення та очищення повітря. По-перше, забезпечується економія коштів за рахунок використання одних і тих же каналів і відмови від окремої системи опалення. По-друге, таким чином досягається не лише економічна ефективність, але й покращуються умови праці, забезпечуються необхідні технологічні умови виробництва або зберігання продукції.

Недоліки повітряного опаленняДо недоліків повітряного опалення можна віднести шум і рухливість повітря. Проте ці чинники не мають вирішального значення при промисловому використанні системи, тому що допускаються санітарними нормами для даної категорії приміщень.

При необхідності при розробці системи повітряного опалення в неї можуть бути включені елементи шумоглушіння, а сама система може бути спроектована під знижену швидкість повітряного потоку. Таким чином, за бажанням клієнта параметри системи легко можуть бути доведені до вимог, що пред'являються до систем опалення житлових і адміністративних приміщень.

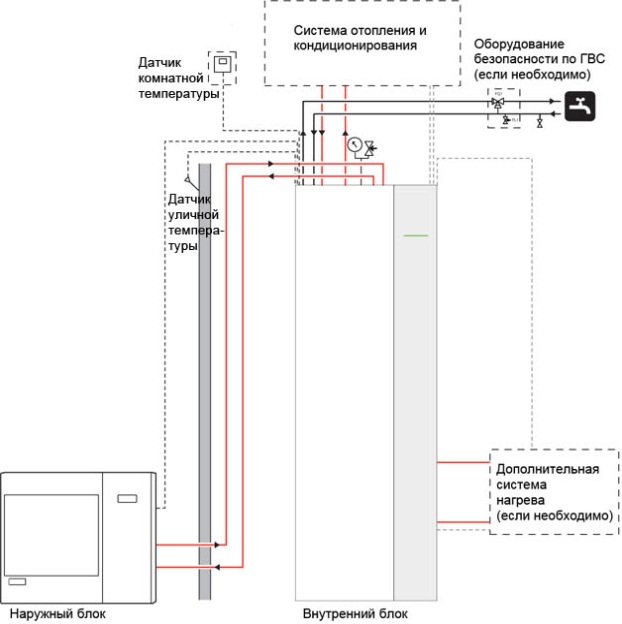

Тепловий насос повітряний принципова схема підключення зовнішнього та внутрішнього блоків, системи опалення та кондиціонування, додаткової бівалентної системи нагріву

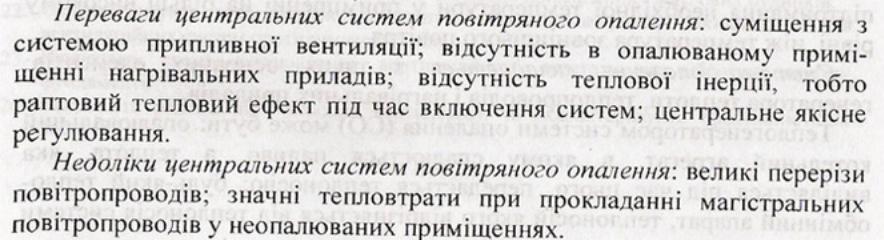

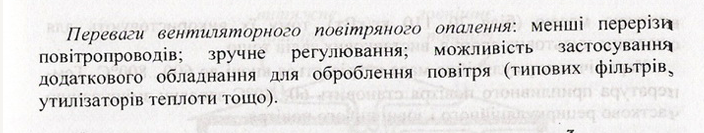

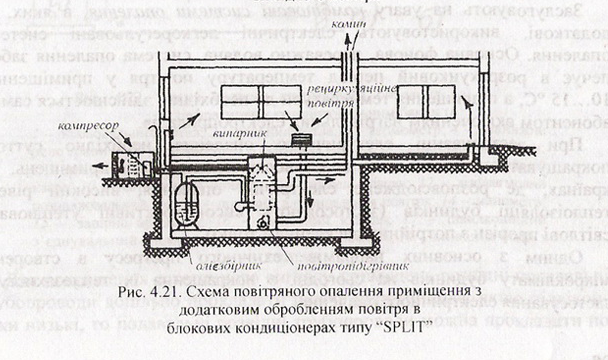

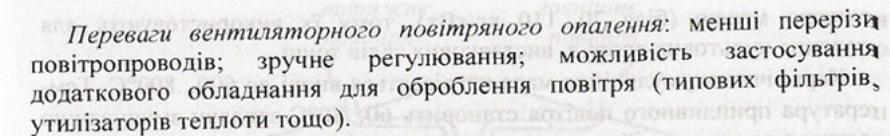

31.Переваги та недоліки водяних і повітряних СО,схема повітряної СО приміщення та її аналіз

Переваги водяних Со:підтримання помірної температури на поверхні нагрівних приладів(не пригорання пилу),якісне регулювання тепловіддачі нагрівальних приладів,простота обслуговування безшумність роботи,

Недоліки водяних СО:великий гідростатичний опір,небезпека замерзання води в трубах

32.Основні вимоги до нагрівних приладів СО

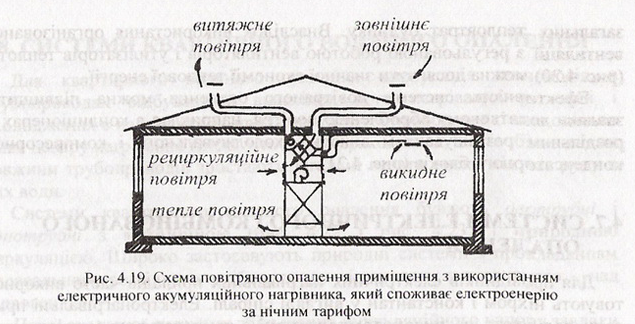

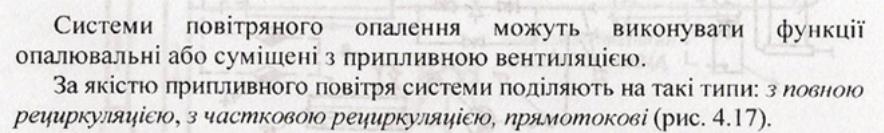

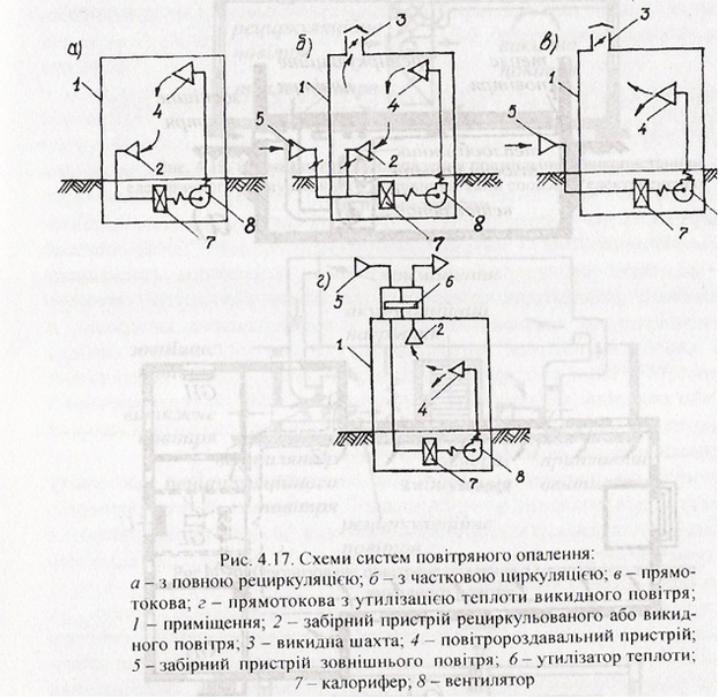

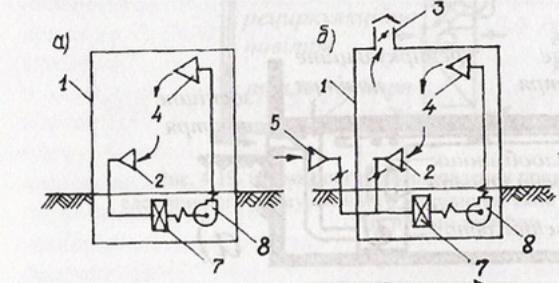

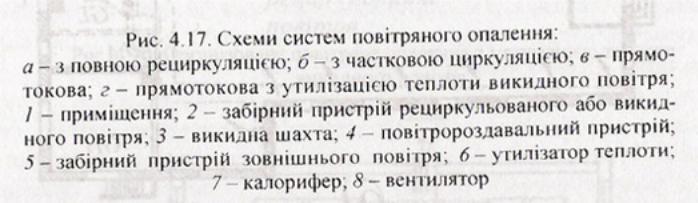

33) Рециркуляційні повітряні СО, їхні принципові схеми, аналіз.

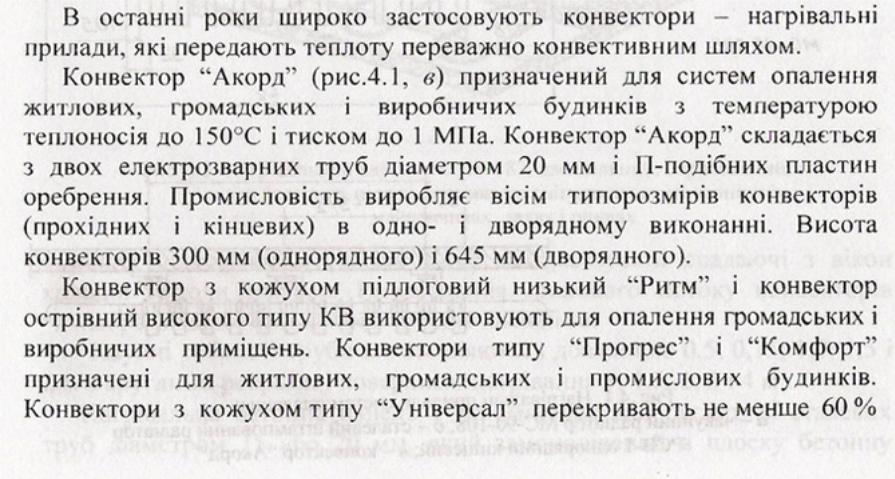

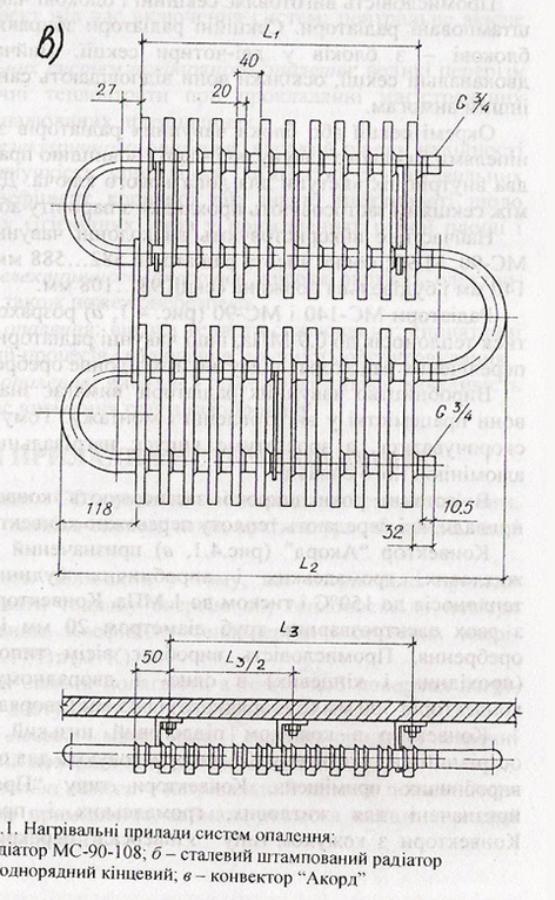

34) Класифікація нагрівальних приладів водяних СО та їх основні конструкційні схеми.

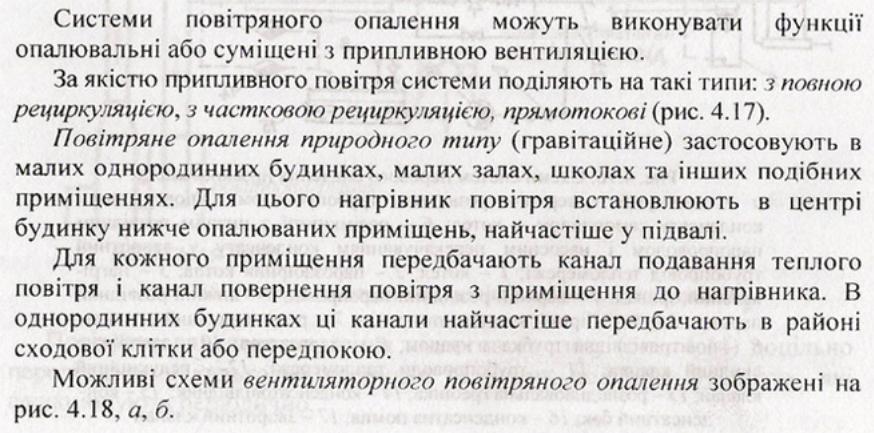

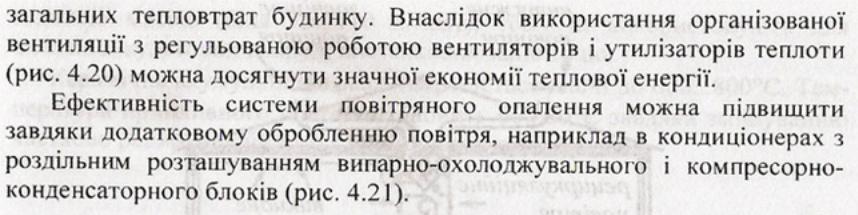

35) Призначення та основні конструкційні елементи повітряної СО; схемний приклад.

Вентиля́тор— пристрій для перемішування чи переміщення під певним тиском повітря, газів або сумішей їх з дрібними частинками.

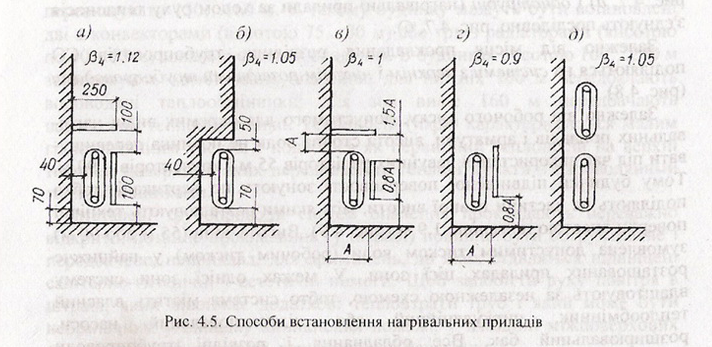

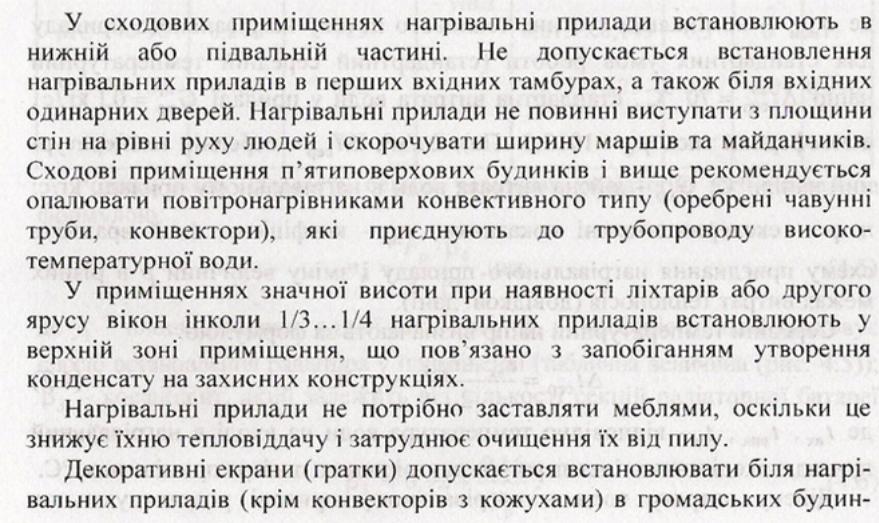

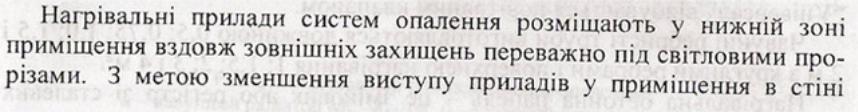

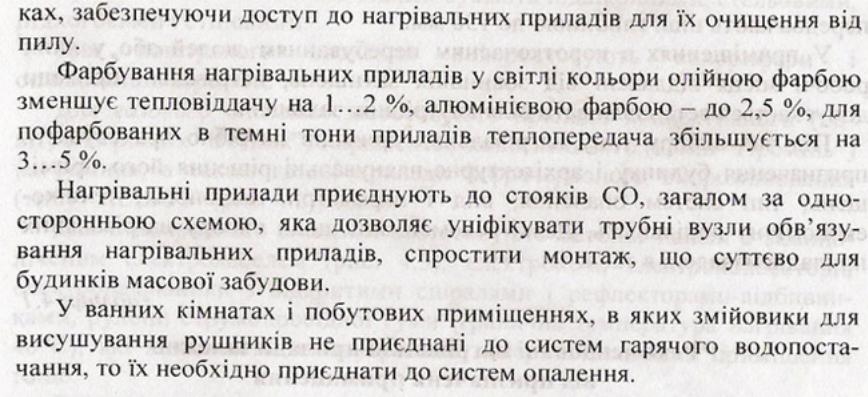

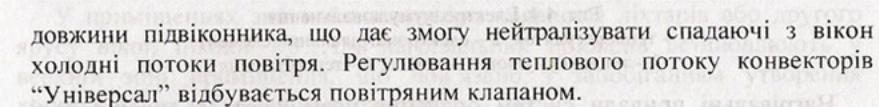

36) Особливості розміщення нагрівних приладів водяних СО в приміщеннях і сходових клітках.

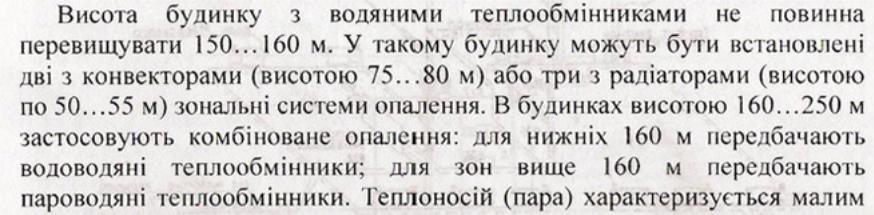

37) Особливості застосування і принципи функціонування комбінованих СО.

Систе́ми опа́лення- комплекс елементів призначений для отримання, переносу та передачі необхідної кількості теплоти в опалюване приміщення та включає в себе три основні елементи:

-теплогенератор, призначений для отримання теплоти та передачі теплоносію

-теплопровід для транспортування теплоносія;

-опалювальні прилади передають тепло в приміщення.

Теплоносієм для систем опалення може бути будь-яке середовище, яке має здатність акумулювати теплову енергію — рухоме, дешеве, задовольняє санітарні норми та дає змогу контролювати відпуск теплоти. Найпоширеніші — вода, пара та повітря.

За видом теплоносія СО бувають

Водяні,парові та комбіновані.

У комбінованих СО можуть використовуватися різні схеми поєднання газового,водяного чи парового опалення з використанням альтернативних джерел енергії(напр.,сонячні батареї)

Переваги:

• альтернативні джерела енергії є невичерпними

• система дозволяє найбільш раціонально розподіляти теплову енергію, оптимізує грошові витрати на енергопостачання

• не наносить шкоду екології

Недоліки

• комбіновані СО є інноваційними і дорогими.

• Необхідне правильне встановлення та експлуатація

• Рентабельність системи сильно залежить від клімату району застосування,теплоізоляції будівлі.

Типова комбін. СО складається з однофункційного газового котла з триходовим клапаном,який дозволяє працювати із зовнішнім накопичувачем гарячої води і погоднім регулятором,сонячного колектора,часом до системи додають камін з водяною «подушкою»,щоб знизити витрати на опалювання газом.Водяна подушка утилізує тепло від горіння дров у каміні і воно не викидається у зовнішнє повітря даремно.

Всі частини комб. СО зєднані таким чином,що обладнання є взаємно доповнюючим.для регуляції викор. різноманітні температурні датчики,термостати і таймери,завдяки яким при правильному настроюванні та підключенні система може працювати практично без втручання людини.

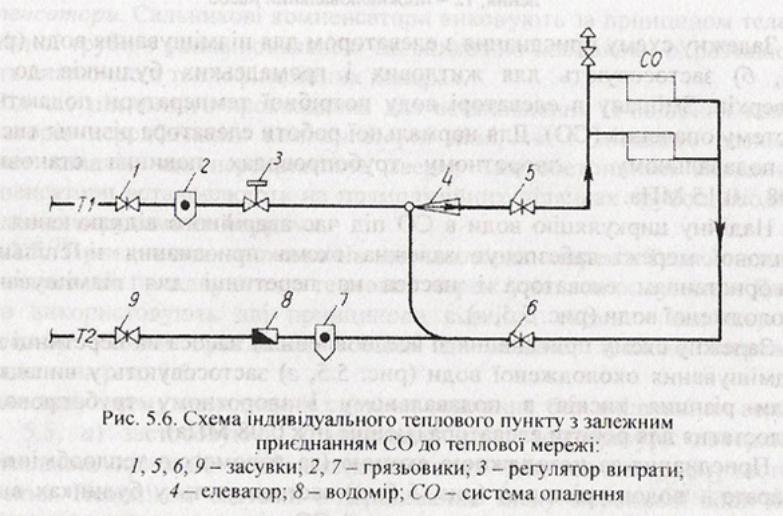

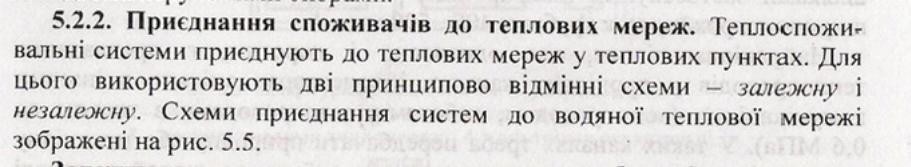

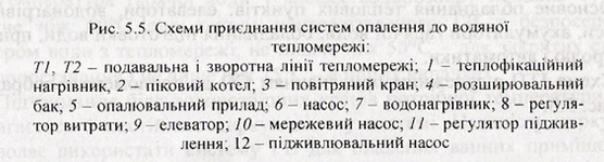

38) Схеми безпосереднього та елеваторного приєднання СО до тепломережі, їх аналіз.

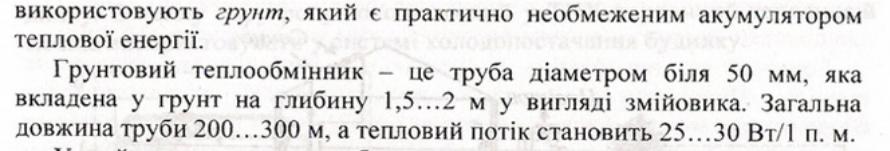

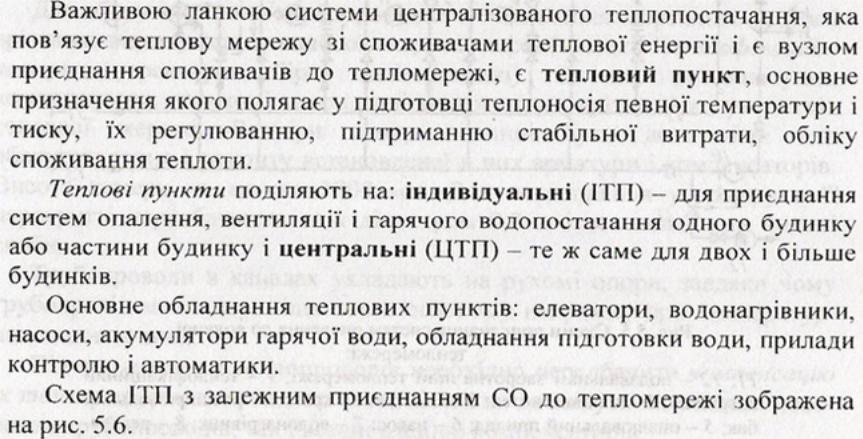

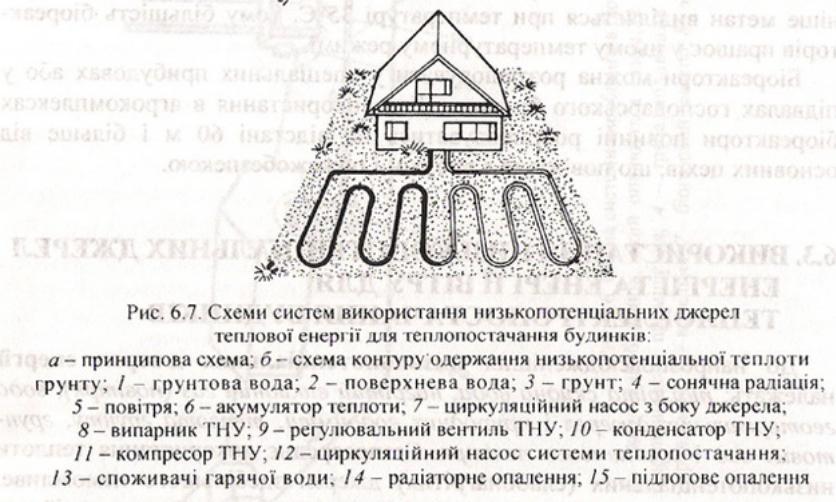

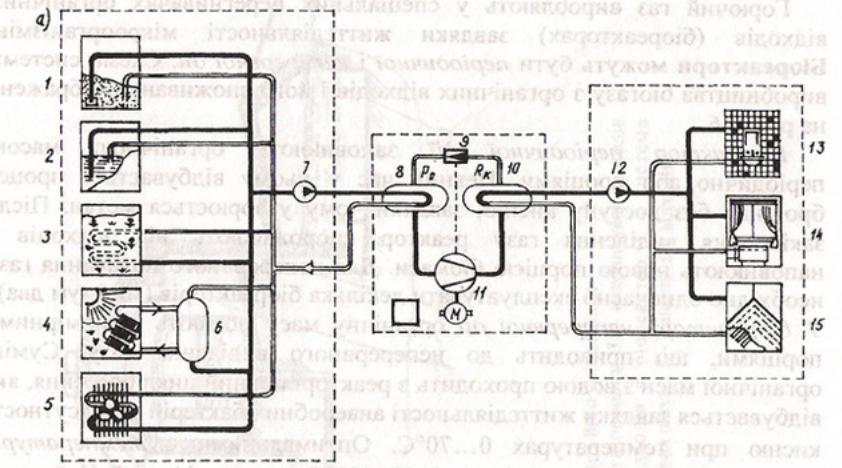

39) Призначення, конструкційна схема та основні елементи ІТП (елеваторних вузлів «МТП» СО). Схема використання теплоти грунту для теплопостачання будівель, її аналіз.

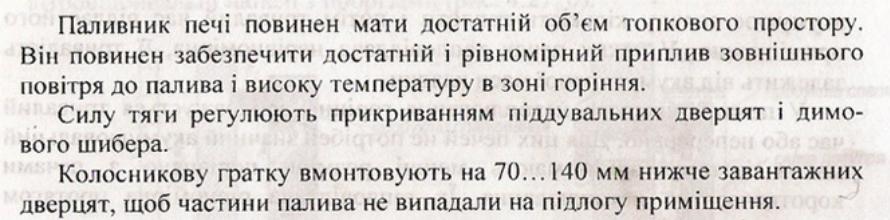

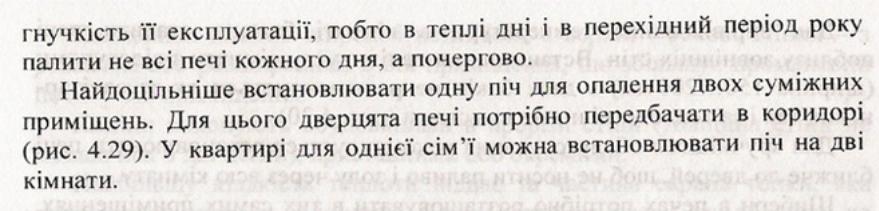

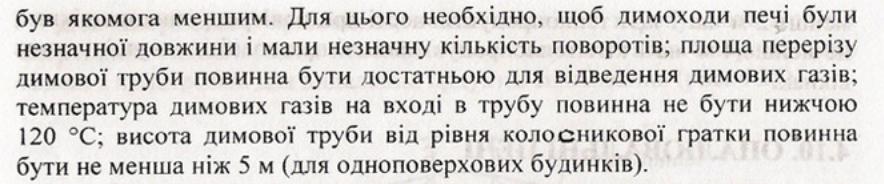

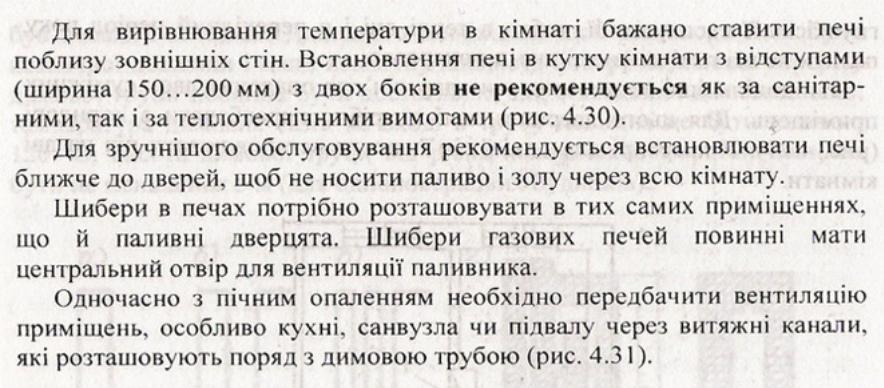

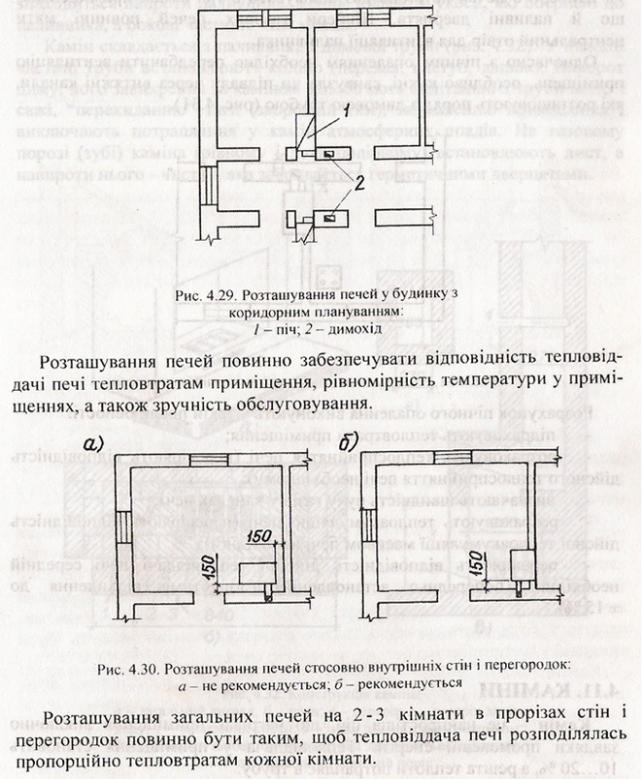

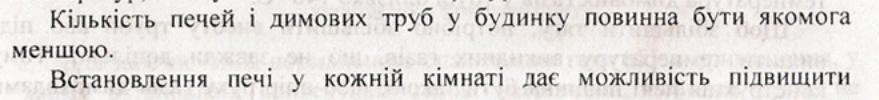

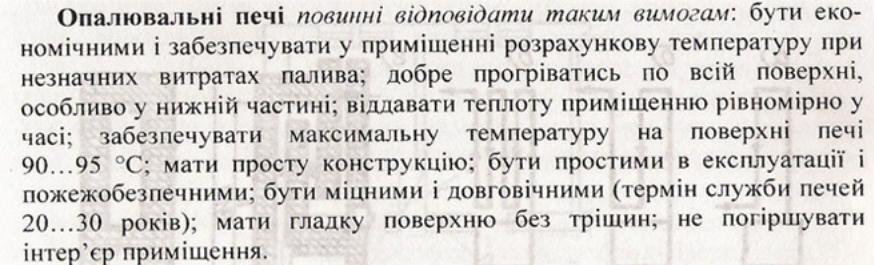

40) Вимоги до опалювальних печей та особливості їх розміщення в приміщеннях.

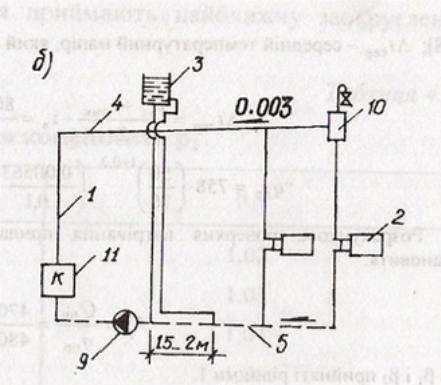

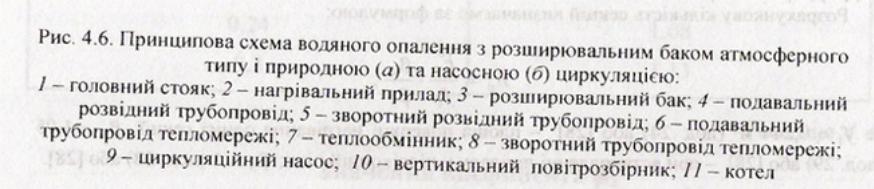

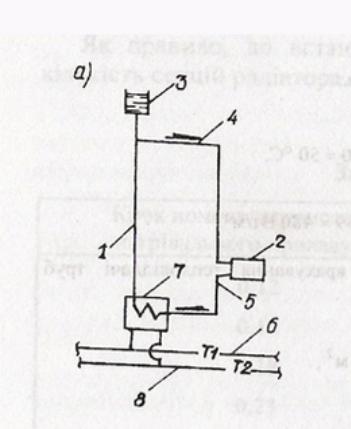

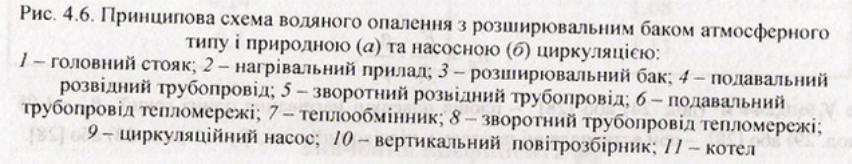

41.Схема водяної СО з розширювальним баком атмосферного типу і природньою циркуляцією; засоби інтенсифікації природньої циркуляції водяних СО.

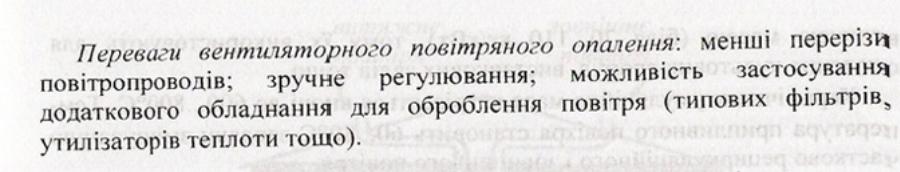

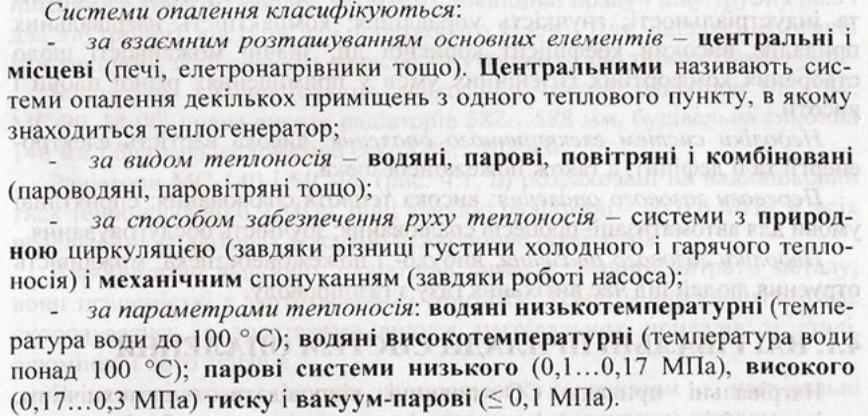

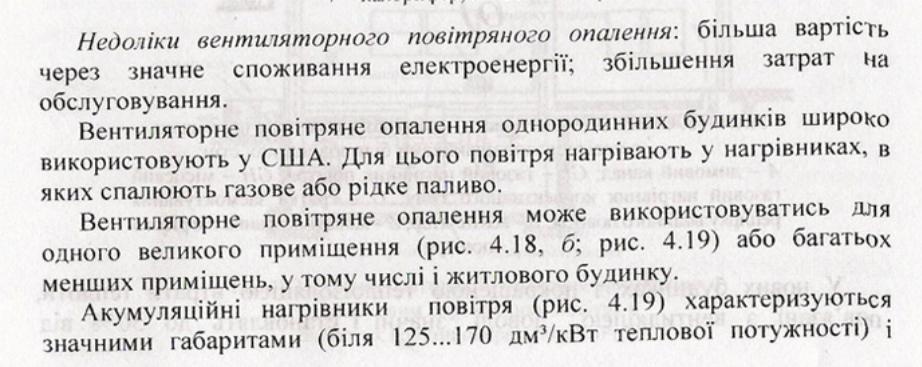

42.Класифікація СО; переваги і недоліки повітряних СО.

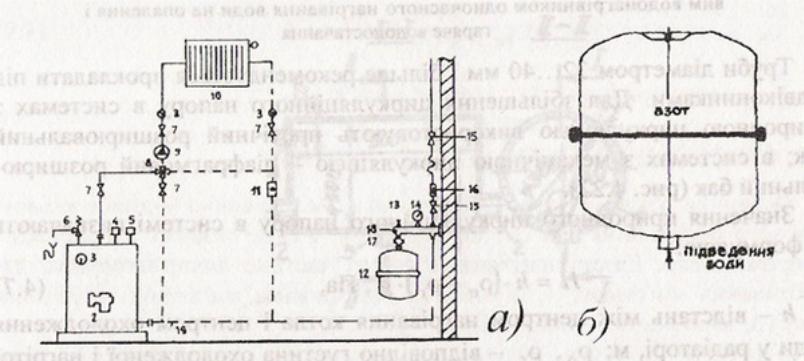

43.Схема водяної СО з насосною циркуляцією і закритим розширювальним баком мембранного типу, її аналіз.

Застосування водонапірного бака пов'язано з низкою незручностей. Цю громіздку конструкцію, що має чималу вагу, потрібно розташовувати вище житлових приміщень, буквально над головою, та ще й утеплювати. Іноді зручніше скористатися схемою нижнього розміщення бака (наприклад, в підвалі), а напір на його виході (замість самопливу) створювати штучним шляхом. За такою схемою працює мембранний бак, або гідроакумулятор, - резервуар, розділений на дві частини гнучкою мембраною. В основну камеру бака закачується вода, а по іншу сторону мембрани, в повітряну камеру, закачується повітря. Коли насос закачує воду у водяну камеру, обсяг повітряної камери через розтягування мембрани зменшується і тиск повітря зростає до потрібного значення, підтримуваного автоматикою. Через мембрану цей тиск передається воді і жене її з підвалу нагору, в житлові приміщення. Компресор з допомогою автоматики включається і вимикається, підтримуючи необхідний тиск в системі. Обсяг водяний камери зазвичай невеликий - 20-25 л. Недолік цієї системи - залежність подачі води від електрики ( водонапірний бак, навпаки, є запасним накопичувачем і може забезпечувати водою якийсь час навіть без її подачі з джерела).

*та схема не зовсім правильна – замість баку атмосферного типу має бути мембранного.

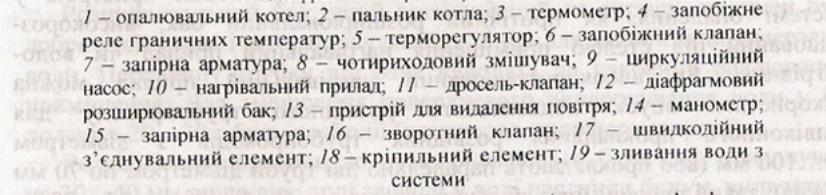

Можлива і така схема(схема системи квартирного опалювання з діафрагмовим розширювальним баком)

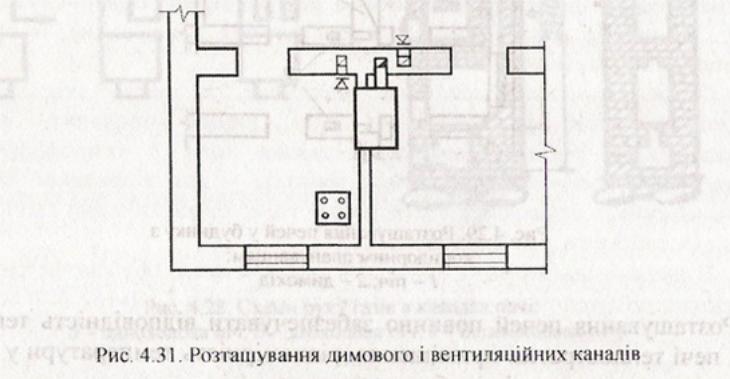

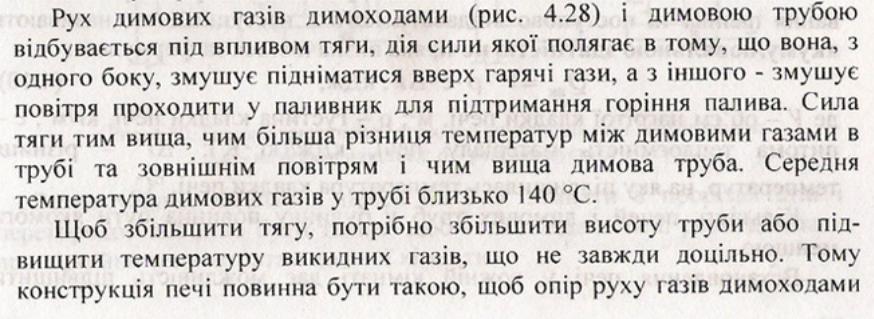

44.Класифікація печей. Основні конструкційні частини печей і схеми руху продуктів спалювання в димових каналах печей.

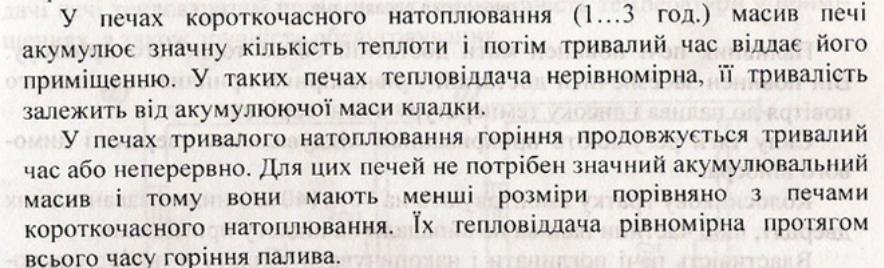

Класифікація печей: -короткочасного натоплювання;

-тривалого натоплювання.

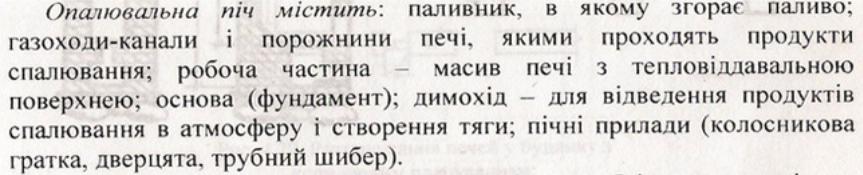

Основні конструкційні частини.

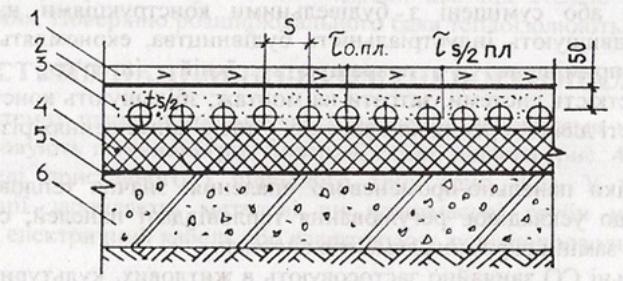

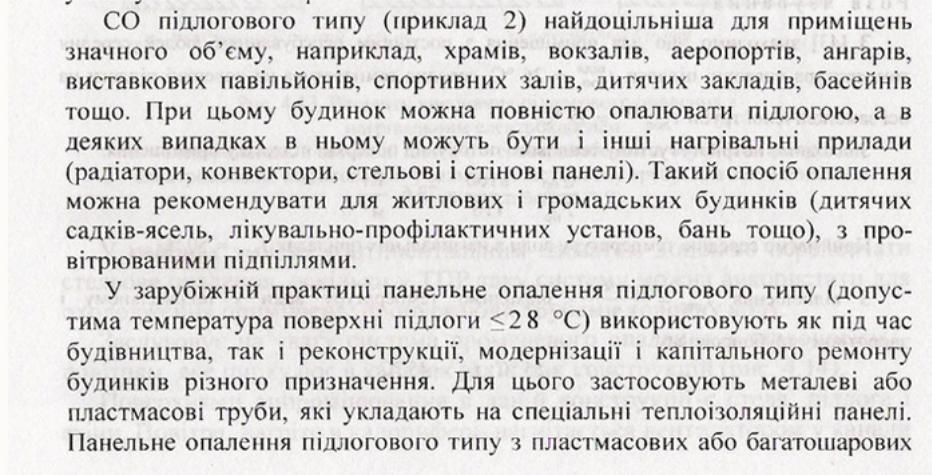

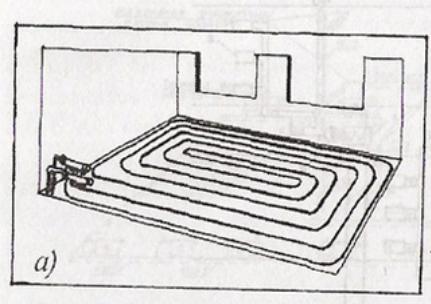

45.Система підлогового обігрівання, схема, аналіз.

1-дубовий паркет;2-бітумна мастика;3-туфобетон;4-пінополістирол;5-рубероїд;6-бетон.

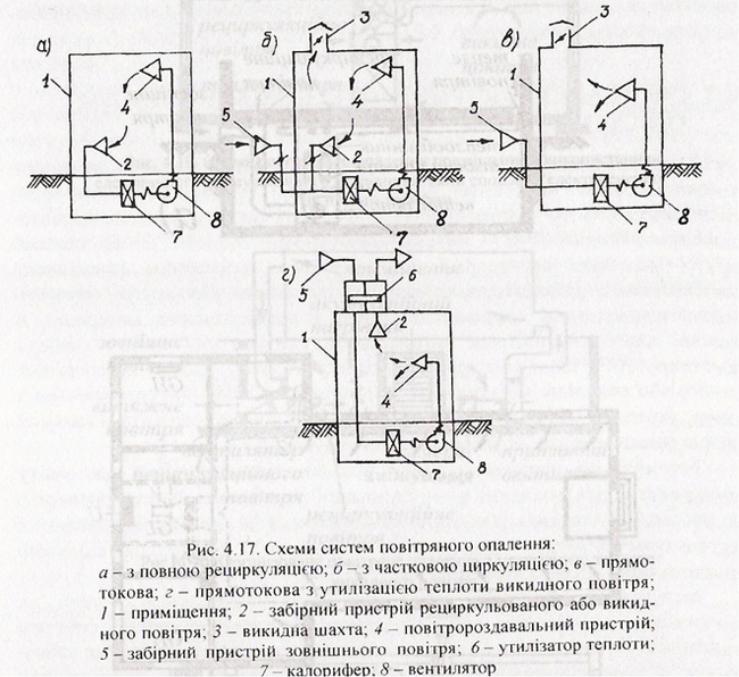

46.Рециркуляційні і частково рециркуляційні повітряні СО.

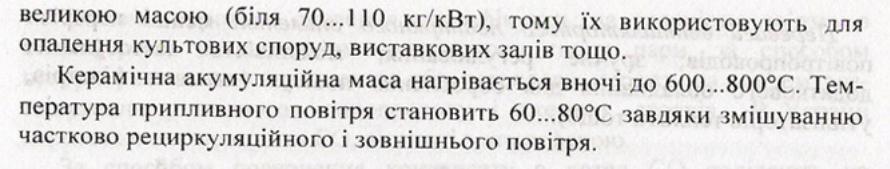

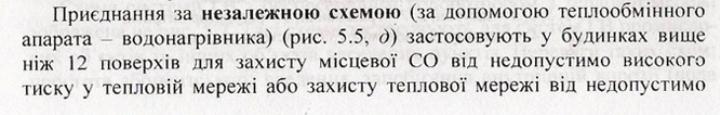

47.Незалежне приєднання СО до тепломережі; схема, аналіз, практика застосування.

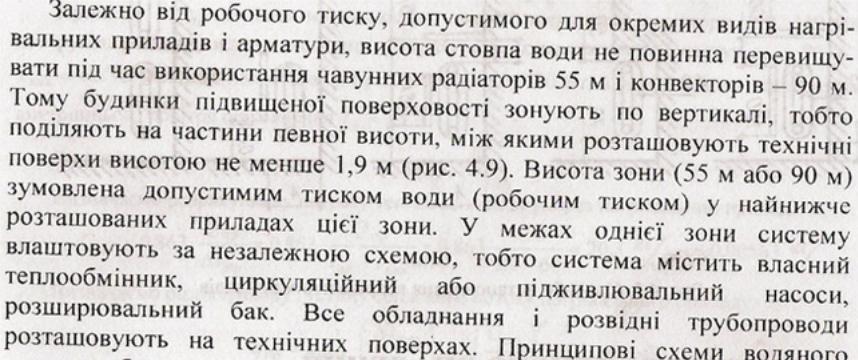

48.Конструкційні схеми конвекційних (оливозаповнених) обігрівачів приміщення з живленим паливним газом.

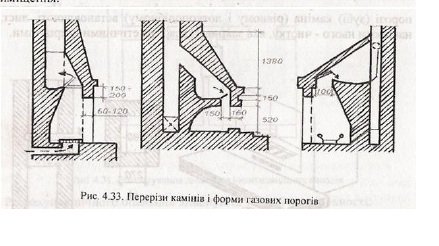

49.Засоби інтенсифікації тепловіддачі каміна; захист приміщення з каміном від його вихолодження.

Камін- це найпростіша піч, яка нагріває приміщення виключно завдяки променевій енергії. Тепловіддача у приміщення становить 10-20%, а решта теплоти потрапляє в трубу.

Паливники камінів широкі і неглибокі, а верхні і бокові стінки – з розширенням в бік приміщення, що фокусує променеву енергію в бік приміщення.

Каміни виконують вбудованими в прорізи стіни, приставними або окремими.

Найбільшу кількість тепла віддає та частина екрана топки, яка знаходиться навпроти паливника, менше віддають укоси, які обернені до паливника, а бокові частини – ще менше.

Каміни складаються з палавника і димової труби. У нижній частині труби встановлюють коліно. На газовому порозі каміна встановлюють лист, а навпроти нього чистку, яка закривається герметичними дверцятами.

Щоб підвищити відбивальні властивості топкового простору, його задню і бокову стінки облицьовують листовою бронзою або неіржавіючою сталлю.

Димова труба непрацюючого каміна має перекриватися шибером або перекидним клапаном, щоб запобігти переохолодженню приміщення.
