§5 Гидравлический расчет

Сводится к подбору диаметров труб.

• Диаметр подающего трубопровода системы ГВС-133x5,0

• Диаметр циркуляционного трубопровода системы ГВС-57x3,5

• Диаметр трубопровода системы отопления -108x3,5

(Известны из условия)

Неизвестные диаметры приведены в таблице 1.

«Гидравлический расчет» Таблица1

№	Наименование трубопровода или его участка	Максимальный расход, т/ч	Скорость	ip,Па/м	диаметр
1	Т1 (Т2)	143,48	1,24	87,10	219Χ4,5
2	В1	25,63	0,53	36,34	133Χ5,0

§6 Подбор оборудования

6.1 Подбор насосов:

Подбор насосов определяется по программе WinCAPS

1. Корректирующий насос в системе отопления

Подбираются по 2-м хара ктеристикам Q(м³/ч), H(м).

(м³/ч)

(м)

(м³/ч)

(м)

-потери напора в подающем трубопроводе системы отопления (Принимается из условия), м

- потери напора в подающем трубопроводе системы отопления (Принимается из условия), м

-Потери давления в местных тепловых пунктах (принимается из условия), м

Данные для подбора:

(м³/ч)

(м)

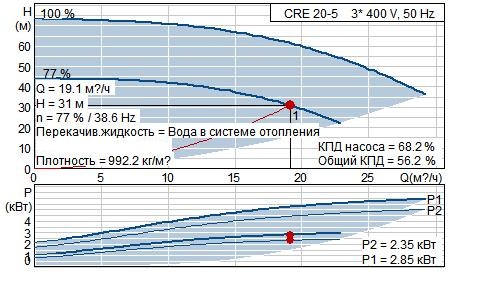

Наименование продукта: CRE 20-5 A-F-A-E HQQE

№ продукта: 96512876

EAN номер: 5700396620138

Цена: По запросу

Технич.: Частота вращения: 2919 об/м

Текущий расчитанный расход: 19.1 м?/ч

Общий гидростатический напор насоса: 31 м

Рабочие колеса: 05

Уплотнение вала: HQQE

Данные на паспортной табличке: CE

Допуск на рабочие хар-ки: ISO 9906 Annex A

Ступени: 05

Исполнение насоса: A

Модель: A

Материалы: Корпус насоса: Чугун

EN-JL1030

ASTM A48-30 B

Рабочее колесо: Нержавеющая сталь

DIN W.-Nr. 1.4301

AISI 304

Код материала: A

Код резины: E

Монтаж: Максимальная температура окружающей среды: 40 °C

Давление в системе: 16 бар

Макс. давление при заданной темп-ре: 16 бар / 120 °C

16 бар / -20 °C

Мин. давление на входе: -0.7 бар

Стандартный фланец: DIN

Код соединения: F

Соединение труб: DN 50

Допустимое давление: PN 16

Размер фланца электродвигателя: FF265

Жидкость: Рабочая жидкость: Вода в системе отопления

Диапазон температур жидкости: -20 .. 120 °C

Темпер. жидкости: 40 °C

Плотность: 1000 кг/м?

Данные электрообор-я: Тип электродвигателя: 132SC

Класс энергоэффективности: 1

Количество полюсов: 2

Номинальная мощность - P2: 5.5 кВт

Энергия (Р2), необходимая для насоса: 5.5 кВт

Промышленная частота: 50 Hz

Номинальное напряжение: 3 x 380-480 V

Номинальный ток: 11,0-8,80 A

Номинальная скорость: 360-3530 rpm

Класс защиты (IEC 34-5): 55

Класс изоляции (IEC 85): F

Защита электродвигателя: Отсутс.

Номер электродвигателя: 85757417

Другое: Нетто вес: 96 кг

Полный вес: 124 кг

№ структурного файла: 96115808
