6. Гидравлический расчет системы газоснабжения высокого давления третьей категории

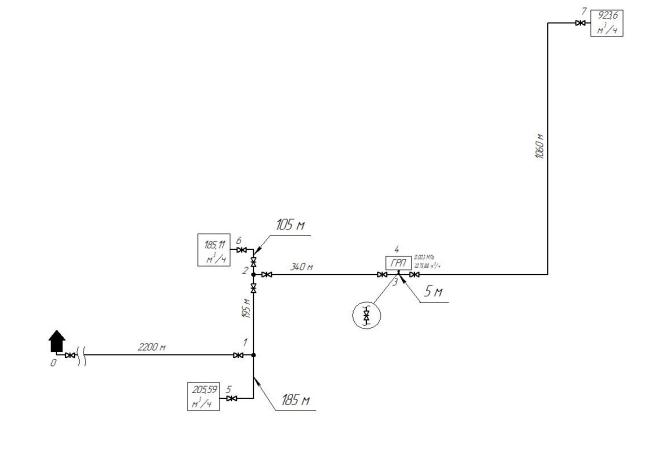

Рисунок 6.1. Расчетная схема системы газоснабжения высокого давления
третьей категории
Начальное давление после ГРС Рн = 600 кПа, минимальное давление в концах участков Рк = 300 кПа. Расчетный расход Qр подбирается из таблицы 3.2. Предварительно выбирается диаметр расчетного участка. По диаметру и расчетному расходу газа с помощью номограммы 6.2 литературы [1] находится удельное падение квадрата давления.
Давление в концевых точках расчетных участков:
Рк =
(6.1)
Полученные результаты сводятся в таблицу 6.1.
Таблица 6.1 Гидравлический расчет системы высокого давления второй категории
№ участка |
L, м |
Q, м3/ч |
Дн*S, мм |
Квадратичные потери |
Pн, кПа |
Рк, кПа |
σ, % |
|
А, кПа2/м |
1,1*A*L, кПа2 |
|||||||
главная расчетная ветка |
||||||||
0-1 |
2300 |
4590,18 |
140*4,5 |
90 |
217800 |
600 |
377 |
1,3 |
1-2 |
195 |
4384,49 |
140*4,5 |
80 |
17160 |
377 |
354 |
|
2-3 |
340 |
4199,48 |
140*4,5 |
70 |
26180 |
354 |
315 |
|
3-4 |
5 |
3275,88 |
76*3 |
1200 |
6600 |
315 |
304 |
|
увязка |
||||||||
1-5 |
185 |
205,59 |
38*3 |
250 |
50875 |
377 |
302 |
0,7 |
2-6 |
115 |
185,11 |
38*3 |
240 |
30360 |
354 |
308 |
2,6 |
3-7 |
1060 |
923,6 |
140*4,5 |
5 |
5830 |
315 |
306 |
2 |
7. Гидравлический расчет газопровода многоквартирного дома
Рисунок 7.1 Расчетная схема газоснабжения многоквартирного дома
Номинальная тепловая мощность плиты газовой четырехкомфорочной (ПГ-4):
Nnom = 4*N1+0.09*V, кВт, (7.1)
где N1 – мощность одной горелки рабочего стола, кВт
V – объем духового шкафа, дм3
Nnom = 4*1,9+0,09*52=12,28 кВт
Номинальный часовой расход газа для ПГ-4:
q
=
3600* Nnom/Qн,
м3/ч, (7.2)
где Qн – низшая теплота сгорания газовой смеси, Дж/м3
q = 3600*12.28/35970 = 1.2 м3/ч
расход для участков сети определяется по формуле:
Q = Ksim*qnom*n, м3/ч, (7.3)
где Ksim – коэффициент одновременности действия приборов
n – количество приборов
расчет ведется по приложению 1 литературы [4] и таблице 2.23 литературы [2].
Расчетная длина участка:
L=Lф+∑ζ*lэкв , м (7.4)
Потери давления на местное и линейное сопротивления:
P=P/l* Lрас, Па (7.5)
Потери давления гидростатические:
∆Pгид = ± 9,81 Н (rВ - rГ), Па (7.6)
где 9,81 - ускорение свободного падения, м/с2
Н - разность абсолютных отметок начальных и конечных участков
газопровода, м.
rВ - плотность воздуха, кг/м3 при н. у.
rГ - плотность газа, кг/м3 при н. у.
L14-15 =5,48+9,7*0,34=8,57, м
P=8,57*3,50=30,01, Па
∆Pгид = -1,17*9,81*(1,293-0,750)=-6,24, Па
Результаты расчета записываются в таблицу 7.1. Дальнейшие расчеты ведутся в табличной форме.
Таблица 7.1 Гидравлический расчет внутридомового газопровода многоквартирного дома
№ участка |
Q, м3/ч |
Lф, м |
DHS, м |
|
Lэкв, м |
Lрас, м |
Потери давления |
H, м |
Pгид, Па |
P+Pгид Па |
||||
P/l, Па/м |
P, Па |
|||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
|||
14-15 |
1,2 |
5,48 |
21,3*2,8 (15) |
9,1 |
0,34 |
8,57 |
3,50 |
30,01 |
-1,17 |
-6,24 |
14-15 |
|||
13-14 |
1,56 |
2,8 |
21,3*2,8 (15) |
1 |
0,36 |
3,16 |
5,50 |
17,38 |
-2,8 |
-14,92 |
2,46 |
|||
12-13 |
1,62 |
2,8 |
21,3*2,8 (15) |
1 |
0,36 |
3,16 |
5,75 |
18,17 |
-2,8 |
-14,92 |
3,25 |
|||
11-12 |
1,68 |
2,8 |
21,3*2,8 (15) |
1 |
0,36 |
3,16 |
6,25 |
19,75 |
-2,8 |
-14,92 |
4,83 |
|||
10-11 |
1,74 |
2,8 |
21,3*2,8 (15) |
1 |
0,37 |
3,17 |
7,50 |
23,78 |
-2,8 |
-14,92 |
8,86 |
|||
9-10 |
2,02 |
2,8 |
21,3*2,8 (15) |
1 |
0,38 |
3,18 |
8,75 |
27,83 |
-2,8 |
-14,92 |
12,91 |
|||
8-9 |
2,35 |
2,8 |
21,3*2,8 (15) |
1 |
0,39 |
3,19 |
10,00 |
31,9 |
-2,8 |
-14,92 |
16,98 |
|||
7-8 |
2,54 |
2,8 |
21,3*2,8 (15) |
1,5 |
0,40 |
3,4 |
12,50 |
42,5 |
-2,8 |
-14,92 |
27,58 |
|||
6-7 |
2,79 |
4,1 |
26,8*2,8 (20) |
4,7 |
0,52 |
6,5 |
3,50 |
22,9 |
-0,35 |
-1,9 |
21 |
|||
5-6 |
2,79 |
0,671 |
48*3,5 (40) |
1 |
0,84 |
1,511 |
0,15 |
0,2 |
- |
- |
0,2 |
|||
4-5 |
5,14 |
28,284 |
48*3,5 (40) |
1 |
0,97 |
29,254 |
0,44 |
12,9 |
- |
- |
12,9 |
|||
3-4 |
7,6 |
0,362 |
48*3,5 (40) |
1 |
1,1 |
1,462 |
0,94 |
1,4 |
- |
- |
1,4 |
|||
2-3 |
9,9 |
29,139 |
48*3,5 (40) |
1 |
1,2 |
30,239 |
1,5 |
45,4 |
- |
- |
45,4 |
|||
Продолжение Таблицы 7.1 Гидравлический расчет внутридомового газопровода многоквартирного дома
1-2 |
12,15 |
0,728 |
48*3,5 (40) |
1 |
1,2 |
1,928 |
2,00 |
3,9 |
- |
- |
3,9 |
||
0’-1 |
14,3 |
18,861 |
60*3,5 (50) |
1,8 |
1,5 |
21,567 |
0,81 |
17,5 |
- |
- |
17,5 |
||
0-0’ |
24,4 |
2 |
60*3,5 (50) |
2 |
1,7 |
5,4 |
2,00 |
10,8 |
-2 |
-10,7 |
0,1 |
||
Итого: |
|
208,11 |
|||||||||||
Итого: потери внутридомовых газопроводах – 208,11 Па
Потери давления в трубах и арматуре ПГ-4 – 80 Па
Суммарные потери – 288,11 Па
