Державка для накатных роликов.
Накатные ролики крепятся в державках, которые устанавливаются на заднем суппорте. На рис. 99 показана однороликовая державка. В державках для круглых резцов накатные ролики устанавливаются при помощи дисковой державки, имеющей размеры для автомата мод 1А124
Ф = 62 мм и ширина 35 мм. Диаметр и ширина накатных роликов для всех автоматов одинаковые и равны Ф = 20 мм, а ширина = 6 мм. Кроме описанной, применяются двухроиковые державки рис. 100, устанав-ливаемые в гнездо револьверной головки.
Рис. 100. Двухроликовая державка.
Двух роликовые державки (рис. 100) представляют собой хвостовик 1 с плоским фланцем. На фланце с двух сторон укреплены поворотные колодки 2 с нанесенными на них рисками. В колодки вставлены на осях накатные ролики 3 с прямой насечкой. Для прямой накатки оба ролика устанавливаются на среднюю риску. Для наклонной накатки ролико-держатели поворачиваются на равные углы (до 45 ° ) водном и том же направлении, а для перекрестной накатки поворачиваются в противопо-ложных направлениях.Наружный диаметр накатки Ф = от 10мм до 24 мм.
Во время накатки можно одновременно выполнять зацентровку, сверление, рассверливание, зенкерование и т.п. Для этого в хвостовике державки имеется гнездо для установления втулки с инструментом и крепежный винт. Диаметр накатываемой детали от 8мм до 24 мм.

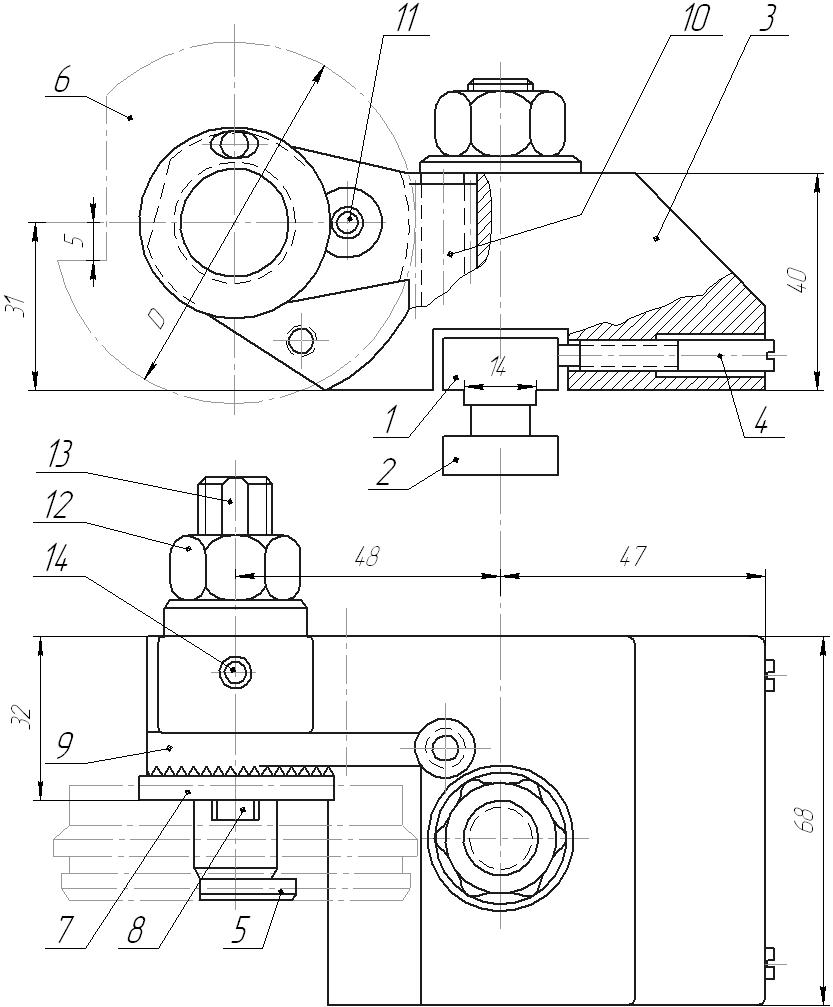

Рис.111. Державка к поперечным суппортам.
Державки для резцов поперечных суппортов
Для поперечных суппортов (передних и задних) применяют, кроме обычных, державки для круглых и призматических резцов.
Кроме того, применяют также державки для отрезного резца, устанавливаемого в заднем суппорте. Державки к поперечным суппортам
(рис.111) крепятся одним болтом 2,входящимсвоей четырехгранной головкой в Т – образный паз суппорта В этот же паз своим продольным выступом входит планка 1, верхняя часть которой входит в паз корпуса резцедержателя. Имеющееся на верхней части планки кольцо входит в цилиндрическую выточку в середине нижней части корпуса державки 3. Сзади, внизу корпуса державки 3, имеются два винта 4 которые упираются в планку 1. Этими винтами державка устанавливается параллельно относительно оси детали. Впереди корпуса державки имеется выступ с отверстием в котором с помощью болта 5 крепится круглый фасонный резец 6. На торце фасонного резца имеется круглая выточка, в которую входит зубчатое кольцо 7 со штифтом 8. Кольцо 7 соединяется с зубчатым сектором 9, имеющим на секторе червячную нарезку. Последняя соединяется с червяком 10, укрепленном в корпусе державки. Поворот сектора 9 ограничивается штифтом 11, входящим в паз сектора 9. Регулирование резца по центру выполняется при отвернутой гайке 12 и при разъединенных секторе 9 и кольце 7 Вращая винт 10 совмещают оси детали и шпинделя и после окончательно затягивают гайку 12.
Державка для круглых резцов к заднему суппорту ничем не отличается от предыдущей. Резцы в заднем суппорте ставятся наоборот (переверты-ваются режущей кромкой вниз).

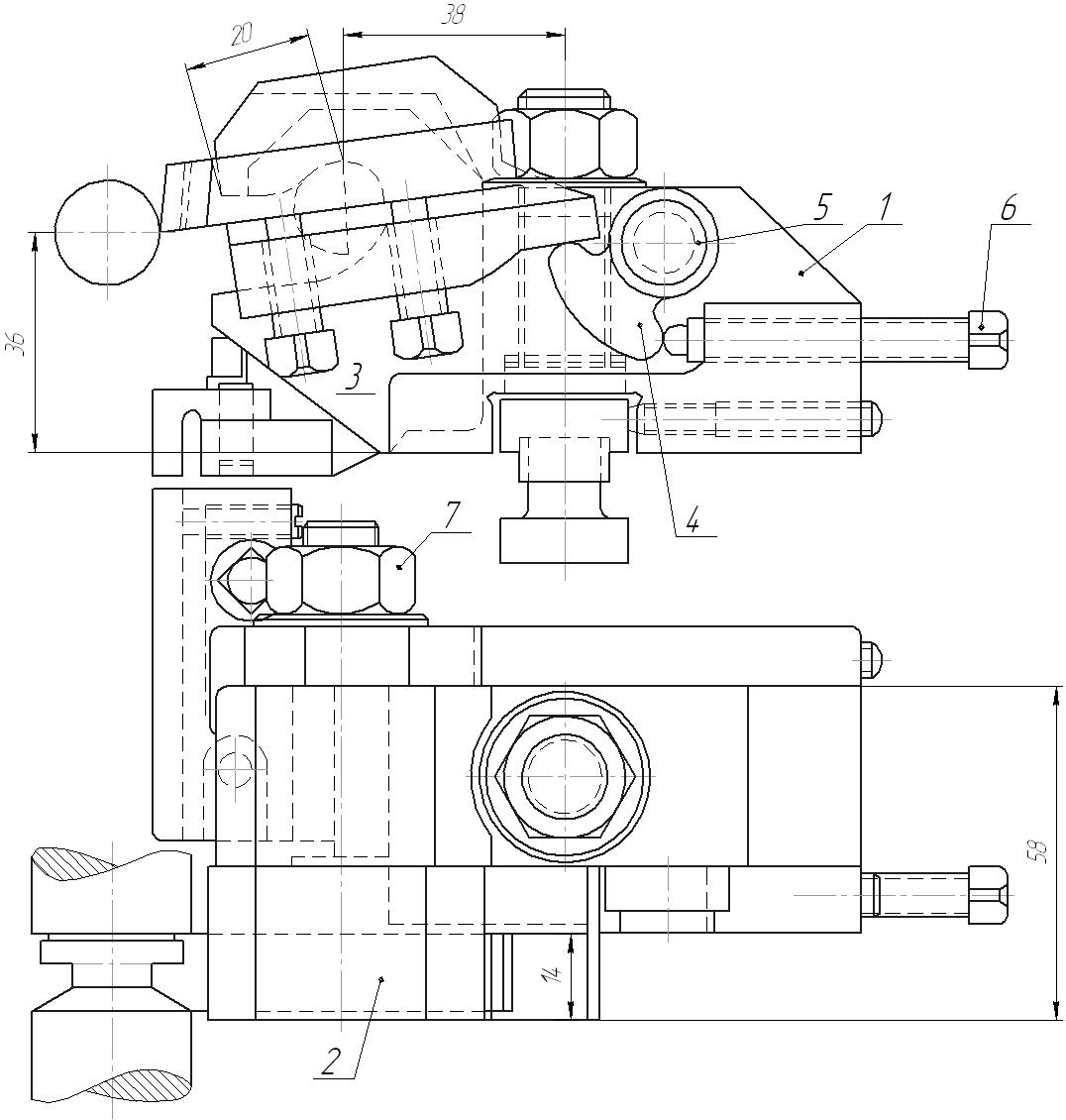

Рис. 112. Державка для квадратных резцов
