Державки с выдвижными резцедержателями.
Для обработки длинных деталей применяют державки с выдвижным резцедержателем (рис. 86). Состоит из корпуса 1 с хвостовиком и выдвижным резцедержателем 2. Выдвижные резцедержатели применяют как для радиальных так и для тангенциальных резцов. Сверла устанавливают также как и в предыдущих державках. Резцедержатель вставляется в отверстие державки и закрепляется болтом 2 с двумя клиновидными втулками.

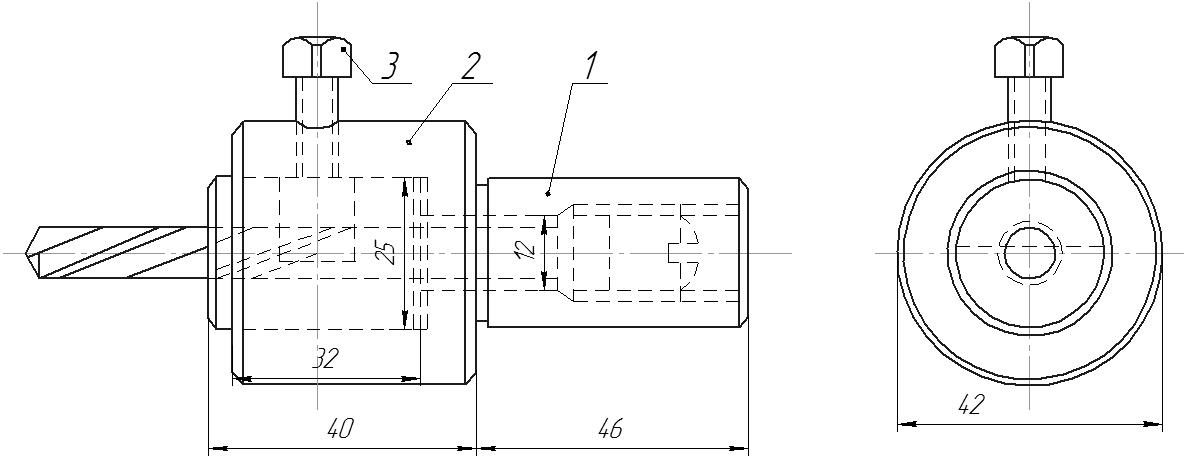

Рис. 92. Простая державка для сверл и зенкеров
Простые державки для сверл и зенкеров
Представляют собой хвостовик 1 с корпусом 2 в котором имеется гнездо для установки втулки с инструментом (рис.92). Втулка крепится винтом 3. В хвостовике державки есть установочный винт, в который сверло упирается своим хвостовиком.

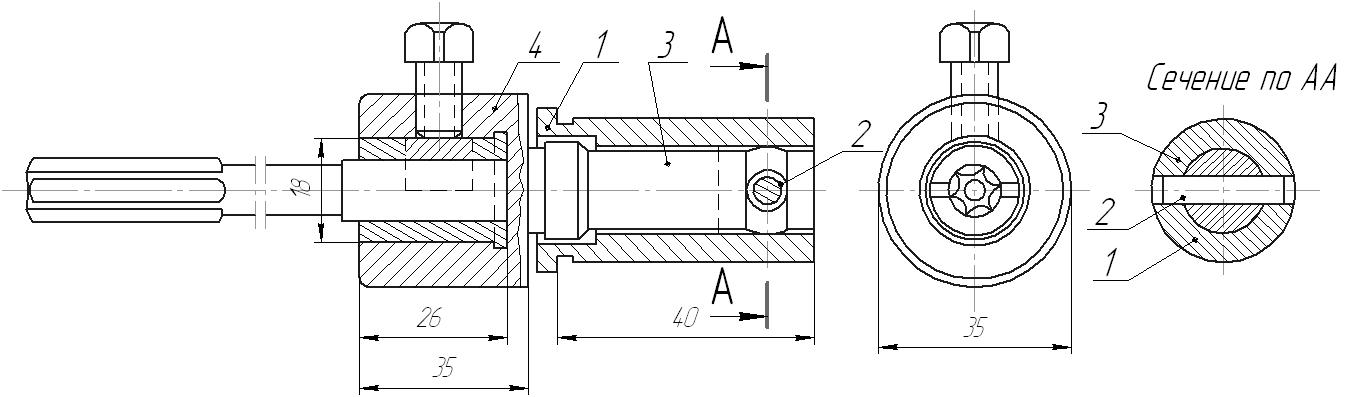

Рис. 96. Державка для разверток
Державка для разверток
Державка (рис. 96) применяется для исключения искажения оси обрабатываемого отверстия. Развертка закрепляется в державке шарнирно и состоит из хвостовика 1, в котором на штифте 2 свободно сидит стер-жень 3 с головкой 4 на конце. В головке имеется отверстие для установки втулки с разверткой. Штифт 2 не дает возможности провернуться стержню 3 и в тоже время позволяет развертке самоцентрироваться.
Приспособления для нарезки и накатки резьбы
В автоматах для получения наружной и внутренней резьбы и накатки рельефа применяют различные приспособления устанавливаемые на револьверной головке. К ним можно отнести:
- державки для плашек выдвижные;
- набегающий плашкодержатель;
- набегающая державка для метчиков;

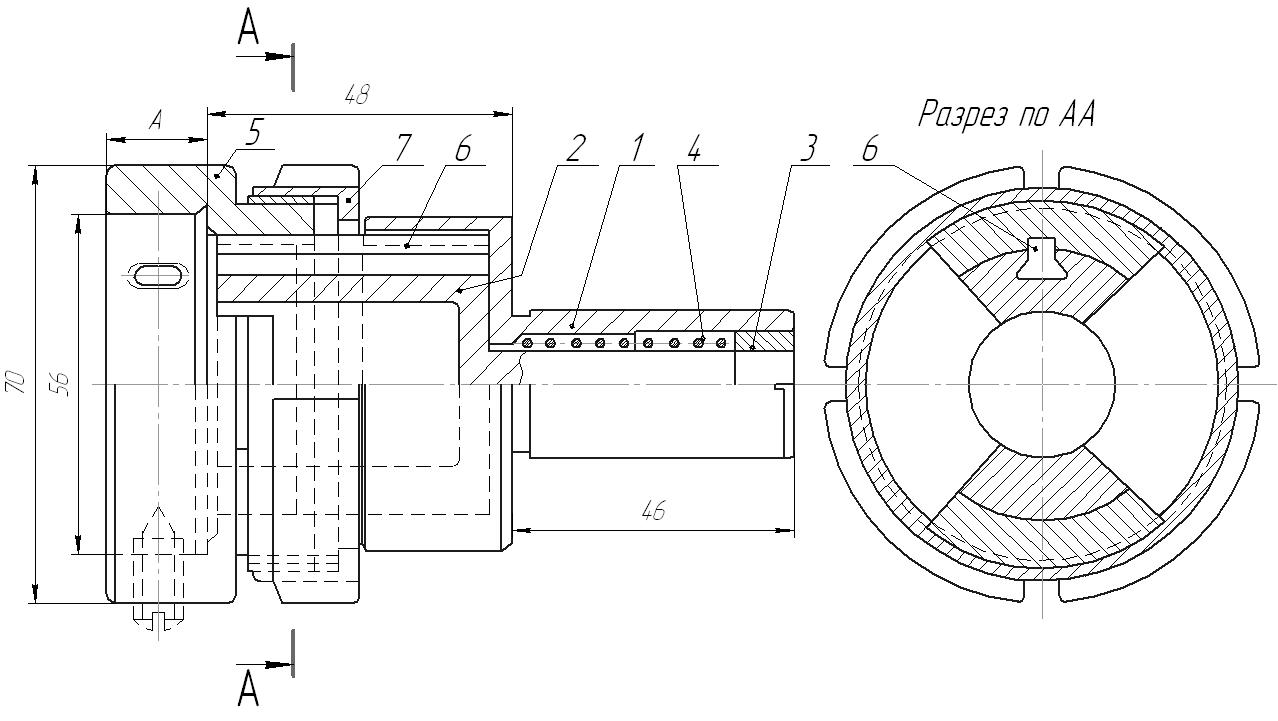

Рис. 97. Державка для плашек выдвижная
Державки для плашек выдвижные
Рис.97 В хвостик державки 1 свободно входит стержень плашкодержателя 2. На конце стержня имеется резьбовое кольцо 3, которое удерживает пружину 4, надетую на стержень плашкодержателя. Спереди плашкодержателя прикреплено гайкой 7 круглое гнездо 5. Плашкодержа-тель входит свободно в отверстие хвостовика и удерживается в заднем крайнем положение пружиной 4. От проворачивания плашкодержатель удерживается шпонкой 6. Сменное гнездо 5 применяется в зависимости от диаметра плашки. В гнездо 5 вставляется плашка и крепится четырьмя винтами, причем один из винтов входит в паз плашки. С помощью этих винтов осуществляют регулировку установки плашки с целью обеспечения качества нарезания резьбы.
Нарезание резьбы происходит следующим образом. В начале работы кулачок револьверного суппорта заставляет плашку врезаться в деталь. После этого плашка нарезая резьбу, сама навинчивается на резьбу. Работа кулачка сводится к перемещению револьверного суппорта вслед за перемещающейся плашкой. После окончания нарезки резьбы происходит реверсирование направления вращения шпинделя. Плашка свинчивается с детали. Плашкодержатель увлекаемый револьверной головкой, идет впереди плашки. Корпус плашкодержателя имеет под гайкой два противо-лежащих окна. При установке плашкодержателя необходимо следить за тем, что бы одно окно смотрело вниз для обеспечения удаления стружки.
Описанные выше плашкодержатели прменяются для нарезания резьбы без ограничений. Если нарезается резьба до буртика или короткая резьба, то применяют набегающий плашкодержатель (рис.98)

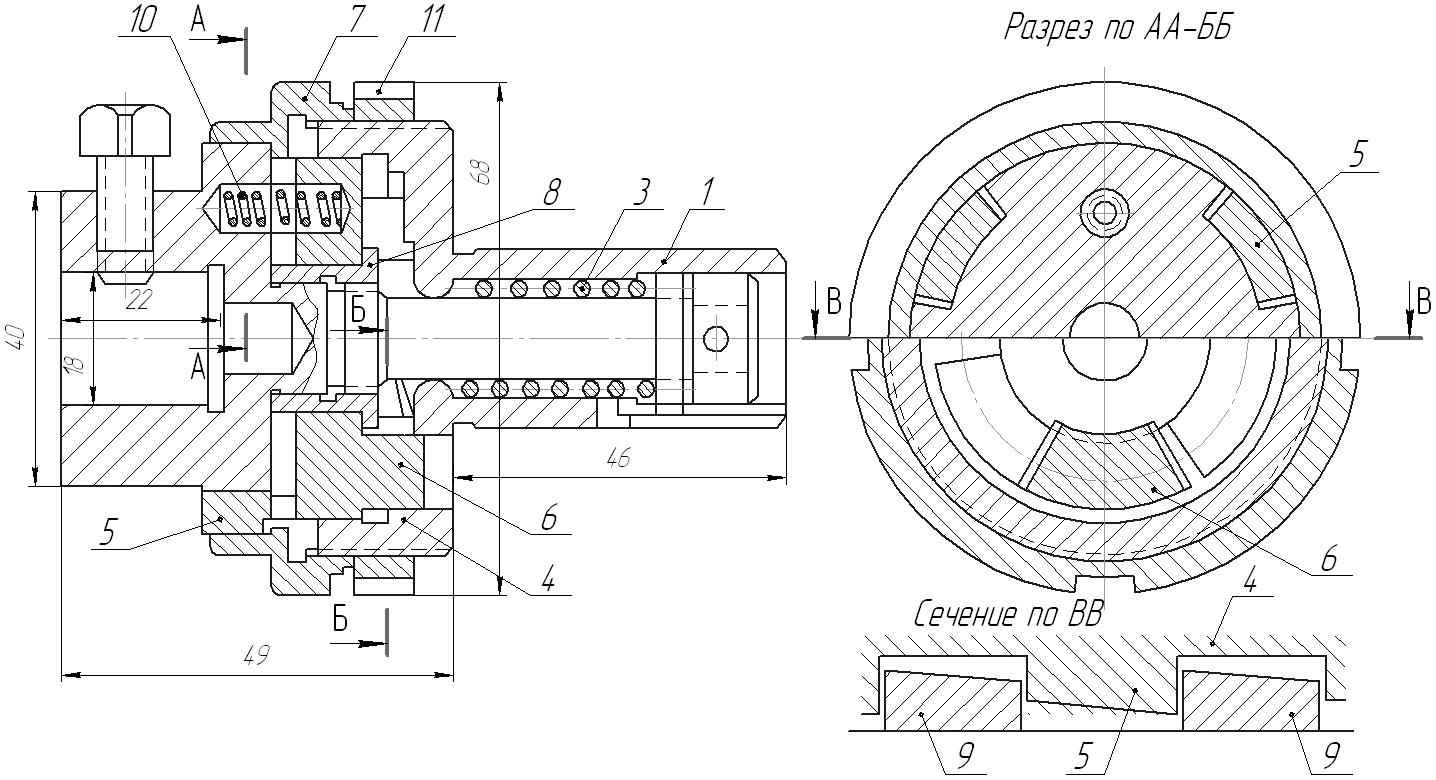

Рис. 98. Набегающий плашкодержатель

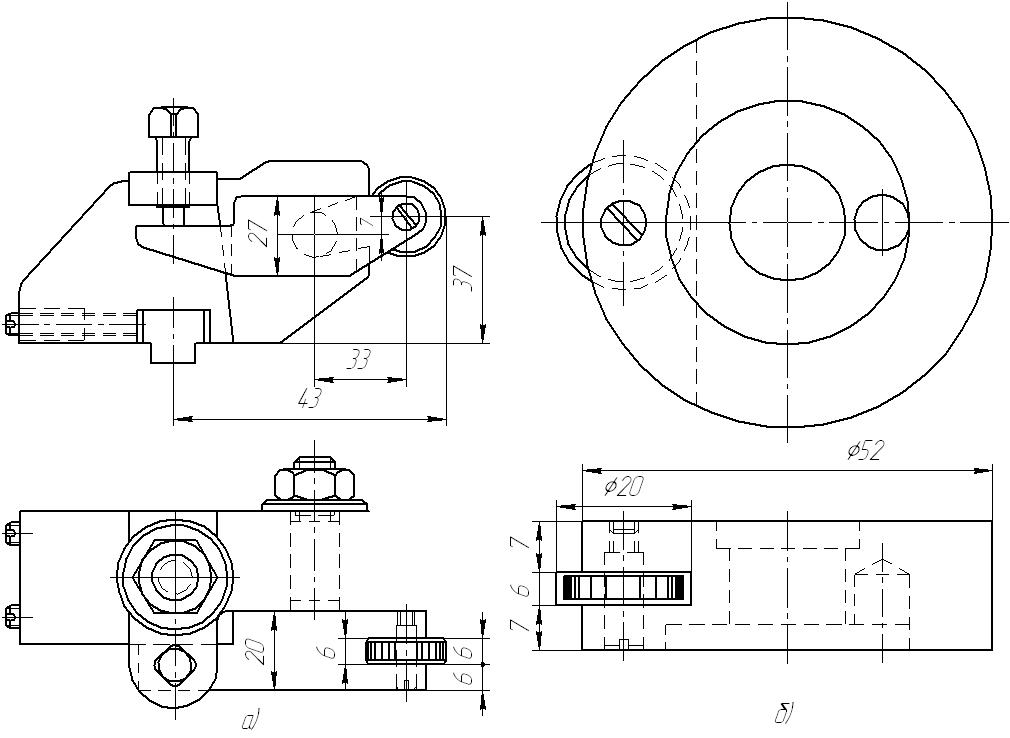

Рис. 99. Однороликовая державка
