3 Лабораторный стенд на основе моста р5026

Внешний вид и отдельный узлы лабораторного стенда для измерения тангенса угла диэлектрических потерь твёрдых изоляционных конструкций и материалов приведены на рисунках 3.1 – 3.4.

Рисунок 3.1 – Внешний вид лабораторного стенда

Рисунок 3.2 – Измерительная часть стенда

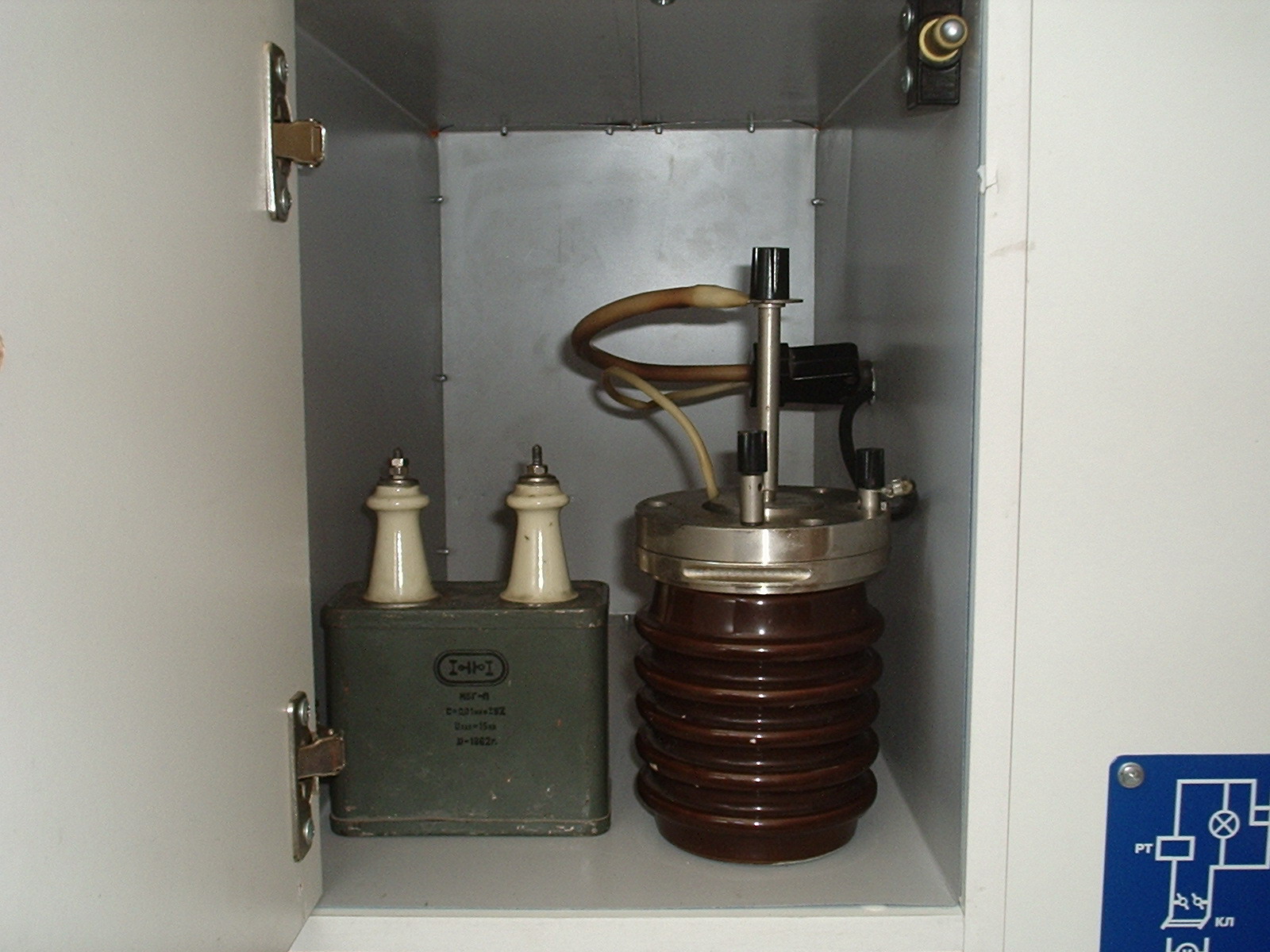

Рисунок 3.3 – Камера для испытаний

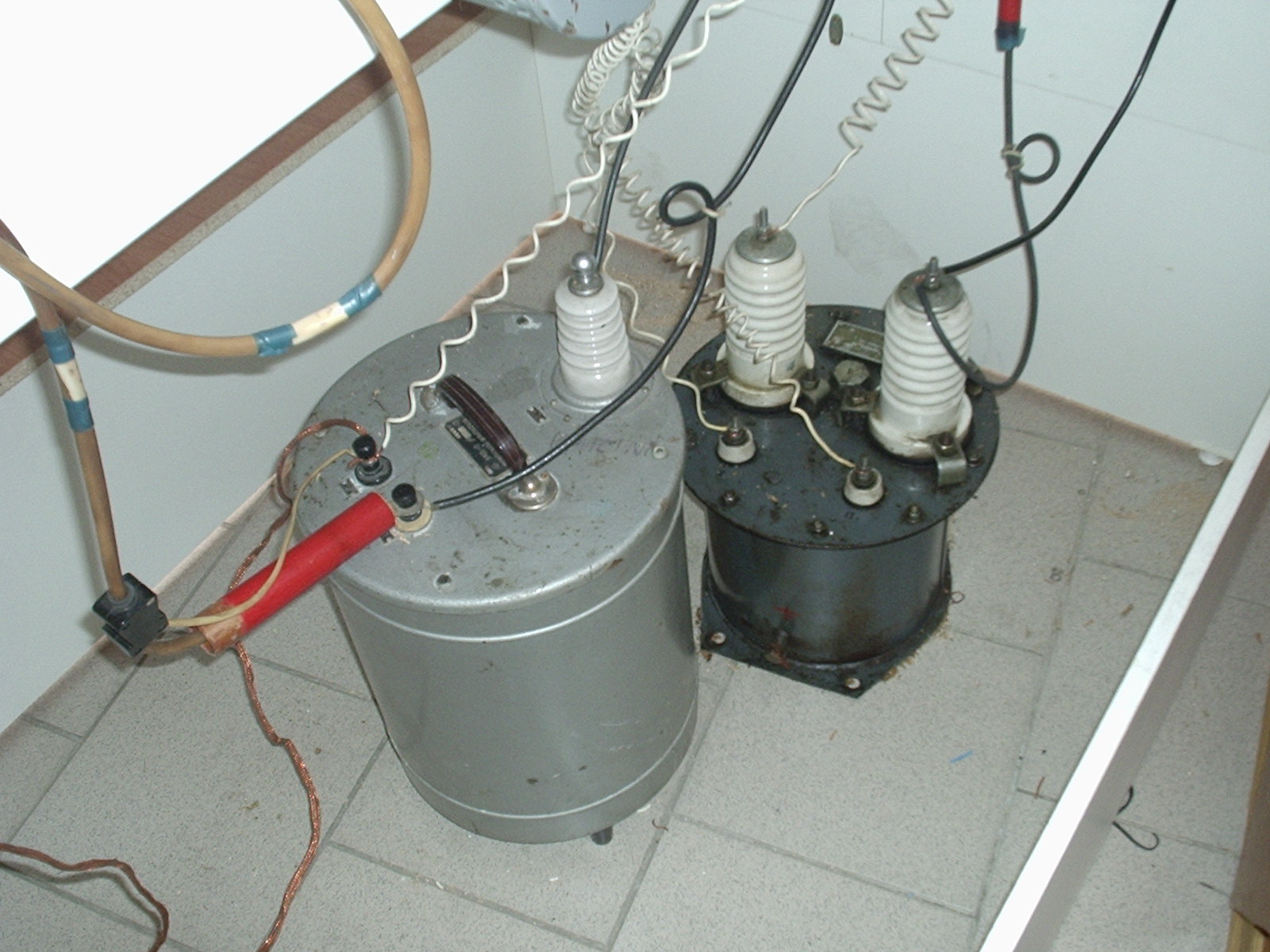

Рисунок 3.4 – Вид стенда изнутри

4 Порядок работы установки

Перед включением моста в работу проверить надежность крепления заземляющего провода к заземляющему зажиму моста.

4.1 Работа на высоком напряжении

4.1.1 Проверить положение или установить на мосте:

– ручку "ЧУВСТВИТЕЛЬНОСТЬ" - в положении "ВЫКЛ.";

– ручки ряда R₃ - в положение отсчета 50 Ом;

– ручки ряда С4 - в положении 0,001 мкФ;

– ручку переключателя "А" – в положение предполагаемого значения измеряемой емкости при работе на высоком напряжении.

Если переключатель "А" находился в положении, соответствующим работе на низком напряжении (черный цвет цифр), при переводе его ручки в положение, соответствующее работе на высоком напряжении (красный цвет цифр), необходимо нажать кнопку "К" и отпустить после перехода указателя на обозначение красного цве­та.

Если порядок величины ёмкости объекта измерения неизвестны, пе­реключатель "А" необходимо установить в положение измерения наи­большей емкости (цифра "1"), и при последующем уравновешивании мо­ста установить сначала испытательное напряжение 3 кВ, не снижая зна­чения ряда R₃ - 15 Ом.

4.1.2 Плавно поднять напряжение до требуемого значения. Тресков, разрядов или шипений в элементах схемы наблюдаться не должно.

При обнаружении пробоя немедленно отключить установку.

4.1.3 Включить тумблер "СЕТЬ" моста.

4.1.4 Установить ручку "ЧУВСТВИТЕЛЬНОСТЬ" в такое положение, при котором стрелка микроамперметра отклонится на 30 – 35 мкА.

4.1.5 Выбрать вращением положение ручки "А" переключателя пределов измерения, при котором отклонение стрелки микроамперметра будет минимальным. При этом не допускается нажимать кнопку "К".

4.1.6 Добиться положения, при котором стрелка микроамперметра наиболее близко подойдет к нулевой отметке шкалы поочередно регулируя сопротивление ряда R₃ и емкости С₄, увеличивая при этом чувствительность указателя равновесия.

4.1.7 Уравновешивание моста заканчивается при такой чувствительности, при которой изменение R₃ или С₄ на величину, равную 1/2 допускаемой основной погрешности, вызывает отклонение стрелки микроамперметра не менее чем на 0,5 мм.

При наибольшей чувствительности уравновешивание производится по минимальному отклонению стрелки.

4.1.8 Записать значение отсчета С₄ и R₃, а также положение переключателя полярности "Б" на мосте и переключателя полярности на лицевой панели установки.

4.1.9 Уменьшить чувствительность указателя равновесия и перевести пе­реключатель полярности "Б" в другое положение при "+ ".

Произвести дополнительную регулировку С₄ и R₃ и записать полу­ченные по ним результаты. Вычисление результатов произвести по формулам, представленным в таблице 1.

4.1.10 Установить переключатель "ЧУВСТВИТЕЛЬНОСТЬ" в поло­жение "ВЫКЛ". Переведите переключатель полярности на лицевой панели во второе положение. Перед переключением снизить испыта­тельное напряжение до нуля, а потом поднять до необходимого значе­ния.

4.1.11 Произвести регулировку согласно пунктов 2.1.6 – 2.1.10.

4.1.12 Переключатель "ЧУВСТВИТЕЛЬНОСТЬ" установить в положение "ВЫКЛ". Регулировочным устройством снизить испытательное напряжение до нуля, отключить сетевой шнур, поставить выключатель полярности (на лицевой панели) в среднее положение.

4.1.13 Наложить переносное заземление на испытательные электроды.

Действительное значение емкости и определяется по формулам:

,

где С'_х,... , С""_х - измеренные емкости;

,

где '_х,... , ""_х - измеренные значения .

Таблица 1 – Формулы для вычисления результатов измерений

Пределы измерения		Пределы рабочего напряжения, кВ	Положение переключателя		Формула подсчёта
Сх, пФ	tgδ		«А»	«В»	Сх, мкФ	tgδх	Iсхmax, А
10–1000	10-4–0,1	5-10	1	0,1		0.1C4	3*10-3
100–100000	10-4–1	3-10	1	1		C4	3*10-2
10-4–2*104	10-4–1	3-10	2	1	200*С0 (150-S+R3) R3	C4	3*10-1
2*104–105	10-4–1	3-5	3	1	200*С0 (150-S+R3) R3	C4	3*10-1
105–106	5*10-4–1	3-5	3	1	2000*С0 (150-S+R3) R3	C4	3
650–2*105	5*10-3–0.1	<0.1	4		4*10-4R4 R3	0.1C4	4*10-3
6500–2*106	5*10-3–1	<0.1	4		4*10-4R4 R3	C4	3*10--2
2*106–5*108	5*10-3–1	<0.1	5		R4/R3	C4	2*10-1

С₀ – емкость образцового конденсатора, 78,87∙10^-12 Ф;

R₄=3183 Ом;

S – показания микроамперметра.
