Устройство и описание печи
Камерная печь с выкатным подом.
Основные данные печи:
Производительность печи –70 т/ч;
Размеры заготовки 800×700×2000
Рабочее пространство 1,8×1,7×2,5
Наружные размеры печи 2,7×2,6×3,4
Общее время пребывание металла в печи ~ 8,66 ч.
Печь с выкатным подом – печь, в которой загрузка и выгрузка металла производятся цеховым краном на подину, выкатываемую относительно стен и свода печи. Печи с выкатным подом приведена на рисунке 2. Печь работает следующим образом. В разогретой пустой печи поднимается заслонка и подина, опираясь накатки, выкатывается на площадку перед печью. Часто вместо катков используют колеса, прикрепляемые к раме подины и движущиеся по специально уложенным рельсам. С помощью подъёмного крана на выкатанную подину укладывается садка металла в определённом порядке. В это время горелки не работают, а стены и свод интенсивно отдают теплоту излучением на то место, где только что стояла подина. Поэтому место под подиной должно быть теплоизолировано. После загрузки всей садки подина вкатывается обратно, заслонка закрывается, и включаются горелки. Горелки располагаются в нижней части боковых стен. Часто горелки располагаются в два ряда, и сжигание топлива практикуется в форкамерах. Продукты горения удаляются из рабочего пространства через дымовые окна в боковых стенках. Дым проходит по подъемным дымовым каналам и поступает в сборные каналы, располагаемые вдоль стен печи над сводом. Из сборных каналов дым поступает в общий канал, в котором находится рекуператор для подогрева воздуха. Охлажденный в рекуператоре дым направляется в дымовую трубу и выбрасывается без очистки в атмосферу. После завершения процесса термообработки подина выкатывается, и металл заменяется на холодный. Далее процесс повторяется. Технологический процесс контролируется термопарами, вставляемыми через специально предусмотренные отверстия в стенах. Число смотровых и рабочих окон ограничено одним, закрытым в нормальном состоянии заслонкой.
Газоплотность печи обеспечивается системой песочных затворов, которые установлены между подиной и всеми стенами, а также между подиной и заслонкой.

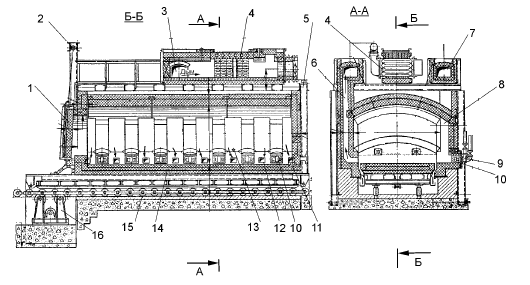

Рисунок 2 – Камерная печь с выкатным подом:
1 - заслонка; 2 - механизм подъёма заслонки; 3 - дымовой канал для соединения сборных каналов; 4 - рекуператор; 5 - металлический каркас; 6 - подъемный дымовой канал;7 - сборные каналы, располагаемые вдоль стен над сводом;
8 - рабочее пространство печи; 9 - горелки; 10 - горелочный камень; 11 - песочный затвор; 12 - дымовые окна;13 - отверстие для термопары; 14 - подина; 15 - ролики (катки, колёса); 16 - механизм перемещения подины
