Скорость резания концевыми фрезами
Скорость резания при фрезеровании концевыми фрезами цветных сплавов приведена в табл. 18.19-18.20, а чугунов, углеродистых и легированных сталей - в табл. 18.21-18.22.
Поправочные коэффициенты на скорость резания при фрезеровании концевыми фрезами цветных сплавов, чугунов, углеродистых и легированных сталей приведены в табл. 18.23.
В табл. 18.24-18.26 приведены скорости резания при фрезеровании коррозионно-стойких, жаростойких и жаропрочных сталей, жаропрочных и титановых сплавов - в табл. 18.27, 18.28, высокопрочных сталей - в табл. 18.29.
Поправочные коэффициенты на скорость резания для изменяющихся условий фрезерования труднообрабатываемых сталей и сплавов приведены в табл. 18.30.

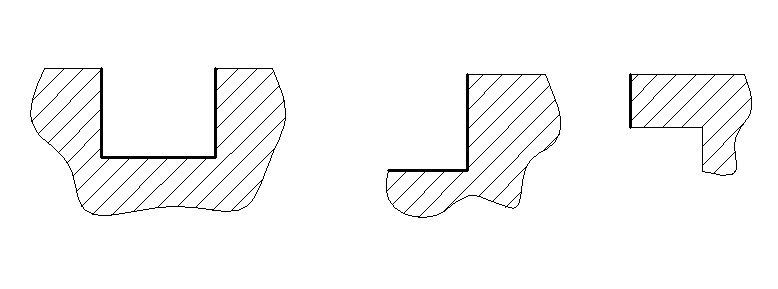

Рисунок 18.3 Поверхности, обрабатываемые концевыми фрезами
Таблица 18.19. Скорость резания vт (в м/мин) при фрезеровании магниевых и алюминиевых сплавов I, II групп концевыми фрезами из быстрорежущих сталей
Диаметр фрезы D, мм |
Ширина фрезерования В,мм |
Глубина резания t, мм |
Подача на зуб Sz , мм |
||||||
0,05 |
0,08 |
0,12 |
0,18 |
0,29 |
0,36 |
0,4 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
12-40 |
1,5 3,0 5,0 |
127 121 113 |
92 87 81 |
72 68 63 |
59 56 52 |
47 44 41 |
- - - |
- - - |
16 |
12-40 |
1,5 4,5 6,0 |
150 135 130 |
108 97 94 |
85 76 74 |
69 62 60 |
55 50 48 |
- - - |
- - - |
20 |
12—40 |
1,5 4,5 6,0 |
174 148 143 |
125 106 103 |
98 83 80 |
81 68 66 |
64 54 53 |
55 47 45 |
- - - |
25 |
15-50 |
1,5 4,5 6,0 |
204 184 178 |
147 132 128 |
115 103 100 |
94 85 82 |
75 68 65 |
60 57 56 |
55 53 52 |
32 |
15—50 |
1,5 4,5 6,0 |
237 214 207 |
170 154 149 |
133 120 116 |
110 99 96 |
87 79 76 |
75 65 63 |
68 62 60 |
40 |
18-60 |
2,0 4,0 6,0 8,0 |
268 248 238 230 |
193 179 171 166 |
151 140 134 130 |
124 115 110 106 |
98 91 88 85 |
85 19 15 73 |
78 72 69 67 |
Примечание. Поправочные коэффициенты Кv см, табл. 18.23.
Таблица 18.20. Скорость резания vт (в м/мин) при фрезеровании медных сплавов III группы концевыми фрезами из быстрорежущих сталей (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz , мм |
||||||
0,05 |
0,07 |
0,10 |
0,13 |
0,18 |
0,24 |
0,30 |
|||
16 |
12-40 |
3,5 |
79 |
75 |
70 |
- |
- |
- |
- |
20 |
12-40 |
3,5 6,0 |
86 77 |
81 72 |
76 68 |
72 64 |
- 60 |
- - |
- - |
25 |
15-50 |
3,5 6,0 |
93 82 |
87 78 |
82 73 |
78 69 |
73 65 |
69 61 |
- - |
32 |
15-50 |
3,5 6,0 |
89 79 |
83 74 |
79 70 |
74 66 |
70 62 |
66 59 |
62 55 |
40 |
18-60 |
3,5 6,0 8,0 |
96 86 76 |
91 81 72 |
86 76 68 |
81 72 64 |
76 68 60 |
72 64 57 |
68 60 53 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.23.
Таблица 18.21. Скорость резания vТ (в м/мин) при фрезеровании чугунов IV группы концевыми фрезами из быстрорежущих сталей (эскиз см. рис.18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
||||||
0,05 |
0,07 |
0,10 |
0,13 |
0,18 |
0,24 |
0,30 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
16 |
20-30 |
3,5 |
48 |
46 |
43 |
40 |
- |
- |
- |
Продолжение табл. 18.21
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
20 |
20-30 |
3,5 6,0 |
54 44 |
51 41 |
48 39 |
45 37 |
42 34 |
- - |
- - |
25 |
20-30 |
3,5 6,0 |
63 51 |
59 48 |
56 46 |
52 43 |
49 41 |
47 38 |
45 35 |
32 |
20-30 |
3,5 6,0 |
60 52 |
58 49 |
56 46 |
53 43 |
50 41 |
47 39 |
45 36 |
40 |
20-30 |
3,5 6,0 8,0 |
74 61 50 |
71 57 47 |
66 54 44 |
62 51 42 |
58 48 39 |
55 45 37 |
52 42 34 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.23.
Таблица 18.22. Скорость резания vт (в м/мин) при фрезеровании углеродистых и легированных сталей V, VI групп концевыми фрезами из быстрорежущих сталей (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезеро-вания В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
|||||
0,05 |
0,07 |
0,10 |
0,12 |
0,15 |
0,20 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
16 |
12-40 |
3,5 |
69 |
61 |
55 |
- |
- |
- |
20 |
12-40 |
3,5 6,0 |
75 61 |
67 55 |
60 48 |
53 43 |
- - |
- - |
25 |
15-50 |
3,5 6,0 |
80 66 |
72 58 |
64 52 |
57 46 |
50 41 |
44 36 |
32 |
15-50 |
3,5 6,0 |
78 64 |
70 57 |
62 51 |
55 45 |
48 40 |
43 35 |
40 |
18-60 |
3,5 6,0 8,0 |
84 70 57 |
75 62 50 |
66 55 45 |
59 49 40 |
52 43 35 |
46 38 31 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.23.
Таблица 18.23. Поправочные коэффициенты на скорость резания при фрезеровании концевыми фрезами (см. табл.18.19-18.22)
Kvм |
См.раб. 9, табл. 9.1 |
|||||||||
Материал инструмента |
Р9К5, Р6М5К5 |
Р9М4К8 |
Р9М4К8Ф |
ВК8 |
||||||
КVи |
1,0 |
1,1 |
1,15 |
2,0 |
||||||
Состояние поверхности |
С коркой |
Без корки |
||||||||
Кvп |
0,8; 0,9 *1 |
1,0 |
||||||||
Обрабатываемый элемент |
Плоскость, уступ |
Паз, колодец |
||||||||
Кvф |
1,0 |
0,57 |
||||||||
Условия обработки |
С Сож |
Без СОЖ |
||||||||
КVо |
1,2 |
1,0 |
||||||||
Ширина фрезерования при обработке материалов I - IV групп, мм |
20 |
20-30 |
30-45 |
45 |
||||||
КvВ |
1,12 |
1,0 |
0,89 |
0,8 |
||||||
Ширина фрезерования при обработке сталей V, VI групп, мм |
10 |
10-30 |
30 |
|||||||
КvВ |
1,13 |
1,0 |
0,89 |
|||||||
*1 Поправочный коэффициент при фрезеровании цветных сплавов I-III групп
Таблица 18.24. Скорость резания vт (в м/мин) при фрезеровании сталей VII-X групп с в < 1000 МПа концевыми фрезами из быстрорежущих сталей (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
||||||
0,01 |
0,02 |
0,04 |
0,06 |
0,10 |
0,13 |
0,17 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
5 |
2,0-2,5 |
2,0 4,0 |
75 61 |
68 56 |
62 51 |
- - |
- - |
- - |
- - |
10 |
3,0-5,0 |
2,0 4,0 6,0 |
82 67 60 |
75 61 55 |
68 55 50 |
62 50 45 |
56 46 41 |
- - - |
- - - |
15 |
3,0-5,0 |
2,0 4,0 6,0 10,0 |
83 67 61 55 |
75 61 55 50 |
69 56 50 45 |
62 51 46 41 |
55 45 40 36 |
46 41 36 31 |
- - - - |
20 |
5,0-7,0 |
2,0 4,0 6,0 10,0 15,0 |
- - - - - |
84 68 61 55 50 |
76 61 55 50 45 |
69 56 51 46 41 |
63 51 46 41 37 |
56 46 41 37 33 |
51 42 37 34 30 |
30 |
8,0-9,0 |
2,0 4,0 6,0 10,0 15,0 25,0 |
- - - - - - |
87 71 64 58 52 47 |
81 65 57 54 45 44 |
72 59 53 48 43 39 |
66 54 48 43 40 36 |
60 4Я 44 40 36 32 |
54 42 36 33 30 28 |
Примечание. Поправочные коэффициенты Kv см. табл. 18.30.
Таблица 18.25. Скорость резания vт (в м/мин) при фрезеровании сталей VIII, X групп с в > 1000 МПа концевыми фрезами из быстрорежущих сталей (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
||||||
0,02 |
0,04 |
0,06 |
0,10 |
0,13 |
0,17 |
0,22 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
5 |
2,0-2,5 |
4,0 6,0 |
25 22 |
21 18 |
18 16 |
- - |
- - |
- - |
- - |
10 |
3,0-5,0 |
4,0 6,0 10,0 |
27 2,4 20 |
22 19 17 |
19 17 15 |
16 14 1.4 |
- - - |
- - - |
- - - |
15 |
3,0-5,0 |
4,0 6,0 10,0 |
28 24 21 |
23 20 17 |
20 18 15 |
17 15 13 |
16 14 12 |
- - |
- - - |
20 |
5,0-7,0 |
2,0 4,0 6,0 10,0 20,0 |
19 29 25 22 20 |
15 24 21 18 16 |
14 20 18 15 1.4 |
12 18 15 14 12 |
10 16 14 13 11 |
- 15 13 11 10 |
- - - - - |
30 |
8,0-9,0 |
4,0 6,0 10,0 20,0 35,0 |
27 23 20 18 16 |
24 21 18 15 13 |
22 20 16 14 11 |
18 16 14 12 10 |
16 14 13 11 9 |
15 13 12 10 8 |
14 12 11 9 7 |
Примечание. Поправочные коэффициенты Kv см. табл. 18.30.
Таблица18.26. Скорость резания vт (в м/мин) при фрезеровании сплавов XI группы концевыми фрезами из быстрорежущих сталей (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
||||
0,02 |
0,04 |
0,06 |
0,10 |
0,15 |
|||
15 |
2,0-3,0 |
4,0 6,0 10,0 |
43 38 37 |
41 36 34 |
39 35 32 |
38 34 30 |
35 31 28 |
20 |
3,0-5,0 |
4,0 6,0 10,0 15,0 |
43 38 34 30 |
41 36 32 29 |
40 35 31 28 |
38 34 30 27 |
35 32 28 25 |
25 |
5,0-7,0 |
4,0 6,0 10,0 15,0 20,0 |
46 41 37 33 29 |
45 40 35 31 27 |
43 38 34 30 26 |
41 37 33 29 25 |
38 34 30 27 23 |
35 |
8,0-9,0 |
4,0 6,0 10,0 15,0 |
49 44 39 35 |
47 42 38 33 |
46 41 37 30 |
44 39 35 28 |
41 35 31 25 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.30.
Таблица 18.27. Скорость резания vт (в м/мин) при фрезеровании титановых сплавов XIII группы концевыми фрезами из быстрорежущих сталей (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
|||||
0,01 |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
15 |
10-15 |
6,0 10,0 |
56 43 |
44 33 |
33 25 |
- - |
- - |
- - |
Продолжение табл. 18.27
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
20 |
15-25 |
6,0 10,0 15,0 20,0 |
49 37 28 24 |
35 27 20 17 |
27 21 16 14 |
21 16 12 10 |
- - - - |
- - - - |
30 |
20-30 |
6,0 10,0 15,0 20,0 25,0 30,0 |
- - - - - - |
47 37 28 24 20 18 |
34 26 20 17 15 13 |
27 20 16 13 11 10 |
20 16 12 10 9 8 |
- - - - - - |
40 |
20-60 |
6,0 10,0 15,0 20,0 25,0 30,0 |
- - - - - - |
38 29 22 19 17 15 |
29 22 17 14 12 11 |
23 17 13 11 10 9 |
17 13 10 9 7 6 |
13 10 8 7 6 5 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.30.
Таблица 18.28. Скорость резания vт (в м/мин) при фрезеровании сплавов XII группы концевыми фрезами из твердых сплавом (эскиз см. рис. 18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
||
0,02 |
0,04 |
0,06 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
0,5 1,0 2,0 |
10 8 6 |
- - - |
- - - |
15 |
20 |
0,5 1,0 2,0 3,0 |
12 11 10 6 |
10 9 6 5 |
- - - - |
Продолжение табл. 18.28
1 |
2 |
3 |
4 |
5 |
6 |
20 |
25 |
0,5 1,0 2,0 3,0 |
14 10 9 8 |
12 8 7 6 |
9 6 5 4 |
30 |
30 |
0,5 1,0 2,0 3,0 |
16 11 10 9 |
13 9 8 7 |
10 7 6 5 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.30.
Таблица 18.29. Скорость резания vт (в м/мин) при фрезеровании сталей XIV группы концевыми фрезами из твердых сплавов (эскиз см. рис.18.3)
Диаметр фрезы D, мм |
Ширина фрезерования В, мм |
Глубина резания t, мм |
Подача на зуб Sz, мм |
|||||
0,01 |
0,02 |
0,04 |
0,06 |
0,08 |
0,10 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
8 |
10 |
0,5 1,0 2,0 |
33 27 22 |
26 21 17 |
- - - |
- - - |
- - - |
- - - |
12 |
15 |
0,5 1,0 2,0 |
39 32 26 |
31 25 20 |
24 20 16 |
- - - |
- - - |
- - - |
16 |
20 |
0,5 1,0 2,0 |
- - - |
35 28 23 |
27 22 18 |
24 19 16 |
- - - |
- - - |
25 |
30 |
0,5 1,0 2,0 |
- - - |
46 36 30 |
36 29 24 |
31 25 20 |
- - - |
- - - |
30 |
30 |
0,5 1,0 2,0 |
- - - |
52 41 34 |
40 32 26 |
34 28 23 |
31 26 20 |
- - - |
Продолжение табл. 18.29
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
40 |
40 |
0,5 1,0 2,0 |
- - - |
- - - |
41 32 26 |
36 28 24 |
31 26 20 |
25 22 19 |
Примечание. Поправочные коэффициенты Кv см. табл. 18.30.
Таблица 18.30. Поправочные коэффициенты Kvи на скорость резания при фрезеровании концевыми фрезами (см. табл.18.24-18.29)
в обрабатываемого материала, МПа |
Группа материалов |
||||
VII - X ( в =1000 МПа) |
VIII, X ( в = 1000 МПа) |
XI |
XIII |
XIV |
|
1 |
2 |
3 |
4 |
5 |
6 |
450 550 650 |
- 1,2 |
- - - - - - - - 1,23 1,15 — 1,0 0,8
|
- - - - |
1,5
|
- - -
- - -
- - —
— —
|
700 750 800 |
1,0
|
||||
1,0 |
1,2
|
||||
850 900 100 |
0,81
|
0,9 |
|||
0,33 0,30 0,28 — — —
|
1,0 |
||||
1100 1200 1250 100 |
- - - - -
|
0,75 |
|||
1300 1400 100 |
- -
|
||||
Продолжение табл. 18.30
1 |
2 |
3 |
4 |
5 |
6 |
||||||||
1700 1800 1900 2000 2100 2200 |
- - - - - - |
- - - - - - |
- - - - - - |
- - - - -
|
1,25 1,21 1,10 1,0 0,95 0,91 |
||||||||
Сплавы XII группы |
№ подгруппы; |
||||||||||||
XII.1 |
XII.2 |
XII.3 |
XII.4 |
||||||||||
Kvм |
1,8 |
1,0 |
|||||||||||
Состояние поверхности |
С коркой |
Без корки |
|||||||||||
Kvп |
0,7; 0,5 *1 |
1,0 |
|||||||||||
Условия обработки |
С Сож |
Без СОЖ |
|||||||||||
Kvо |
1,0 |
0,8 |
|||||||||||
Обрабатываемый элемент |
Плоскость, уступ |
Паз, колодец |
|||||||||||
Kvф |
1,0 |
0,57 |
|||||||||||
Материал инструмента |
Р9К5, Р6М5К5 |
Р9М4К8 |
Р9М4К8Ф |
Р18К5Ф2 |
ВК6 |
||||||||
Kvи |
1,0 |
1,1 |
1,12 |
1,15 |
2,1 |
||||||||
Материал инструмента |
ВК8 |
ВК6М |
ВК10М |
||||||||||
Kvи |
1,0 |
1,2 |
1,27 |
||||||||||
Продолжение табл. 18.30
1 |
2 |
3 |
4 |
5 |
Отношение фактической ширины фре-зерования к нормативной (Тф/Тн) |
0,2 |
0,5 |
0,7 |
1,0 |
KvВ |
1,3 |
1,2 |
1,1 |
1,0 |
*1 Поправочный коэффициент при фрезеровании титановых сплавов.
