6.2. Розрахунок хомутів
Розглянемо елемент прямокутного поперечного перерізу, що заармований поздовжньою ненапружуваною арматурою та поперечною арматурою у вигляді хомутів (рис. 6.2).

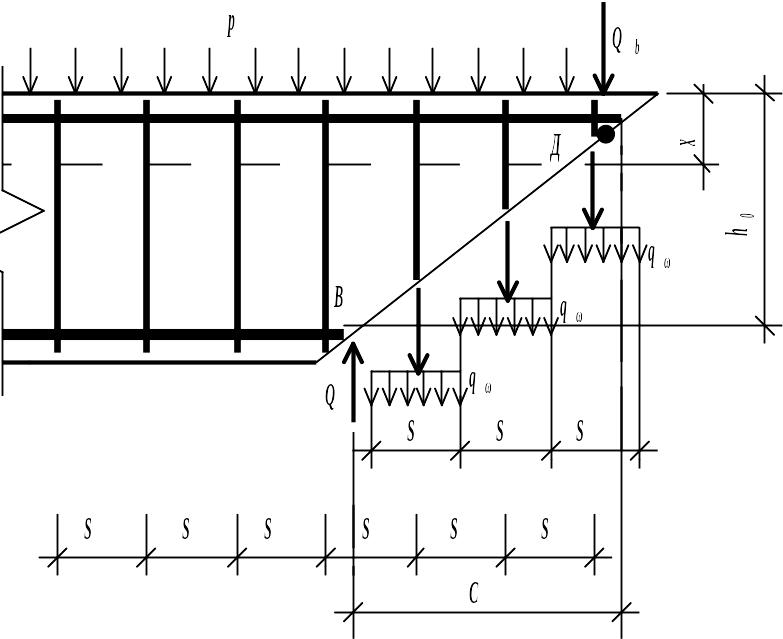

Рис. 6.2. До розрахунку хомутів в нахилених перерізах елементів, що працюють на згинання
Розрахунковим з усіх перерізів, що починаються в т.В, буде той, який має найменшу несучу здатність.
На основі рис. 6.2 і формул (6.2) та (6.3) можна записати:
(6.13)

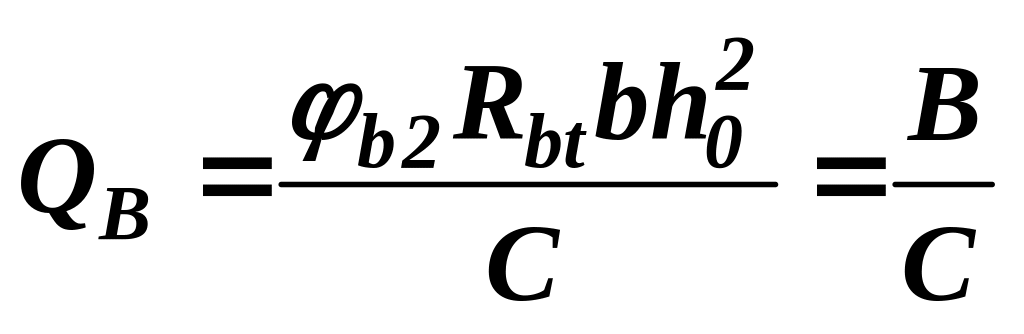

З (6.5) при f=0 і n=0 маємо:
,
(6.14)
де
.
(6.15)
Підставимо (6.14) і (6.15) в (6.1) і врахуємо (6.3):
.
(6.16)
Найменша несуча здатність перерізу
,
звідки
.
(6.17)

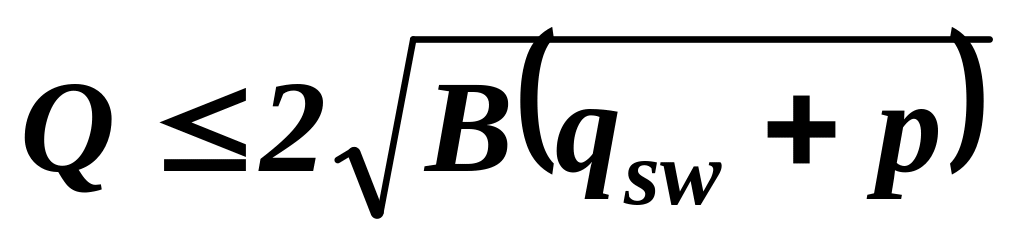

Підставивши (6.17) в (6.16), отримаємо умову міцності на дію поперечної сили з урахуванням найменшого значення несучої здатності похилого перерізу
.
(6.18)
Враховуючи (6.16), поперечна сила Qb, що сприймається хомутами і бетоном одночасно, буде дорівнювати
.
(6.19)
В реальних умовах експлуатації конструкції рівномірно розподілене навантаження Р на ділянці довжиною С може бути відсутнім (наприклад, між ребрами ребристих плит перекриття). Тоді, в запас міцності, можна переписати формулу (6.19) так:
.
(6.20)
При цьому довжина проекції похилого перерізу буде визначатися за формулою
.
(6.21)
На основі розрахункової схеми (рис. 6.2) можна записати
,
(6.22)
де n – кількість хомутів в поперечному перерізі елемента.
Якщо необхідно визначити крок хомутів, то з (6.20) визначають
.
(6.23)
З іншого боку, з формули (6.22)
.
(6.24)
Прирівнявши два останні рівняння, отримаємо
.
(6.24)
При розстановці поперечних стержнів по довжині елемента мають бути дотримані конструктивні вимоги, викладені в п. 5.1.
Контрольні запитання
1. Викресліть схему та запишіть умови міцності для розрахунку елементів, що працюють на згинання, на міцність за похилими перерізами.
2. Як розраховують крок та діаметр хомутів в елементах, що працюють на згинання?
Розділ 7
Елементи, що працюють на згинання.
Розрахунки на тріщиностійкість
7.1. Розрахунок на утворення тріщин у перерізах,
нормальних до поздовжньої осі елемента
В основу розрахунків на утворення тріщин покладено стадію І напружено-деформованого стану (див. п.4.2 та рис. 7.1).

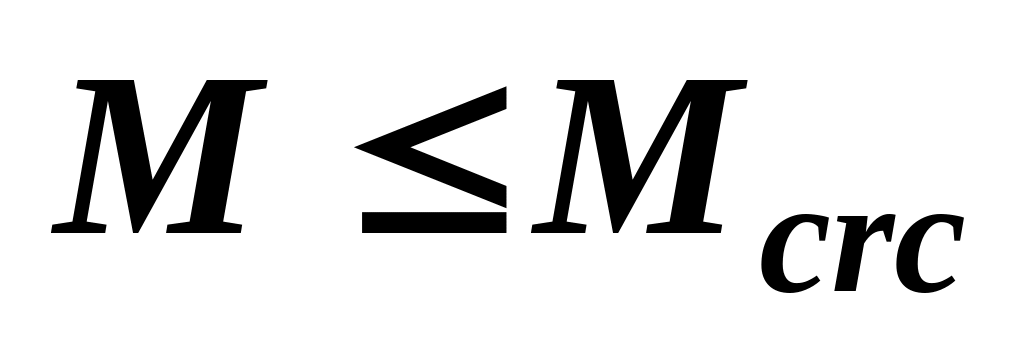

Тріщини у перерізі, нормальному до поздовжньої осі елемента, не утворюються, якщо виконується умова
,
(7.1)

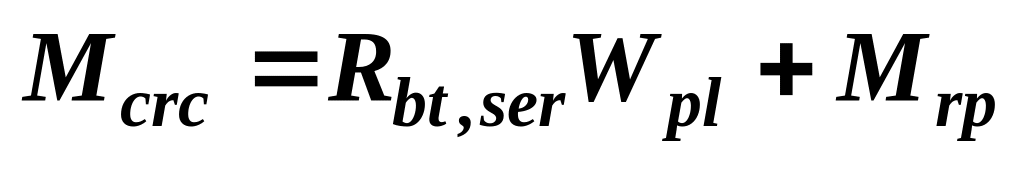

де М – згинальний момент в перерізі від дії зовнішнього навантаження; Mcrc – згинальний момент в перерізі, що сприймається перерізом перед утворенням тріщин. Його визначають за формулою:
,
(7.2)
де
(7.3)

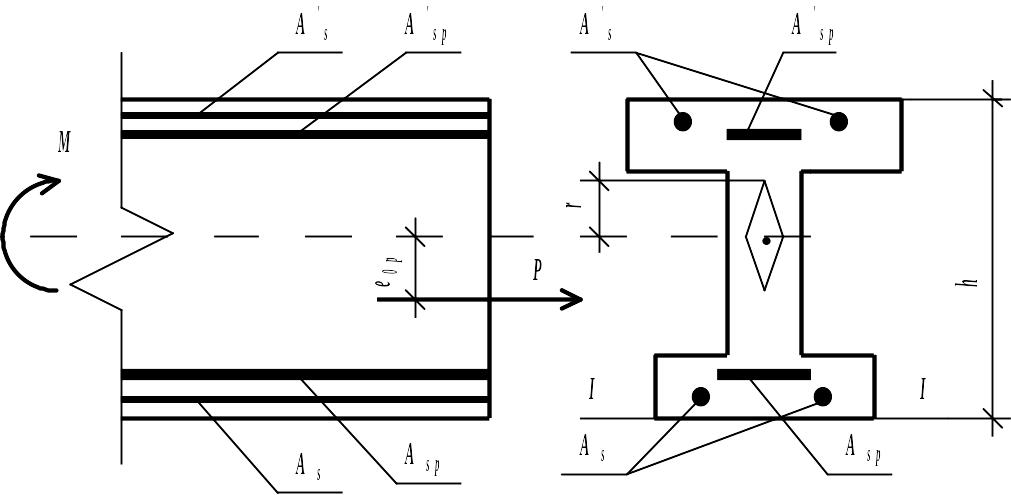

Рис. 7.1. До розрахунку елементів, що працюють на згинання, на утворення тріщин
Коефіцієнт залежить від форми перерізу (прямокутний, тавровий тощо) і визначається з таблиць. Інші позначення в формулі (7.2) і (7.3) див. п.4.4 і п.4.9...4.10.
Визначаючи величину r для попередньо напружених елементів, враховують коефіцієнт n:
(7.4)
де
(7.5)
