2.5. Стикування арматури

Арматурні стержні і зварні рулонні сітки стикують електрозварюванням або унапусток. Стержні стикують унапусток, перепускаючи їх на величину l > l_an, де l_an визначають за формулою . Тут _an дорівнює 0,9 та 0,65 для стержнів періодичного профілю та 1,55 і 1 для гладких; _an відповідно дорівнює 20 та 12; l_an не менш як 250 та 200 мм (перші значення для розтягнутої арматури в розтягнутому бетоні, другі — для стиснутої або розтягнутої арматури в стиснутому бетоні). На кінцях гарячекатаних гладких стержнів класу А-І загинають гаки, на довжині стику ставлять додаткову поперечну арматуру, площа якої має становити не менш як 50% площі арматури, що стикується (рис. 2.6, а).

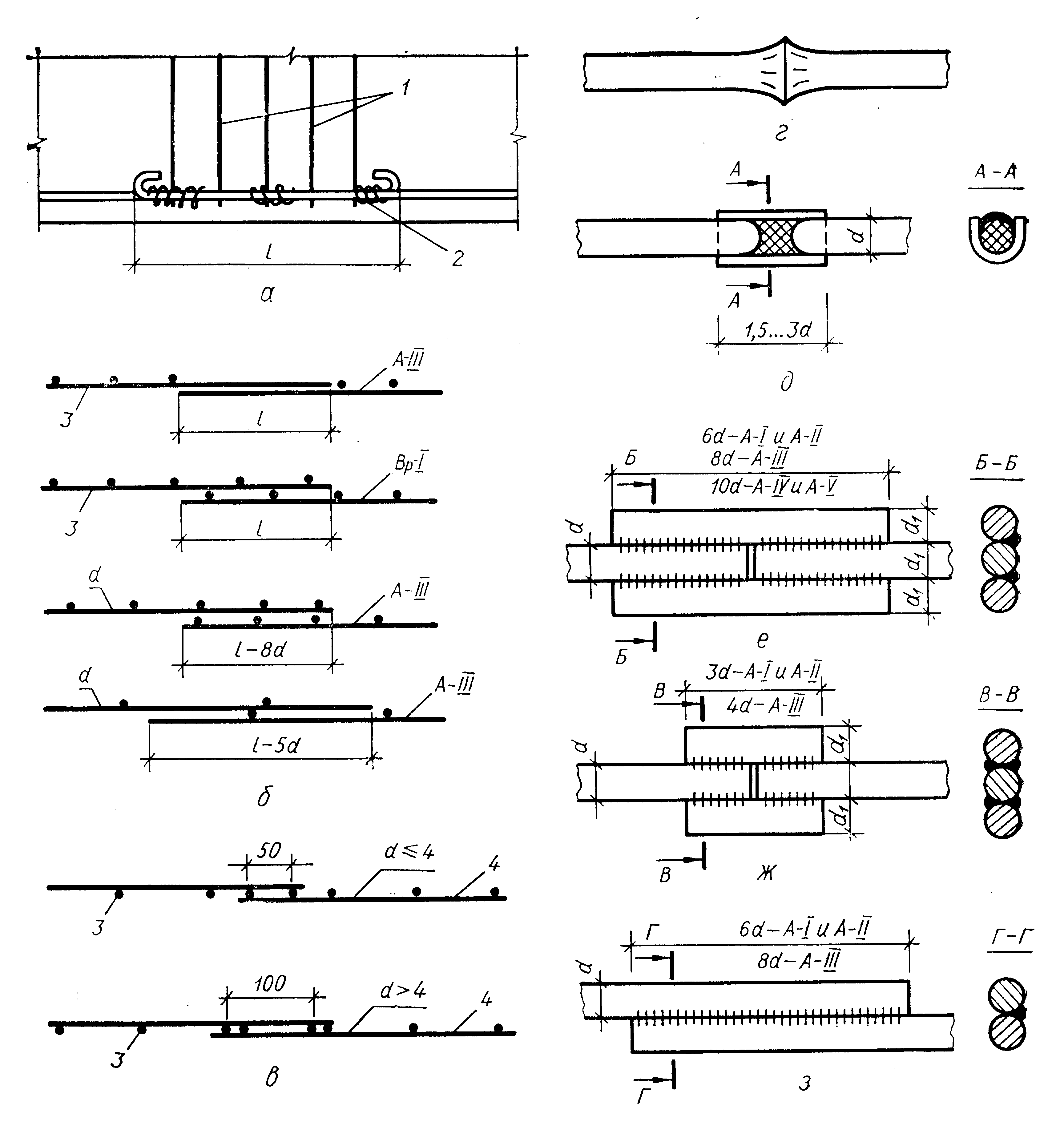

Рис. 2.6. Стикування стержнів та сіток унапусток і стержнів зварюванням: а — стержнів; б — сіток у напрямі робочої арматури; в — те саме, у напрямі розподільної арматури; г — стикування стержнів зварюванням устик; д — ванним зварюванням; е — з накладками при односторонніх швах; ж — те саме, при двосторонніх швах; з  унапусток при односторонніх швах; 1 — додаткові хомути площею не менш ніж половина площі арматури, що стикується; 2 — в’язальний дріт; 3 — робоча арматура; 4 — розподільна арматура

Кількість стикованої в перерізі арматури має не перевищувати 50% усієї арматури при стержнях періодичного профілю і 25% при гладких стержнях класу А-І. У центрально розтягнутих стержньових елементах стикувати робочу арматуру унапусток не допускається.

Довжину напуску сіток l у напрямі робочої арматури визначають розрахунком (рис. 2.6, б). Якщо робоча арматура сіток періодичного профілю класу А-ІІІ, то поперечних стержнів у зоні стику не ставлять. Довжину напуску сіток у напрямі розподільної арматури приймають 50 або 100 мм залежно від діаметра розподільної арматури (рис. 2.6, в).

Контактним зварюванням стикують стержні, виготовляючи каркаси з арматури класів А-І, А-ІІ та А-ІІІ діаметром 10...40 мм або заготовляючи напружувану арматуру класів А-ІV, A-V, Aт-IVc та Ат-Vск діаметром 10...25 мм (рис 2.6, г). Стержні діаметром 20...40 мм під час монтажу збірних залізобетонних конструкцій з’єднують ванним зварюванням (рис. 2.6, д). Практикують також стикування арматури з накладками зі стержнів , проте ці стики не завжди можна розмістити в опорних перерізах конструкцій і , крім того , влаштування таких стиків погіршує умови бетонування (рис. 2.6, е...ж).

Нині застосовують спосіб стикування стиснутих стержнів періодичного профілю з’єднуванням сталевою перфорованою трубкою, заповненою розчином.

Контрольні запитання

1. Як класифікують арматуру за функціональним призначенням?

2. Для чого призначені поздовжня та поперечна робочі арматури?

3. Для чого призначена конструктивна арматура?

4. Для чого призначена монтажна арматура?

5. Як поділяють арматуру за способом виготовлення та за видом поверхні?

6. Викресліть діаграму напруження – деформації для гарячекатаної арматури та поясніть її.

7. Викресліть діаграму напруження – деформації для термічно зміцненої арматури та поясніть її.

8. Викресліть діаграму напруження – деформації для дротяної арматури та поясніть її.

9. Охарактеризуйте зварюваність та холодноламкість арматури.

10. Як впливає високотемпературний нагрів на арматурну сталь?

11. Які класи арматури Ви знаєте? Як їх розрізнити між собою?

12. Яку арматуру застосовують для виготовлення попередньо напружених залізобетонних конструкцій? Чому?

13. Яку арматуру використовують для виготовлення залізобетонних конструкцій без попереднього напружування? Чому?

14. Розшифруйте запис марки сталі 20ХГ2Ц.

15. Як відрізнити за зовнішнім виглядом арматуру класу А-ІІ від арматури класу А-ІІІ?

16. Як розрізнити між собою за зовнішнім виглядом арматуру класів А-ІV…А-VІІ?

17. Для яких арматурних виробів використовують арматуру класу Вр-І?

18. Яку арматуру використовують як поперечну?

19. Яку арматуру використовують як монтажну та конструктивну?

20. Охарактеризуйте арматуру класів К-7 та К-19.

21. Які зварні сітки використовують для армування плит? Дайте їх характеристику.

22. Розшифруйте марку сітки .

23. Розшифруйте марку сітки .

24. Яким способом можна виготовляти сітки для армування залізобетонних конструкцій?

25. Яким способом можна виготовляти каркаси для армування залізобетонних конструкцій?

26. Який мінімальний розмір кінцевих випусків поздовжніх та поперечних стержнів у зварних сітках і каркасах?

27. Опишіть метод армування в’язаною арматурою. Які його переваги та недоліки?

28. При яких прольотах конструкцій використовують стержньову, а при яких дротяну попередньо напружувану арматуру? Чому?

29. У яких випадках попередньо напружувану арматуру необхідно встановлювати у стиснутій зоні елементів, що працюють на згинання?

30. У чому полягає суть сталефібробетону?

31. Які існують способи стикування арматури?

32. Як стикують арматурні стержні унапусток?

33. Як стикують арматурні сітки унапусток?

34. Яку арматуру і як можна стискувати зварюванням?
