12. Молниезащита
Молния – разряд
между электрически заряженным облаком
и землей или между разноименно заряженными
частями двух облаков (t
100
мкс, I=100-200
кА, T=30000
0C).
Основные виды опасности:
Прямой удар молнии.
электростатическая и электромагнитная индукция.
Проникновение («занос») электрического потенциала в здания.
Наибольшую опасность представляет прямой удар молнии, когда из-за высокой температуры в канале молнии происходит мгновенный нагрев конструкций здания, воздуха, его расширение, образование ударной воздушной волны, вызывающей разрушения.
Вторичное воздействие связано с возникновением электростатической и электромагнитной индукции.
Электростатическая индукция проявляется в том, что на изолированных металлических предметах в результате разряда молнии наводятся опасные электрические потенциалы, в результате чего возможно искрение между отдельными металлическими элементами конструкций и оборудования.
Под действием электромагнитной индукции в незамкнутых металлических контурах в результате изменения тока молнии, следовательно, магнитного поля, наводится ЭДС, что приводит к опасности искрения в местах сближения этих контуров.
«Занос» электрического потенциала в здания происходит по его внутренним и внешним металлическим сооружениям и коммуникациям (эстакады, монорельсы, канатные дорожки, трубопроводы, кабели с металлическими оболочками и др.).
Молниезащита осуществляется путем устройства молниеотводов и основана на свойстве молнии поражать наиболее высокие и хорошо заземленные металлические сооружения.
Молниеотвод состоит из:
опоры (несущей части);
молниеприемника, непосредственно воспринимающего удар молнии;
токоотвода, соединяющего молниеприемник с заземлителем;
заземляющего устройства, через которое ток стекает в землю.
По типу молниеприемника молниеотводы могут быть:
стержневые;
тросовые;
сеточные.
По количеству – одиночные, двойные, многократные.
а) б)
в)

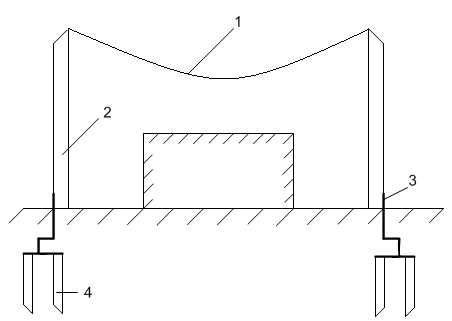

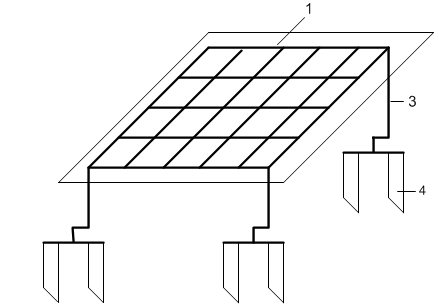

Рис. 13.-Виды молниеотводов: а--- стержневой одиночный молниеотвод; б--- тросовый молниеотвод; в--- сеточный молниеотвод: 1--- молниеприемник; 2--- опора; 3--- токоотвод; 4--- заземляющее устройство
Молниеотводы образуют зону защиты – это пространство, в котором обеспечивается защита зданий от прямых ударов молнии. Различают зону защиты типа А, обладающую степенью защиты 99,5% и выше, и типа Б – 95% и выше.
Для зоны типа Б
высота одиночного стержневого молниеотвода
при известных величинах
и
,
может быть определена по формуле:
,
где --- радиус зоны защиты молниеотвода, равный половине длины
здания, м.
--- высота защищаемого здания.
В зависимости от значения зданий и сооружений, вероятности возникновения в них пожаров и взрывов устанавливают три категории молниезащиты.
Здания и сооружения, отнесенные к I и II категориям молниезащиты, должны быть защищены от прямых ударов молнии и её вторичных проявлений, а к III категории – только от прямых ударов.
