  1. Причины поражения электрическим током.

  1. Появление напряжения на металлических нетоковедущих частях электрооборудования вследствие:

    • нарушения изоляции токоведущих частей;

    • контакта с неизолированными токоведущими частями;

    • индукции от высоковольтных электроустановок и электрических сетей;

    • удара молнии.

  2. Прикосновение к токоведущим частям, находящимся под напряжением.

  3. Возникновение шагового напряжения.

  4. Возникновение электрической дуги при эксплуатации высоковольтных электроустановок.

  5. Неправильный монтаж электрооборудования и электросетей.

  6. Отсутствие или неисправность электрозащитных устройств.

  7. Нарушение правил техники безопасности при эксплуатации электроустановок и электросетей.

6. Мероприятия по предупреждению поражения электрическим током.

Основные нормативные документы по электрической безопасности:

1) Правила устройства электроустановок (ПУЭ)--- регламентирует требования безопасности к конструкции электрооборудования и электросетей.

2) Межотраслевые правила по охране труда при эксплуатации электроустановок (ПОТ РМ-016-2001)--- регламентирует требования безопасности при эксплуатации, ремонте и обслуживании электроустановок и электросетей.

Основные мероприятия.

1.Выбор электрооборудования в исполнении соответствующем условиям эксплуатации.

2. Ограждения неизолированных токоведущих частей.

3. Монтаж неизолированных токоведущих частей в недоступных местах.

4. Защитное заземление оборудования.

5. Зануление оборудования.

6. Защитное автоматическое отключение оборудования.

7. Применение блокировочных устройств.

8. Периодическое техническое испытание электрооборудования:

  • измерение сопротивления устройств;

  • измерение сопротивления изоляции токоведущих частей;

  • измерение сопротивление петли «фаза-ноль»;

9. Применение разделительных трансформаторов.

10. Применение малых напряжений.

11. Применение двойной изоляции. Двойная изоляция – это изоляция токоведущих частей и нетоковедущих частей, которые могут оказаться под напряжением.

12. Использование средств индивидуальной защиты (диэлектрические перчатки, боты, калоши и т.п.).

    1. Защита от поражения электрическим током при переходе напряжения на металлические не токоведущие части оборудования.

Для защиты от поражения электрическим током, при появлении напряжения на корпусе оборудовния, используют:

  1. защитное заземление оборудования;

  2. защитное зануление оборудования;

  3. защитное автоматическое отключение.

Защитное заземление оборудования

Защитным заземлением называется преднамеренное электрическое соединение металлических нетоковедущих частей оборудования, которые могут оказаться под напряжением, с землей при помощи заземляющего устройства (рис.4).

Rч

Rз

Iз

Рис.-4. Защитное заземление оборудования

Принцип действия защитного заземления заключается в снижении до безопасных значений напряжений прикосновения и шага.

Снижение напряжения прикосновения обеспечивается:

  • уменьшением сопротивления заземляющего устройства;

  • путем выравнивания потенциалов основания, на котором стоит человек и заземляемого оборудования;

Снижение шагового напряжения обеспечивается за счет равномерного распределения электродов заземлителя на площадке обслуживания.

Область применения защитного заземления:

      1. Электрические сети напряжением до 1000 В.

1.1) переменного тока трехфазные, трехпроводные с изолированной нейтральной точкой источника тока;

1.2) переменного тока однофазные двухпроводные с изолированным выводом источника тока;

1.3) постоянного тока с изолированной средней точкой источника тока.

2) Электрические сети напряжением выше 1000 В переменного и постоянного тока с любым режимом нейтральной и средней точек источника тока.

Зануление оборудования

Защитное зануление – преднамеренное электрическое соединение металлических не токоведущих частей оборудования, которые могут оказаться под напряжением с нейтральной точкой источника тока при помощи нулевого провода (рисунок 5).

Iкз

Iкз

Iкз

Iкз

Рисунок 5 - Зануление оборудования

Принцип действия заключается в превращении замыкания фазы на корпус в однофазное короткое замыкание, вызывающее ток короткого замыкания, которое обеспечивает автоматическое отключение поврежденной электрической установки от питания сети.

Область применения:

1.Электрические сети напряжением до 1000 В.

а) переменного тока трехфазные четырехпроводные с глухо заземленной нейтральной точки источника тока;

б переменного тока однофазные двухпроводные с глухо заземленным выводом источника тока;

в) постоянного тока с глухо заземленной средней точкой источника тока.

Защитное автоматическое отключение

Защитное отключение – это быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения человека током.

Такая опасность может возникнуть:

1) при замыкании фазы на корпус;

2) при понижении сопротивления изоляции токоведущих частей ниже допустимого значения;

3) при непосредственном прикосновении человека к токоведущим частям, находящимся под напряжением.

Основными элементами устройства защитного отключения (УЗО) являются прибор защитного отключения и автоматический выключатель.

Устройство ЗО, реагирующее на появление напряжения на корпусе:

В прибор защитного отключения - входят: 1) датчик - входное звено устройства, воспринимающее воздействие извне и осуществляющее преобразование этого воздействия (т. е. входной величины) в соответствующий сигнал; датчиком служат, как правило, реле соответствующего типа; 2) усилитель, предназначенный для усиления сигнала датчика; 3) цепи контроля, служащие для периодической проверки исправности защитного отключения; 4) вспомогательные элементы - сигнальные лампы и измерительные приборы (например, омметр), характеризующие состояние электроустановки.

Автоматический выключатель – аппарат, предназначенный для включения и отключения цепей под нагрузкой. Он должен отключать цепь автоматически при поступлении сигнала от прибора защитного отключения.

В сетях до 1000 В в качестве выключателей, удовлетворяющих требованиям защитного отключения, успешно применяются контакторы, т. е. выключатели, снабженные электромагнитным управлением в виде удерживающей катушки, магнитные пускатели - трехфазные контакторы переменного тока, снабженные тепловыми реле для автоматического отключения при перегрузках потребителей, автоматические выключатели - наиболее сложные отключающие аппараты до 1000 В, в том числе быстродействующие автоматы; специальные выключатели, предназначенные для работы в устройствах защитного отключения.

Основные требования, которым должны удовлетворять УЗО:

1) высокая чувствительность, т.е. способность реагировать на небольшие изменения входной величины;

2) малое время отключения (tоткл = 0,05 – 0,2 с);

3) избирательность действия, т.е. способность отключать только поврежденный объект;

4) способность осуществлять самоконтроль исправности, т.е. способность реагировать на неисправности в собственной схеме отключением защищаемого объекта;

5) достаточная надежность.

Упрощенная схема одного из устройств защитного отключения представлена на рис. 6

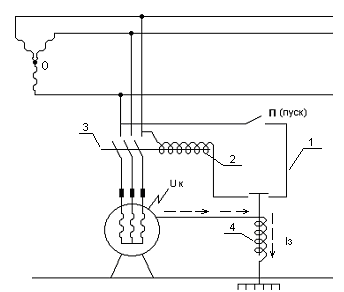

Рис.-6. Защитное отключение, реагирующее на появление напряжения на корпусе

Для пуска двигателя необходимо нажать на кнопку П (пуск) магнитного пускателя. По цепи магнитного пускателя 1 пойдет электрический ток, катушка 2 втягивает сердечник контактора 3 и замыкает электросеть. Двигатель начинает работать . В случае появления на корпусе электродвигателя напряжения Uк, например, в следствии нарушения изоляции обмотки и замыкания фазы на корпус, через катушку 4 реле реле напряжения РН в землю пойдет электрический ток Iз. Катушка 4 выталкивает стержень и размыкает цепь магнитного пускателя. По катушке 2 электрический ток не идет, катушка не удерживает сердечник и контактор 3 размыкает цепь, по которой электроэнергия поступает в электродвигатель. Электродвигатель останавливается.

Область применения устройств защитного отключения практически не ограничена: они могут применяться в сетях любого напряжения и с любым режимом нейтрали.
