Приймання будівельних об'єктів під монтаж

Готовність будівельних конструкцій до монтажу і порядок здачі – приймання об'єктів і фундаментів під монтаж визначаються СНіП (ДБН).

Прийманню фундаментів передує розбиття монтажних осей і висотних реперів – орієнтирів, щодо яких встановлюють і вивіряють устаткування.

Прийманню підлягають:

  • Підстави і фундаменти під устаткування, що монтується;

  • Тимчасові фундаменти під монтажні механізми і пристрої, такелажне обладнання;

  • Рейкові шляхи кранів;

  • Тимчасові шляхи під монтажні механізми.

Розбиття головних монтажних осей і висотних реперів

Ця робота виконується по кресленнях ПВР.

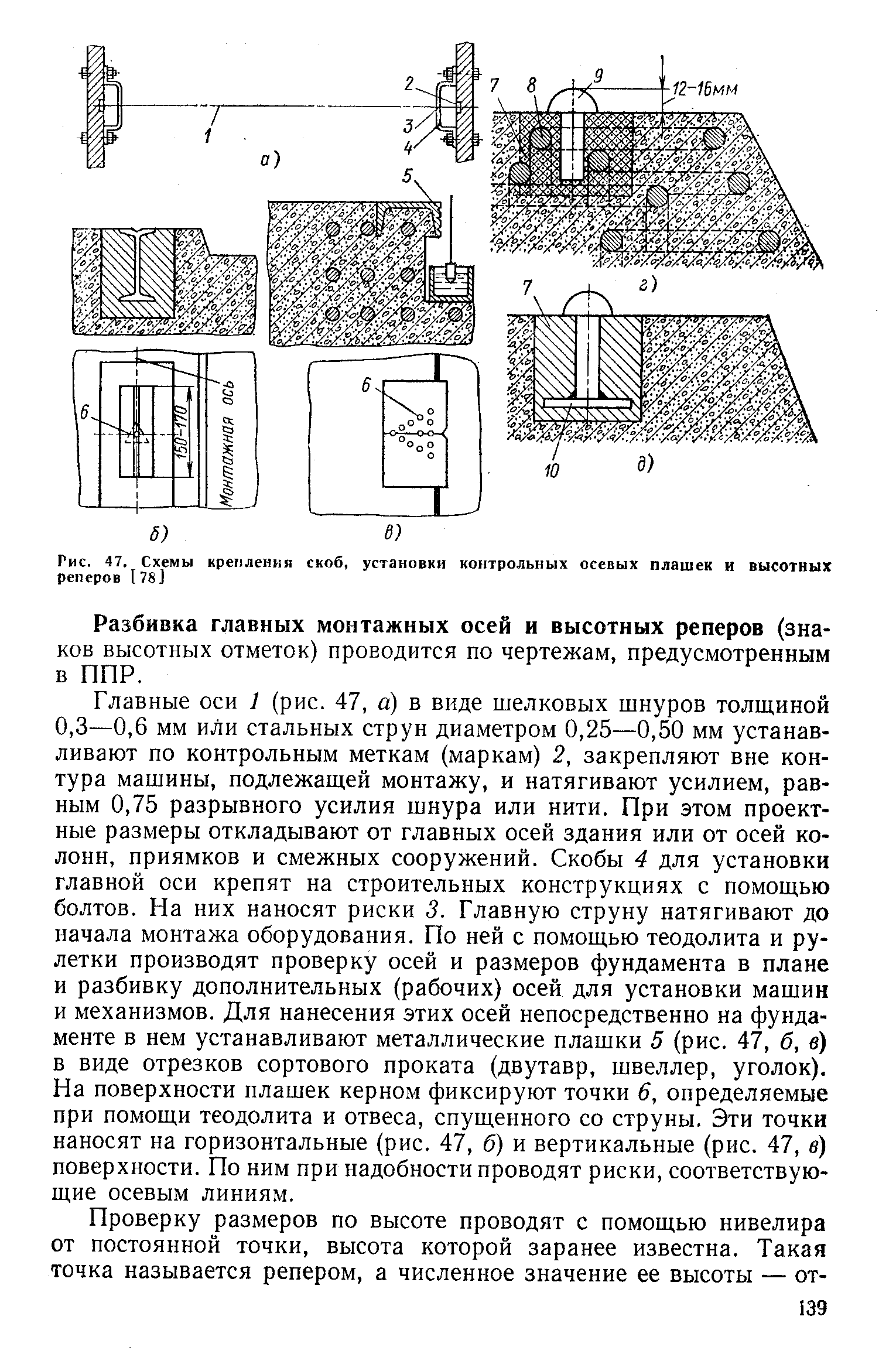

Головні осі у вигляді сталевих струн завтовшки 0.25 – 0.5 мм встановлюють по контрольних мітках (марках), закріплюють поза контуром машини, що монтується, і натягують зусиллям, рівним 0.75 від розривного зусилля струни. При цьому необхідні розміри відкладають від головних осей будівлі або осей колон, приямків і суміжних споруд. Скоби для установки головної осі кріплять на будівельних конструкціях за допомогою болтів і наносять на них мітки. Головну струну натягують до початку монтажу устаткування.

Від цієї осі за допомогою теодоліта і рулетки перевіряють вісі і розміри фундаменту в плані і розбивають додаткові робочі вісі для установки машин і механізмів.

Для їх нанесення у фундамент заливають відрізки сортового прокату (двутавр, швелер). Вісі визначають за допомогою теодоліта і схилу, спущеного із струни, і наносять керном на відрізках прокату у вигляді ряду точок.

Розміри по висоті перевіряють за допомогою нівеліра від постійної мітки, висота якої відома. Така мітка називається «репер», а значення висоти – відміткою. Репером може служити клепка D 25-30мм, приварена до арматури фундаменту і залита розчином.

Мітки на плашках і реперах, що фіксують подовжні і поперечні осі устаткування і висотні відмітки, називаються геодезичним обґрунтуванням фундаменту.

Приймання фундаментів і тимчасових монтажних шляхів кранів

Фундамент складається з підошви, передаючої тиск на грунт, власне фундаменту і заставних частин. Заставні частини це:

  • Анкерні болти, плити і ін., призначені для кріплення устаткування;

  • Трубопроводи для прокладки кабелів і комунікацій;

  • Деталі для облицювання і оздоблення окремих частин фундаменту.

Фундамент приймають після затвердіння бетону і зняття опалубки. Його обстукують молотком (відсутність раковин), перевіряють зубилом твердість, оглядають на наявність тріщин, перевіряють міцність випробуванням зразків, відібраних (залитих) при заливці фундаменту. За допомогою геодезичних інструментів перевіряють розміри фундаменту по висоті і в плані, розташування заставних частин. Відхилення розмірів фундаменту і розташування заставних частин повинне відповідати ДБН і технічній документації.

Різьблення анкерних болтів не повинне мати забоїн і дрантя і повинна бути покрита антикорозійним мастилом.

Результати приймання постійних і тимчасових фундаментів оформляють актом з додатком виконавчих креслень з проектними і фактичними розмірами. До нього прикладають також акти на «приховані» роботи: рід ґрунту, марки бетону і ін.

Здачу/приймання рейкового шляху крана оформляють актом, до якого прикладають геодезичні схеми перевірки шляху. Відхилення рейкового шляху від проектних розмірів і зазори в стиках рейок повинні відповідати правилам Держнаглядохоронпраці і ТУ на кран. Тимчасові монтажні шляхи для баштових, козлових і ін. кранів повинні строго відповідати проекту.
