Лекція 3Монтажні крани. Перевірка та випробування такелажного обладнання Монтажні крани
Для виконання монтажних робіт застосовують монтажні крани різних типів. При цьому значно скорочуються терміни виконання монтажних робіт, в 4-5 разів знижується їх вартість, в 3-4 рази підвищується продуктивність праці.
Загальна технічна характеристика монтажних кранів
Тип крана |
Вантажопід'єм-ність, т |
Виліт крюка або проліт моста, м |
Висота підйому крюка, м |
Гусеничні універсальні |
8 - 50 |
4 - 30 |
5 – 35 |
Гусеничні монтажні |
16 – 250 |
6 – 46 |
5 – 87 |
Пневмоколісні |
16 – 100 |
4 – 25 |
5 – 50 |
Автомобільні |
10 – 25 |
3 – 17 |
5 – 16 |
Колісні на спецшасі |
10 – 160 |
5 – 32 |
5 – 46 |
Баштові |
3 – 160 |
6 – 45 |
15 – 90 |
Козлові |
3 – 320 |
15 – 40 |
до 40 |
Залізничні монтажні |
15 – 200 |
3 – 15 |
10 – 15 |
Трубоукладачі |
2 – 35 |
1 – 6 |
1,2 – 5 |
Мостові електричні |
5 – 630 |
11 – 32 |
12 – 30 |
Портальні |
5 – 150 |
20 – 30 |
40 - 45 |
Здебільшого застосовуються стрілові самохідні крани.
Стрілові самохідні крани
Переваги:
Універсальність, що дозволяє виконувати різні види робіт в умовах, що розрізняються;
Мобільність – можливість швидкого перекидання з об'єкту на об'єкт;
Маневреність, тобто можливість переміщатися по монтажному майданчику своїм ходом;
Стійкість – відсутність необхідності в додаткових кріпленнях або істотне зниження об'єму робіт з їх підготовки;
Висока енергоозброєність – скорочення об'єму ручної праці і виконання робочих рухів з високими швидкостями;
Можливість переміщення по робочому майданчику з вантажем на крюку при невеликому зниженні вантажопідйомності;
Багатократність використання;
Недоліки:
Зниження вантажопідйомності із збільшенням вильоту стріли;
Невеликий простір під стрілою при роботі з прямими стрілами;

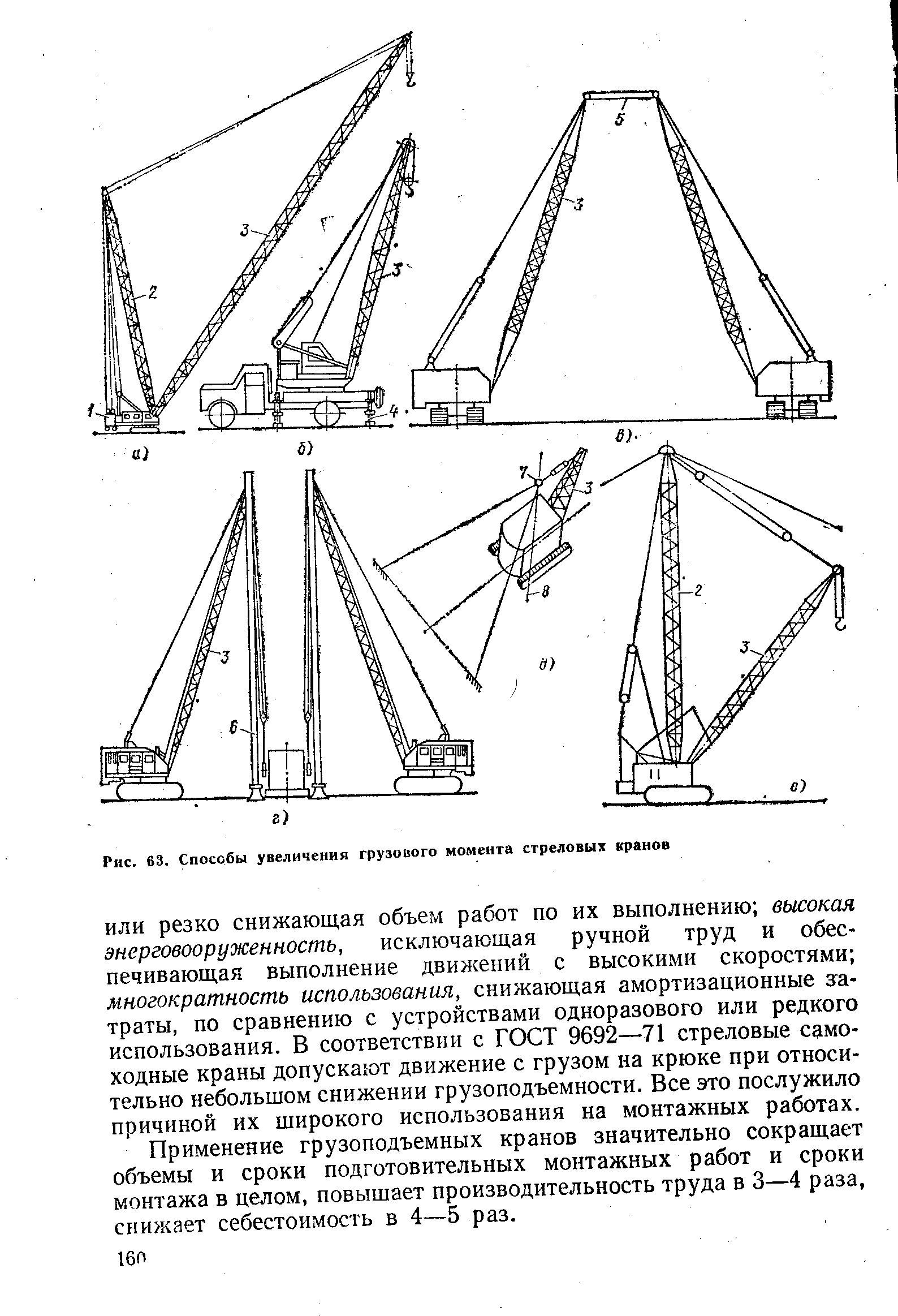

Методи подолання недоліків:
Підвищення стійкості і вантажопідйомності крана при максимальних вильотах:
Устаткування противагами;
Збільшення опорного контуру за рахунок виносних опор;
Кріплення оголовка стріли до будівельних конструкцій;
Тимчасове з'єднання оголовків двох стріл горизонтальним шарнірним ригелем;
Встановлення оголовка на тимчасову жорстку опору;
Розчалювання стріли з установкою блоку розчалювань на осі обертання крана;
Застосування щоглового оснащення;
Збільшення висоти підйому за рахунок подовження стріли типовими вставками;
Збільшення під стрілового простору;
Оснащення настановними дзьобами або гусаками;
Перехід на баштово-стрілове виконання.
Гусеничні
Застосування – Монтаж і укрупнювальне складання устаткування і будівельних конструкцій.
Переваги:
Переміщення без спеціальних шляхів і робота без виносних опор;
Хороша стійкість на ґрунтових підставах;
Хороша маневреність і прохідність.
Недоліки:
Мала швидкість пересування;
Необхідність перевезення ЖД або автотранспортом.
Привід від: ДВС; власних електростанцій дизеля; від зовнішньої мережі 380в.
Механізм підйому має дві робочі швидкості: нормальну; посадочну.
Розсувний гусеничний хід: для транспортування; робоче положення.
