Создание детали

Создание модели детали в Autodesk Inventor включает в себя следующие этапы работы:

• построение эскизов;

• создание на основе эскизов 3D–тел;

• добавление конструктивных элементов;

• параметризация.

Модель детали создается на основе файла шаблона с расширением .ipt.

Первым шагом на пути создания модели детали является создание эскиза. Затем на основании эскиза строится конструктивный элемент путем применения операций выдавливания, вращения, сдвига и др. (рис. 25).

Рис. 25. Панель инструментов Создать

Более подробно с этими командами мы познакомимся при выполнении упражнений.

Упражнение 4

Задание: построить модель детали, изображенной на рисунках 26–27.

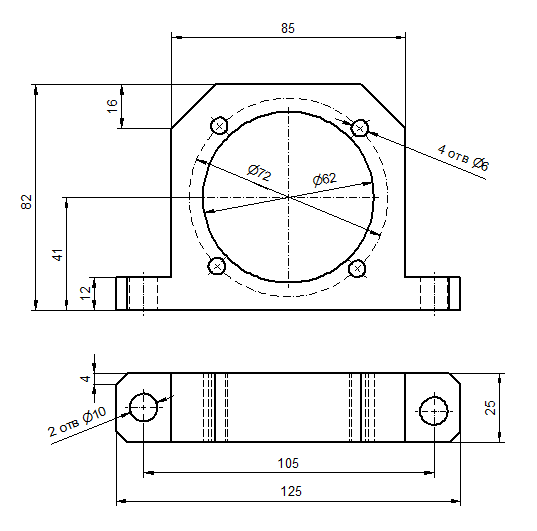

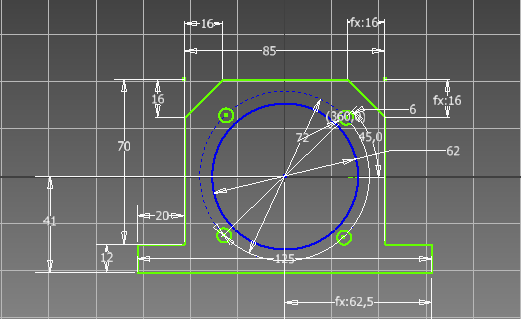

Рис. 26. Деталь

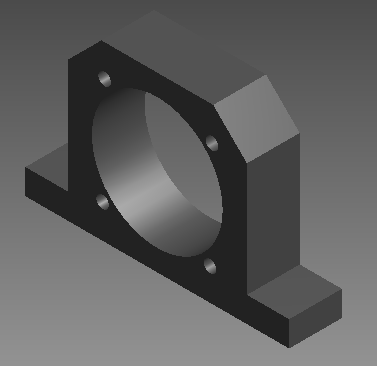

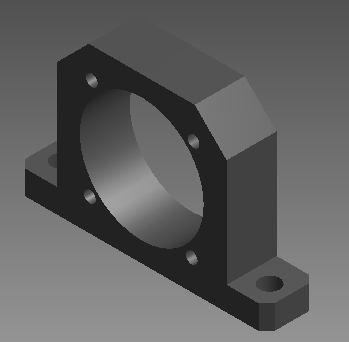

Рис. 27. 3D–модель корпуса

Ход работы

1. Установите единицы измерения – миллиметры.

2. Начертите отрезок длиной 125 мм.

3. Установите зависимость его расположения относительно начала координат (рис. 28).

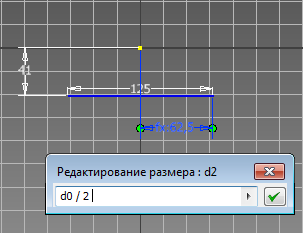

Рис. 28. Отрезок длиной 125 мм

4. С помощью команды Отрезок постройте контур детали (рис. 29).

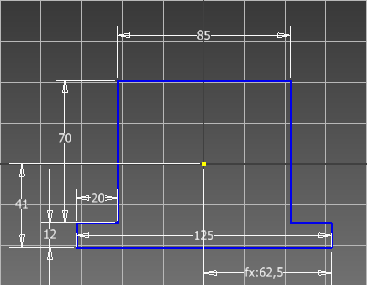

Рис. 29. Контур детали

5. С помощью команды Фаска постройте 2 фаски длиной по 16 мм (рис. 30–32).

Рис. 30. Выбор команды Фаска

Рис. 31. Диалоговое окно 2D Фаска

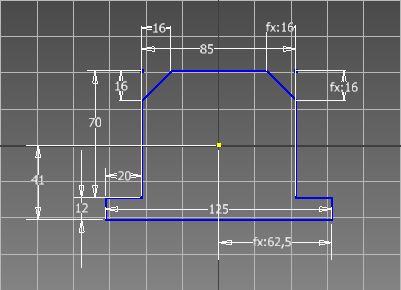

Рис. 32. Построенная фаска

6. Постройте окружность диаметром 62 мм с центром в точке начала координат.

7. Постройте вспомогательную окружность диаметром 72 мм с центром в точке начала координат (рис. 33).

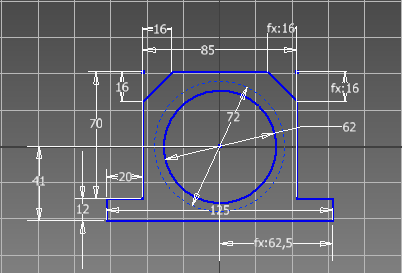

Рис. 33. Построение вспомогательной окружности

8. Постройте окружность диаметром 6 мм с центром на вспомогательной окружности и под углом 45° к оси Ох.

9. Постройте круговой массив из окружностей диаметром по 6 мм (рис. 34, 35).

Рис. 34. Диалоговое окно Круговой массив

Рис. 35. Построение кругового массива

10. Построение первого эскиза завершено. Нажмите на кнопку .

11. С помощью команды выдавите эскиз на глубину 25 мм (рис. 36, 37).

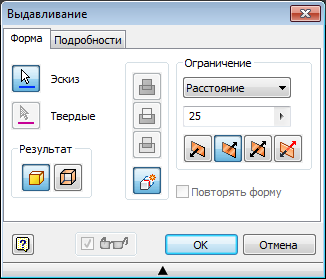

Рис. 36. Диалоговое окно Выдавливание

Рис. 37. Применение команды Выдавливание

12. С помощью команды Фаска постройте необходимые фаски на основании фигуры (рис. 38).

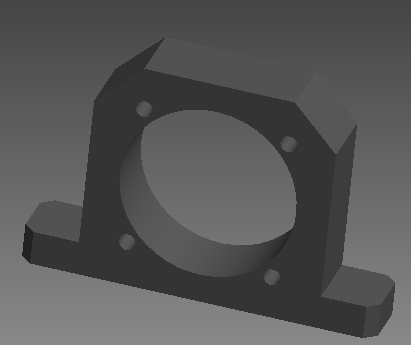

Рис. 38. Построение фасок

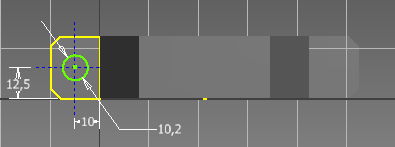

13. Постройте второй эскиз в плоскости Xz (рис. 39).

Рис. 39. Построение второго эскиза

14. С помощью команды постройте отверстие.

15. Второе отверстие получите путем копирования первого отверстия (рис. 40).

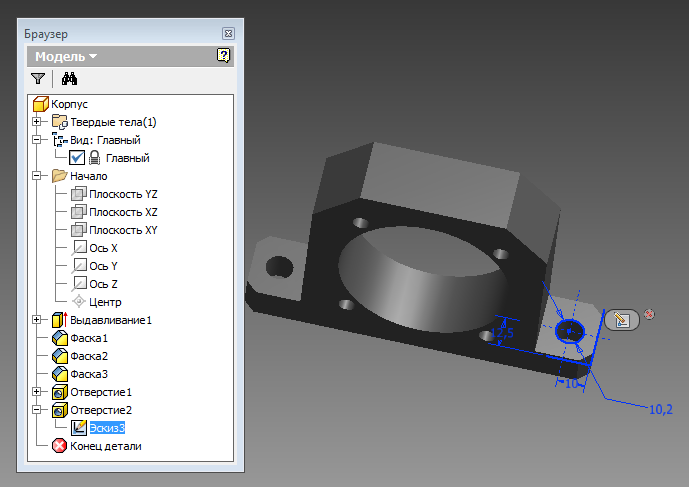

Рис. 40. Окончательный вид детали

16. Сохраните деталь и покажите работу преподавателю.

Создание сборки

Сборка – это набор зависящих друг от друга компонентов.

В Autodesk Inventor существует два подхода к созданию сборок: «сверху – вниз» и «снизу – вверх».

Подход «снизу – вверх» подразумевает то, что в файл изделия включаются уже готовые детали. Соответственно при проектировании «сверху – вниз» сначала разрабатываются критерии, а затем создаются компоненты, удовлетворяющие этим критериям.

Традиционным является подход «снизу – вверх». Рассмотрим его на примере выполнения следующего упражнения.

Упражнение 5

Задание: построить сборку деталей, изображенную на рисунке 42.

Ход работы

1. Создайте файл сборки (рис. 41).

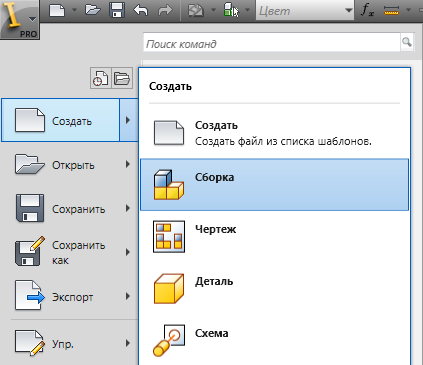

Рис. 41. Создание сборки

2. Выполните команду: Инструменты  и установите единицы измерения – миллиметры.

3. Перейдите на вкладку ленты Сборка и выполните команду .

4. На рабочее поле вставьте модель корпуса из предыдущей работы.

5. С помощью команды добавьте к сборке винт и шайбу (рис. 42).

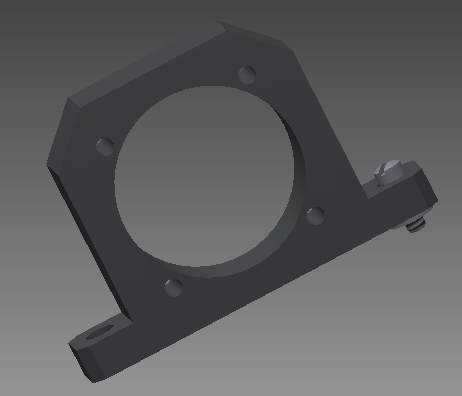

Рис. 42. Добавление деталей в сборку

6. Покажите работу преподавателю.
