Исследование трехфазного асинхронного двигателя с короткозамкнутым ротором, тормозящий момент на валу которого создаЕт генератор постоянного тока

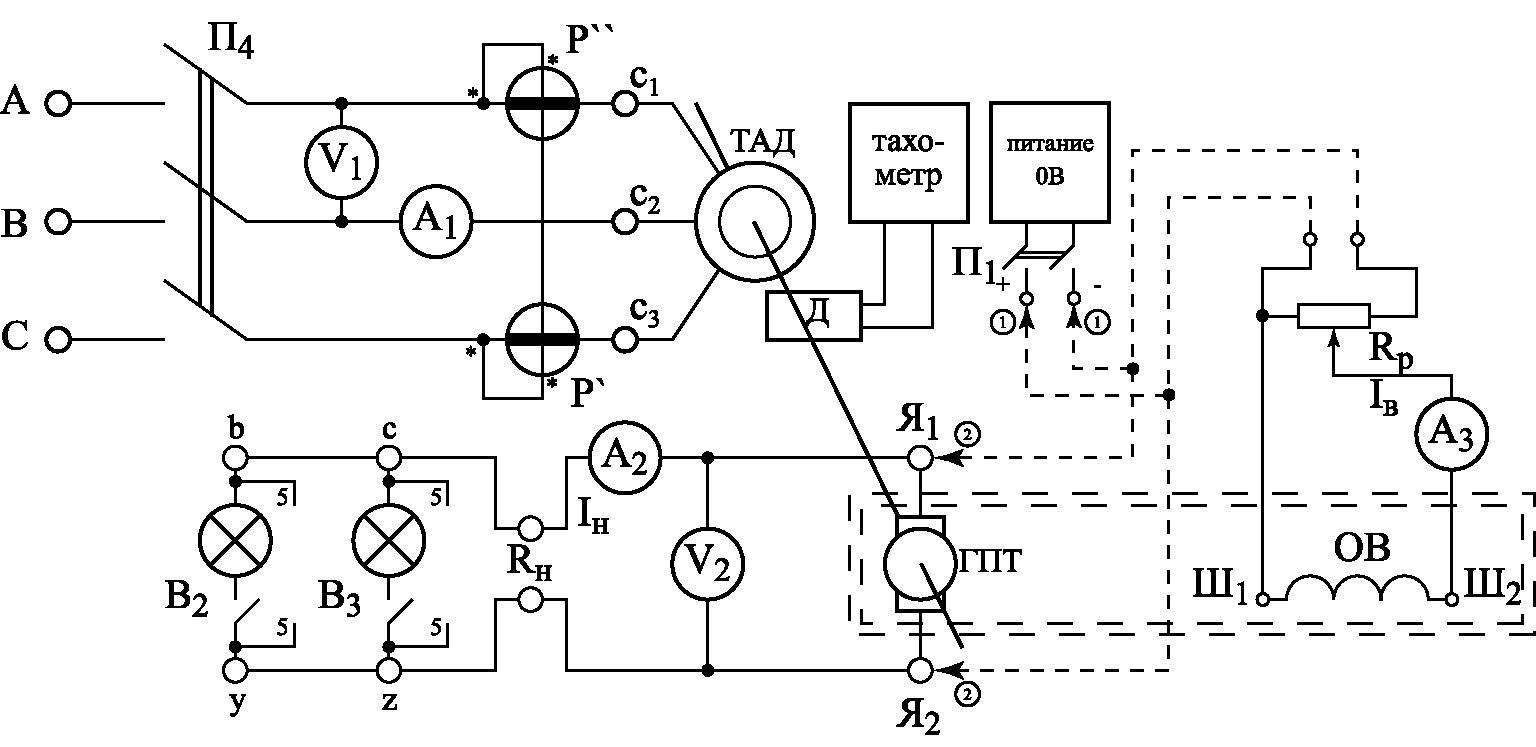

Электрическая схема опыта
Паспортные данные машин:
Таблица 7.1.
-
Двигатель
Генератор
Pн, Вт
250
Pн, Вт
250
Uн, В
220
Uн, В
180
Iн, А
1,26
Iн, А
1,8
n1, мин–1
3 000
Iвн, А
0,15
n2, мин–1
2 760
η
68%
cos φ
0,77
Результаты измерений и вычислений
Характеристика холостого хода ГПТ при независимом возбуждении ОВ
Таблица 7.2.
Увеличение Iв |
Уменьшение Iв |
|||||||||||
Iв, А |
|
|
|
|
|
0,25 |
|
|
|
|
0 |
|
E, В |
|
|
|
|
|
|
|
|
|
|
|
Внешняя характеристика ГПТ при независимом и параллельном возбуждении
Таблица 7.3.
Независимое возбуждение |
Параллельное возбуждение |
|||||||||||
I, А |
|
|
|
|
|
|
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
|
|
|
|
|
|
Рабочие характеристики асинхронного двигателя
Таблица 7.3.
Измерено |
Вычислено |
||||||||||
№ |
I1, А |
Iя, А |
Р`, Вт |
Р``,Вт |
n,мин-1 |
P1, Вт |
cos φ1 |
М, Нм |
P2, Вт |
η, % |
S |
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
Расчетные формулы:
,
,
,
,
,
