Выбор редуктора.

Диаметр барабана 3 метра, тогда частота, с которой должен вращаться барабан, чтобы обеспечить заданную скорость будет равна:

Скорость двигателя с учетом номинального скольжения:

Тогда передаточное отношение редуктора можно найти из выражения:

Выбираем двухступенчатый редуктор Ц2Ш-1120 с передаточным числом 9 [4].

Таблица 2.3

Технические данные редуктора Ц2Ш-1120

Параметр и единица измерения	Значение
Номинальное передаточное число	9
Момент на тихоходном валу, к	208-355
КПД, %	98

Проверка двигателя:

- по эквивалентному моменту двигателя М_дв.ном > М_экв:

Данное условие выполняется.

- по эквивалентному току двигателя I_дв.ном > I_экв:

Данное условие выполняется.

- по перегрузочной способности К_M > :

Проверка показывает, что выбранный двигатель подходит для привода заданного механизма.

Основной схемой вентильного каскада, получившей наибольшее распространение, является схема с промежуточной цепью постоянного тока и неуправляемой роторной группой вентилей. Эта схема отличается максимальной простотой и надежностью [5].

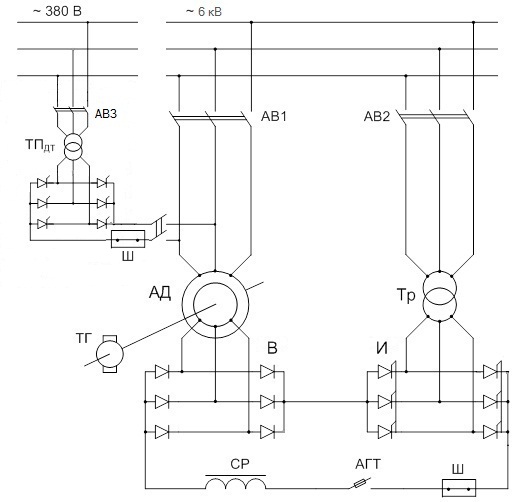

Рис. 2.1. Силовая схема привода.

В схеме приняты следующие обозначения: АД - асинхронный двигатель; Тр - трансформатор инвертора; В - выпрямитель (неуправляемый); И - тиристорный - преобразователь - инвертор; СР - сглаживающий реактор; АГТ - автомат главного тока; АВ - автоматические выключатели; ТГ - тахогенератор; Ш - шунты; ТП_ДТ - тиристорный преобразователь для динамического.

Выбор выпрямительно-инверторного преобразователя.

Выбор выпрямителя, инвертора и трансформатора инвертора по мощности напрямую зависит от требуемой глубины регулирования скорости вращения двигателя, т.е. от максимального скольжения.

Найдем максимальное скольжение:

Выбор преобразователя производится по номинальному току и напряжению, соответствующему диапазону регулирования:

где - максимально выпрямленный ток ротора.

где - максимально выпрямленное напряжение ротора;

- коэффициент схемы для 3-х фазной мостовой схемы выпрямления.

По каталогу [6] выберем преобразователь выпрямительно-инверторный КВИП, предназначенный для работы в составе электропривода переменного тока, выполненного по схеме асинхронно-вентильного каскада (АВК).

Таблица 2.4

Технические данные преобразователя

Параметр и единица измерения	Значение
Напряжение питающей сети статора, кВ	6
Номинальный ток статора АД, А	315
Частота питающей сети, Гц	50
Линейное напряжение ротора АД, В	1400
Номинальный выпрямленный ток ротора, А	1600
Эквивалентная схема	Выпрямителя - 6-пульсная мостовая Инвертора – 6-пульсная мостовая

Выбор трансформатора для питания инвертора.

Трансформатор инвертора выбираем по мощности, по току и напряжению вторичных обмоток.

Найдем фазное напряжение вторичной обмотки трансформатора инвертора:

где - коэффициент, зависящий от схемы соединения вентилей инвертора,

- минимальный угол открытия инвертора из условия возможного его прорыва (угол управления), обычно принимают не менее

Найдем ток вторичной обмотки трансформатора инвертора:

где - коэффициент, зависящий от схемы соединения вентилей.

Найдем мощность трансформатора:

где - число фаз вторичной обмотки трансформатора.

Выбираем трансформатор типа ТСЗ-2500/6/0,69У3 – трехфазный трансформатор с естественным воздушным охлаждением.

Таблица 2.5

Технические данные трансформатора ТСЗ-2500/6/0,69У3

Параметр и единица измерения	Значение
Sном , кВА – мощность трансформатора	2500
Uвн , кВ – напряжение на высокой стороне	6
Uнн , кВ – напряжение на низкой стороне	0,69
Uкз , %	6
	21
I1н, А	240
I2н, А	2092
