8.2 Основные электрические характеристики антенн
В первом разделе данной главы в связи с рассмотрением простейших антенн – элементарных источников излучения были определены основные характеристики антенн. Мы сделаем здесь некоторые уточнения и введем дополнительные характеристики.
Диаграмма направленности (ДН). Это зависимость интенсивности излучения от направления, которое характеризуется углами θ и φ сферической системы координат. Обычно имеют дело с нормированной ДН, максимальное значение которой равно единице
.
(8.11)
ДН может быть определена аналитически,
графически или в виде таблиц. Например,
аналитическое определение ДН диполя
Герца
.
Графическим представлением функции
является некоторая трехмерная поверхность.
Часто используют двумерные кривые,
фиксируя один из углов, например,
,
.
В этом случае графики функций
являются сечениями ДН в плоскостях,
где лежат векторы E
или H, или эти
плоскости являются вертикальными или
горизонтальными относительно положения
антенны. Графики функций одной переменной
изображаются в декартовой или полярной

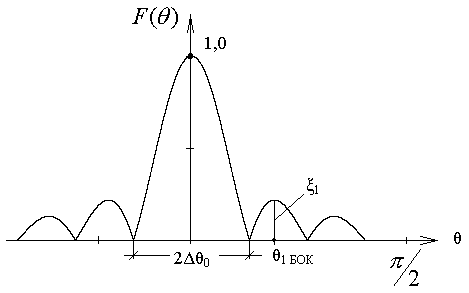

системах координат. Например, на рис
8.4 представлена типовая ДН в декартовой
системе координат
.
Рис. 8.4
Для сравнения ДН различных антенн вводятся вторичные параметры диаграмм: ширина главного лепестка по нулевому уровню 2Δθ0 и уровень боковых лепестков, который обычно выражается в децибелах. Например, для первого бокового лепестка рис. 8.4 имеем
.
Коэффициент направленного действия (КНД). Это числовая характеристика. По определению, КНД - это отношение плотности потока мощности в направлении максимума излучения |П (θ0,φ0)| к среднему по всем направлениям плотности потока мощности - |Пср|
.
КНД может быть определен через ДН
. (8.13)
Например, подставляя в (8.13)
- ДН элементарного электрического
вибратора, получим после интегрирования
D = 1,5, т.е. в горизонтальном
направлении антенна излучает плотность
потока мощности в полтора раза выше,
чем в среднем по всем направлениям.
Входное сопротивление антенны. Это величина комплексная ZВХ=RВХ+jXВХ. Оно определяется на входных клеммах антенны в точках, где антенна подключена к ЛП или генератору. Величина ZВХ определяет степень согласования антенны с ЛП и частотные характеристики излучающего устройства.
Поляризация излученного поля. Поляризация излученного антенной ЭМП определяется по ориентации вектора Е в пространстве. Если в процессе распространения излученное поле сохраняет ориентацию в пространстве, то поляризация называется линейной. Для излучения и приема телевизионных программ принята линейная горизонтальная поляризация, в сотовой связи – линейная вертикальная. Если в процессе распространения конец вектора описывает круг (частота вращения ω), то поляризация называется круговой. Вектор Е может вращаться по часовой стрелке (правое вращение) или против часовой стрелки (левое вращение). Если конец вектора Е при распространении описывает эллипс, то поляризация называется эллиптической.
Кроме электрических характеристик антенны оцениваются и сравниваются по массо-габаритнным характеристикам и стоимостным.
