Т риггеры
Триггер - электронная схема, применяемая для хранения значения одноразрядного двоичного кода. Она служит основой для построения регистров, счетчикови других элементов, обладающих функцией хранения.
Воздействуя на входы триггера, его переводят в одно из двух возможных состояний (0 или 1). С поступлением сигналов на входы триггера в зависимости от его состояния либо происходит переключение, либо исходное состояние сохраняется. При отсутствии входных сигналов триггер сохраняет свое состояние сколь угодно долго.
По типу синхронизации триггеры бывают асинхронными и синхронными. Асинхронный триггер изменяет своё состояние непосредственно в момент появления соответствующего информационного сигнала(ов), с некоторой задержкой равной сумме задержек на элементах составляющих данный триггер. Синхронные триггеры реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации С. Этот вход также обозначают термином «такт». Синхронные триггеры в свою очередь подразделяют на триггеры со статическим и динамическим управлением по входу синхронизации С. Триггеры со статическим управлением воспринимают информационные сигналы при подаче на вход С логической единицы (прямой вход) или логического нуля (инверсный вход). Триггеры с динамическим управлением воспринимают информационные сигналы при изменении (перепаде) сигнала на входе С от 0 к 1 (прямой динамический С-вход) или от 1 к 0 (инверсный динамический С-вход).
По внутренней организации триггеры бывают одноступенчатые и двухступенчатые. Одноступенчатые триггеры состоят из одной ступени представляющей собой элемент памяти и схему управления. Двухступенчатые триггеры устроены следующим образом: при одном уровне сигнала на входе С информация, в соответствии с логикой работы триггера, записывается в первую ступень (вторая ступень заблокирована для записи), при другом уровне этого сигнала происходит копирование состояния первой ступени во вторую (первая ступень заблокирована для записи), выходной сигнал появляется в этот момент времени с задержкой равной задержке срабатывания ступени. Обычно двухступенчатые триггеры применяются в схемах, где логические функции входов триггера зависят от его выходов, во избежание временны́х гонок.
По способу управления можно выделить следующие группы триггеров:
RS-триггер – с двумя входными сигналами и раздельной установкой нуля и единицы.
D-триггер - триггер с приемом информации по одному входу, который формирует выходной сигнал с задержкой относительно управляющего воздействия
Т
-триггер
- триггер со счетным входом, число
переключений которого равно числу
поданных на вход импульсов, является
простейшим счетчиком.
JK-триггер - универсальный триггер, совмещающий в себе все свойства, присущие остальным типам триггеров

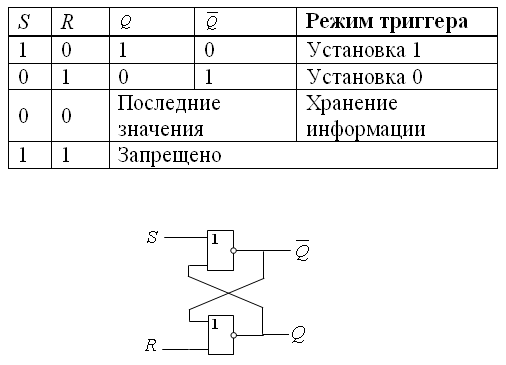

Самый
распространённый тип триггера – это
RS-триггер
(S
и
R
соответственно
от английскихset-
установка, и reset-
сброс). Триггер имеет два симметричных
входа S
и
R,
которые используются для установки в
единичное состояние и сброса, - в нулевое
и два симметричных выхода Q
и
.
Один триггер хранит один бит информации. Для хранения одного байта информации необходимо 8 триггеров. Современные микросхемы памяти содержат миллионы триггеров.
