7.4. Технические средства получения и нагнетания газожидкостных смесей

В мировой практике бурения пены получают в основном по трем схемам. Первую схему (рис. 14.8, а) применяют при бурении неглубоких скважин, в которых давление на нагнетание пены составляет не более 0,7 МПа. Нагнетательная система представлена компрессором, емкостью 3 с крышкой 2, смесителем 10 системой трубопроводов 7 с вентилями 4, 5,8,9м 11.

В процессе бурения открывают вентили 5, 4 и 8. В смеситель 10 одновременно поступает воздух (через вентиль 8) и раствор ПАВ (из емкости 3), который выдавливается воздухом, через вентиль 4. Переме­шиваемая в смесителе газожидкостная смесь направляется через бу­рильные трубы в скважину.

Для предотвращения попадания пены в компрессор устанавлива­ют обратный клапан 6. Расход раствора ПАВ (8-10 л/мин) регулируют вентилем 9, расход пены (1,2-1,8 м³/мин), продавливаемой в скважину, - вентилем сброса 11. Давление в магистрали определяют по манометру 1.

Вторую схему (рис. 14.8, б) применяют при бурении глубоких скважин при давлении в нагнетательной линии до 6,3 МПа. Для полу­чения пены с повышенным давлением в магистраль включают пеногенератор с буровым насосом 3 и компрессорно-дожимным устройством 2 (УКД-Н-У-2), имеющим следующие технические характеристики:

Максимальное давление, МПа 6,3 Габариты:

Степень аэрации 1-300 длина 1 100

Ресурс работы, ч 3 000 ширина 690

Масса, кг 160 высота 1 000

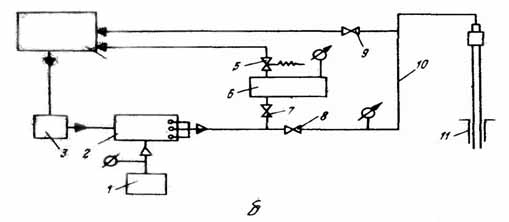

Рис. 14.8. Схема обвязки устья скважины для бурения с пеной

В процессе бурения в дожимное устройство 2 одновременно по­ступает воздух от компрессора и раствор ПАВ, закачиваемый насосом 3 из емкости 4. Получаемая газожидкостная смесь через нагнетательный шланг 10 закачивается в скважину 11. Расход и давление регулируют вентилями 8 и 9

При бурении глубоких скважин много времени затрачивается на, нагнетание пены соответствующего давления после спускоподъемных, операций.

Для снижения этих затрат в нагнетательную магистраль включают накопитель (емкость для накопления пены необходимого давления).

При спускоподъемных операциях, когда подача пены в скважину прекращается, вентиль 8 закрывают, а вентили 6, 7 открывают и пена поступает в накопитель. После достижения нужного давления компрессор 1 насос 3 отключают до конца спускоподъемных операций. Накопитель снабжен предохранительным клапаном 5, отрегулированным на давление 1,2 МПа, и манометром.

После окончания спуска снаряда в скважину открывают вентиль; включают насос и компрессор. В скважину подается пена как из дожимного устройства, так и из накопителя. После восстановления циркуляции пены накопитель отключают.

Исследование способов нагнетания ГЖС позволило сотрудникам ВНИИБТ разработать новый способ реализации нагнетания ГЖС с использованием гидравлических мощностей буровых насосов и создать компрессорно-дожимное устройство (КДУ), в котором жидкостный компонент поступает в рабочий цилиндр, а воздух – в специальные компрессорные цилиндры.

Компрессорно-дожимные устройства предназначены для дожатия газа (воздуха) после компрессора низкого давления с целью получения газожидкостной смеси среднего давления. Они сконструированы на базе буровых насосов и являются многофункциональными машинами, переналаживаемыми при изменении технологических процессов.

Компрессорные цилиндры устанавливают вертикально на гидроблоке бурового насоса на месте снятых седел его нагнетательных клапанов. Цилиндры состоят из рабочей камеры, соединенной с рабочим цилиндром насоса, газового клапана для сообщения рабочей камеры с источником сжатого газа, нагнетательного клапана и нагнетательной камеры.

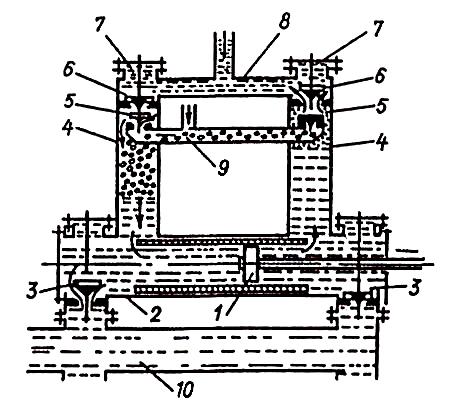

Устройство, разработанное ВНИИБТ на базе насоса двойного действия 11Гр (рис. 7.3), работает следующим образом. При движении поршня 1 вправо в цилиндре 2 насоса уровень жидкости в левой рабочей камере 4 понижается, и воздух поступает через газовый клапан 5 в освобожденную полость рабочей камеры 4. Из жидкостного коллектора 10 в цилиндр 2 через левый всасывающий клапан 3 поступает заданное количество перекачиваемой жидкости. Одновременно уровень жидкости в правой рабочей камере 4 поднимается и давление воздуха в ней повышается. При достижении рабочего давления в правой камере открывается нагнетательный клапан 6, через который из рабочей камеры в нагнетательную камеру 7 поступает вначале воздух, а затем в конце нагнетания технологически заданное количество перекачиваемой жидкости. При обратном ходе поршня 1 происходит смена процессов в левой и правой рабочих камерах.

Для обеспечения устойчивой работы КДУ объем рабочей камеры 4 превышает объем, описываемый поршнем 1 насоса, что позволяет исключить переток воздуха из нее в цилиндр 2, имеющий непрочные тупиковые зоны.

Рис. 7.4. Схема КДУ на базе насоса НБ	Рис. 7.3. Схема КДУна базе насоса 11 Гр

Газовые клапаны и нагнетательные камеры отдельных компрессорных цилиндров, установленных на гидроблоке насоса, объединены коллекторами 8 и 9. Воздух в коллектор 9 подается с помощью компрессора низкого давления, а перекачиваемая жидкость в коллектор 10 – дозировочным насосом. Газожидкостная смесь образуется при истечении через щели нагнетательных клапанов и дальнейшей транспортировке по нагнетательной линии.

На рис. 7.4 представлена схема КДУ на базе трехплунжерного насоса НБ4-320/63 (УКД-Н-4), разработанного ВИТРом совместно с кафедрой компрессоростроения ЛПИ им. М.И. Калинина. УКД-Н-4 включает три компрессорных цилиндра, установленных на гидроблоке насоса НБ4-320/63, имеющего рабочие камеры 2 с плунжерами 12 и всасывающими клапанами 1. Компрессорный цилиндр состоит из рабочей камеры 4, соединенной с камерой 2 переточным каналом 3. Объем камеры 4 превышает объем, описываемый плунжером 12, что позволяет избежать перетока воздуха из камеры 4 в камеру 2. Над камерой 4 установлены нагнетательный клапан 10 и плита 11 с размещенными на ней газовыми клапанами 5. Для исключения образования непроточных зон в верхней части камеры 4 плита 11 выполнена общей для нагнетательного 10 и газовых 5 клапанов, которые установлены на одном уровне, а газовые, кроме того, размещены на плите 11 концентрично и равномерно. Газоввод 6, расположенный над камерой 4, соединен с общим для компрессорных цилиндров воздушным коллектором 7, а нагнетательный коллектор 8 объединяет нагнетательные камеры 9 всех компрессорных цилиндров.

Технические характеристики КДУ на базе насосов 11Гр и НБ4-320/63 приведены в табл. 7.3.

КДУ монтируют в соответствии с техническим описанием и инструкцией по эксплуатации в следующем порядке. Демонтируют седла нагнетательных клапанов, а вместо них в верхней части гидроблока устанавливают и крепят к нему шпильками компрессорные цилиндры. В гидроблоке устанавливают всасывающие клапаны для подачи жидкости в рабочую камеру насоса, а также воздушный и нагнетательный коллекторы, подсоединяя их к соответствующим патрубкам отдельных компрессорных цилиндров. Воздушный коллектор подсоединяют к источнику сжатого воздуха (компрессор низкого давления), нагнетательный – к манифольду, а приемный – шлангом к дозировочному насосу.
