Техническая характеристика установки уэм-5

Производительность, м³/ч....................................................................................................0,2 – 6,5

Электродвигатель:

тип...........................................................................................................................АО1-32-4

частота вращения, об/мин...................................................................................1430

мощность, кВт.........................................................................................................2,2

Частота вращения шнека, об/мин............................................................................. 500; 1430; 408

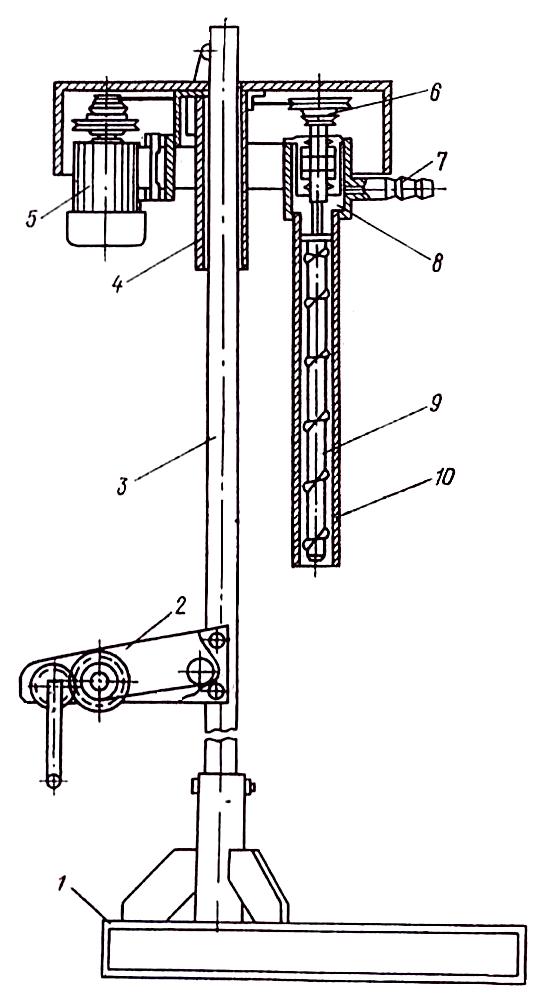

Р ис. 5.3. Шнековый насос НШ-3 (ПГО «Красноярскгеология»).

1 – основание насоса; 2 – лебедка; 3 – стойка; 4 – траверса; 5 – электродвигатель; 6 – клиноременная передача; 7 – штуцер для сливного рукава; 8 – приемная камера; 9 – шнек; 10 – всасывающая труба.

Применение шнекового насоса повышает производительность труда, предотвращает потери эмульгирующих компонентов, обеспечивает более безопасные условия труда (исключая нагрев бочек с эмульсолом открытым огнем) и повышает культуру производства.

Передвижная эмульсионная станция ПЭС – 2, оборудуемая обычно в передвижном балке (рис. 5.3), предназначена для централизованного приготовления ЭПЖ в геологоразведочных экспедициях.

Техническая характеристика станции ПЭС – 2

Производительность (по эмульсии 40%-ной концентрации), м³/ч........................0,5

Объем дополнительной емкости, м³.............................................................................1,5

Мощность электродвигателей, кВт:

эмульсионной установки................................................................................5,5

шнекового насоса.............................................................................................2,2

Мощность электронагревателей дополнительной емкости, кВт...........................7,5

Габаритные размеры, мм..................................................................................4500 Х 2200 Х 2450

Масса, кг.............................................................................................................................2500

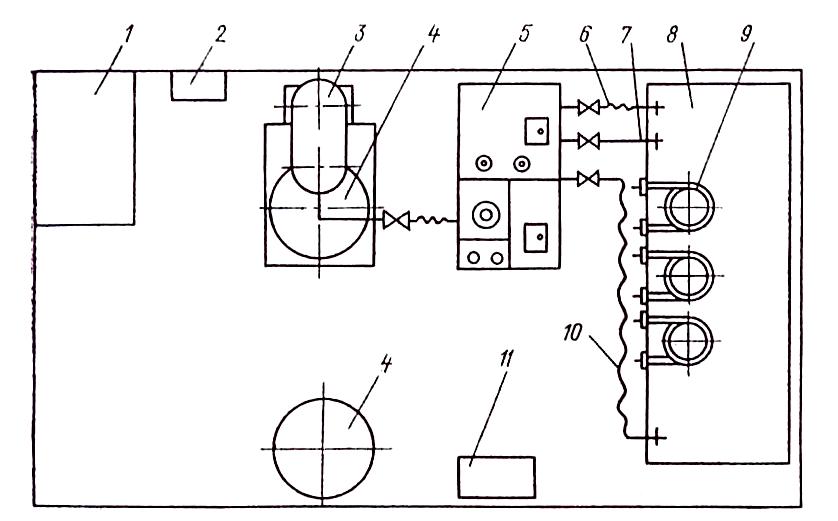

Рис. 5.4. Расположение оборудования в эмульсионной станции ПЭС–2 (ПГО «Красноярскгеология»):

1 – лаборатория; 2 – пусковая и сигнальная электроаппаратура; 3 – шнековый насос; 4 – бочки с эмульсолом; 5 – эмульсионная установка; 6 – сливной трубопровод; 7 - нагнетательный трубопровод; 8 – приемная емкость; 9 – электронагреватели; 10 - всасывающий трубопровод; 11 – калорифер.

Механизированный способ приготовления ЭПЖ на специально оборудованной эмульсионной станции с использованием установки УЭМ–5 и шнекового насоса НШ–3 по сравнению с ручным способом позволяет: оптимизировать технологический процесс приготовления, получить тонкодисперсные ЭПЖ высокого качества (с размером капель не более 5 мкм), готовить эмульсии без подогрева в летний период и при незначительном подогреве воды (до 25-30 ⁰С) в зимний; механизировать операции по заправке эмульсола из бочкотары и обеспечить более быстрый и безопасный его нагрев; сократить затраты труда и повысить культуру производства при приготовлении эмульсий. При односменной работе производительность станции достаточна для обеспечения концентрированной эмульсией 10 буровых установок.
