Расчет звукоизоляции ограждающих конструкций

Частотную характеристику изоляции воздушного шума в дБ однослойной плоской тонкой ограждающей конструкцией из металла или стекла определяют графическим способом, изображая ее в виде ломаной линии АВСD

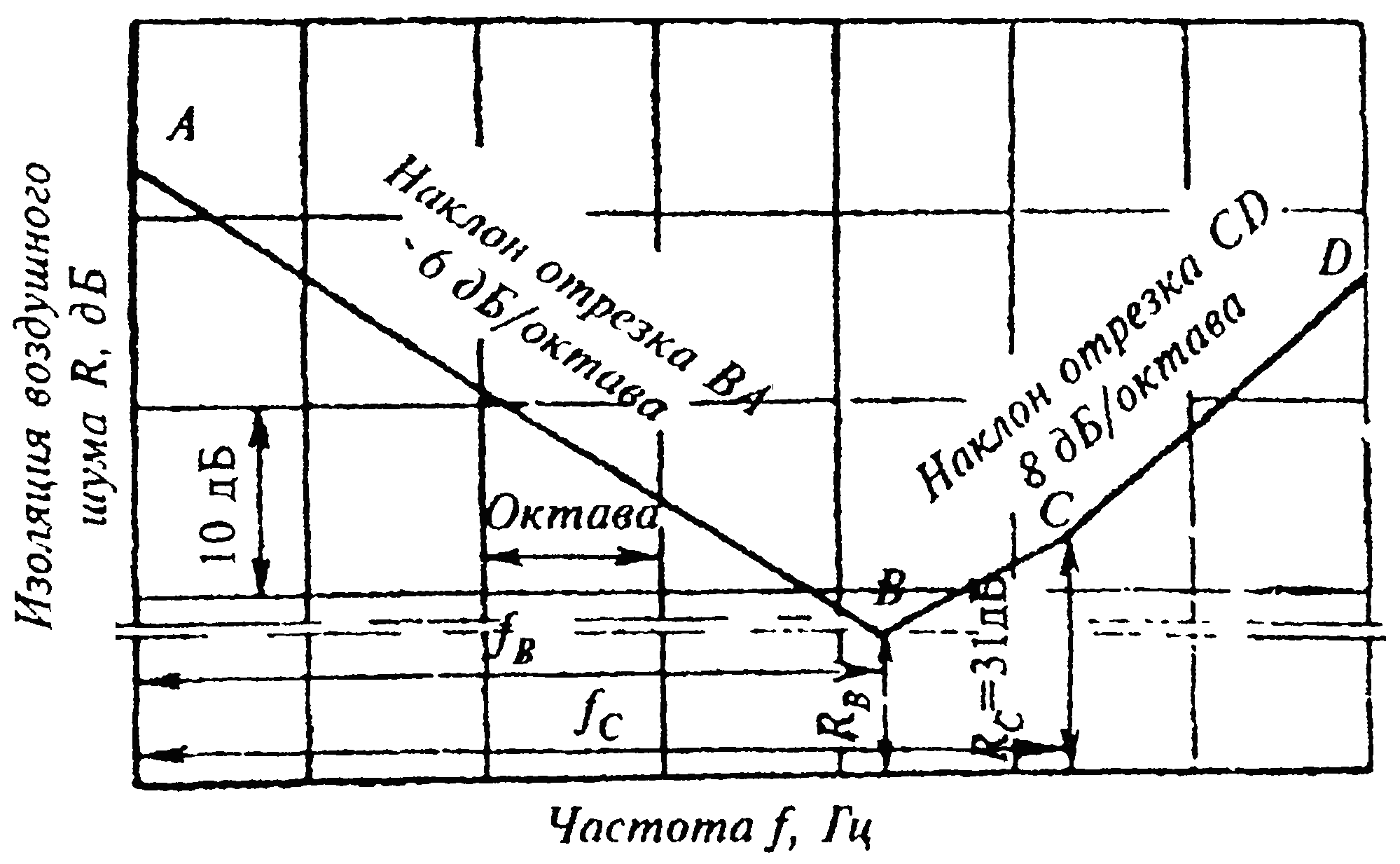

Частотная характеристика изоляции воздушного шума однослойным плоским ограждением из металла или стекла

Координаты точек В и С следует определять по табл. Наклон отрезка ВА на графике следует принимать равным 5 дБ на каждую октаву для глухих однослойных ограждающих конструкций из органического и силикатного стекла и 4 дБ на каждую октаву для ограждающих конструкций из других материалов.

Например, источник шума закрыт плоским стальным листом толщиной 3 мм. Тогда f_B = 6000/3 = 2000 Гц, f_C = 12000/3 = 4000 Гц, R_B = 39 дБ, R_C = 31 дБ.

По графику определяем характеристику изоляции для каждой 1/3-октавной составляющей шума.

Частотную характеристику изоляции воздушного шума в дБ цилиндрической стальной оболочкой при излучении шума внутри оболочки следует определять графическим способом в виде ломаной линии, аналогичной ломаной линии АВСD

Координаты точек В и С следует определять по формулам

,

где D – диаметр оболочки в мм; h – толщина оболочки в мм

Например, источник шума закрыт стальной цилиндрической оболочкой диаметром 1 м и толщиной 12 мм. Тогда f_B = 1,6·10⁶/1000 = 1600 Гц, f_C = 120000/12 = 10000 Гц, R_B = 23,5 дБ, R_C = 31 дБ.

По графику определяем характеристику изоляции для каждой 1/3-октавной составляющей шума.

Частотную характеристику изоляции воздушного шума двойным глухим остеклением при одинаковой толщине стекол следует определять путем прибавления величины 5 + ∆R₂ к значениям частотной характеристики изоляции воздушного шума, построенной для одного стекла.

Частотную характеристику изоляции воздушного шума двойным глухим остеклением при разной толщине стекол (отношение толщин 0,4…0,8) следует определять путем прибавления величины ∆R₂ + ∆R₃ к значениям частотной характеристики изоляции воздушного шума, построенной аналогично указанной на рисунке.

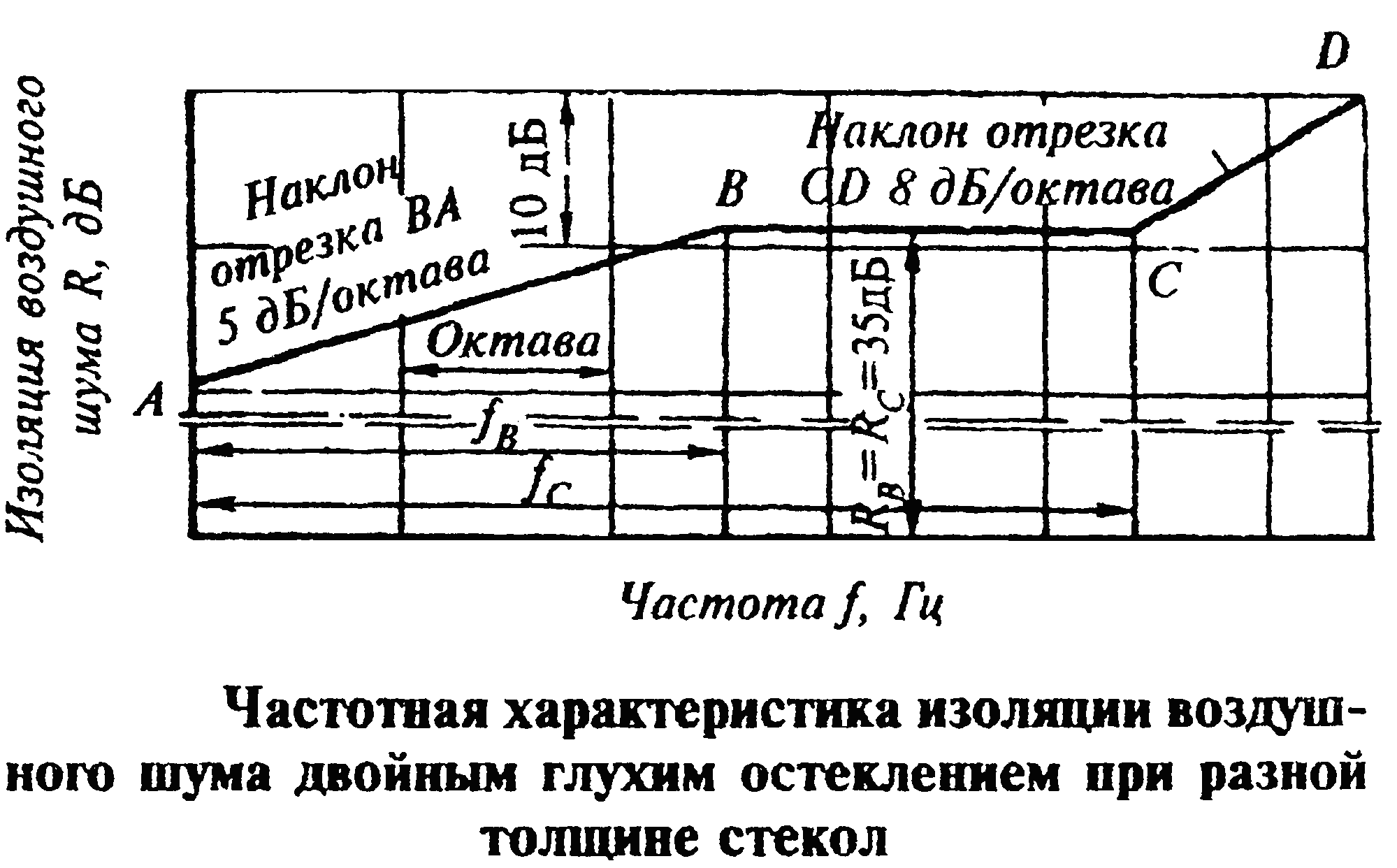

Частотная характеристика изоляции воздушного шума двойным глухим остеклением при разной толщине стекол

Координаты точек В и С следует определять по формулам:

,

при этом R_В = R_С = 35 дБ, где h₁ и h₂ – толщины стекол в мм ( h₁ > h₂ ).

Величину ∆R₂ следует определять по графику в зависимости от размера воздушного промежутка между стеклами и частоты резонанса f _p в Гц, определяемой по формуле

,

где m₁, m₂ – поверхностные плотности стекол в кг/м²; d – размер воздушного промежутка в м.

График для определения повышения изоляции воздушного шума двойным глухим остеклением в зависимости от толщины воздушного промежутка

Величина ∆R₃ = 3 дБ при h₂/h₁ = 0,4…0,5 и ∆R₃ = 4 дБ при h₂/h₁ = 0,6…0,8.

Расчет уровней шума компрессора на всасывании

Уровень акустической мощности , дБ, на всасывании осевого компрессора может быть вычислен по формуле

где – адиабатический КПД первой ступени компрессора; – массовый расход через компрессор, кг/с; - адиабатический напор ступени, Дж/кг; - диаметр рабочего колеса первой ступени, м; = Вт – стандартное пороговое значение звуковой мощности.

Приближенную оценку спектров уровней акустической мощности , дБ, на всасывании и выпуске ГТД можно осуществить по эмпирическим формулам и типовым спектрам:

– для шума всасывания

– для шума выпуска

Эти выражения наиболее корректны для ГТД, имеющих удельный расход воздуха кг/(с·кВт), где – мощность ГТД, кВт.

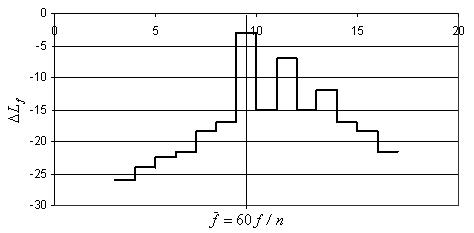

Для определения спектра уровней звуковой мощности используют расчетный относительный спектр шума всасывания компрессора. На оси абсцисс отложено значение безразмерной частоты , где - частота третьоктавной полосы, -частота вращения компрессора, об/мин.

Величины поправок на всасывании в зависимости от номера третьоктавной полосы

Спектр в абсолют­ных уровнях определяют вычитанием из уровня подсчитанного по формуле, значений относительных уровней в каждой третьоктавной полосе, указанной в типовом спектре. На частотах , определяются уровни дискретной составляющей и ее гармоник, где - число лопаток первой ступени ротора.
