2.3. Организация первичной сети

По организационной и технической структуре, а также по на­значению первичная сеть подразделяется на магистральную, зо­новые и местные сети связи.

Магистральная сеть организует каналы между областными центрами и выше.

Зоновая первичная сеть организует каналы между областными и районными центрами, а также между районными с выходом на магистральную сеть.

Местная первичная сеть - часть первичной сети ЕСЭС, ограни­ченная территорией города или сельского района. Организует ка­налы для местных вторичных сетей.

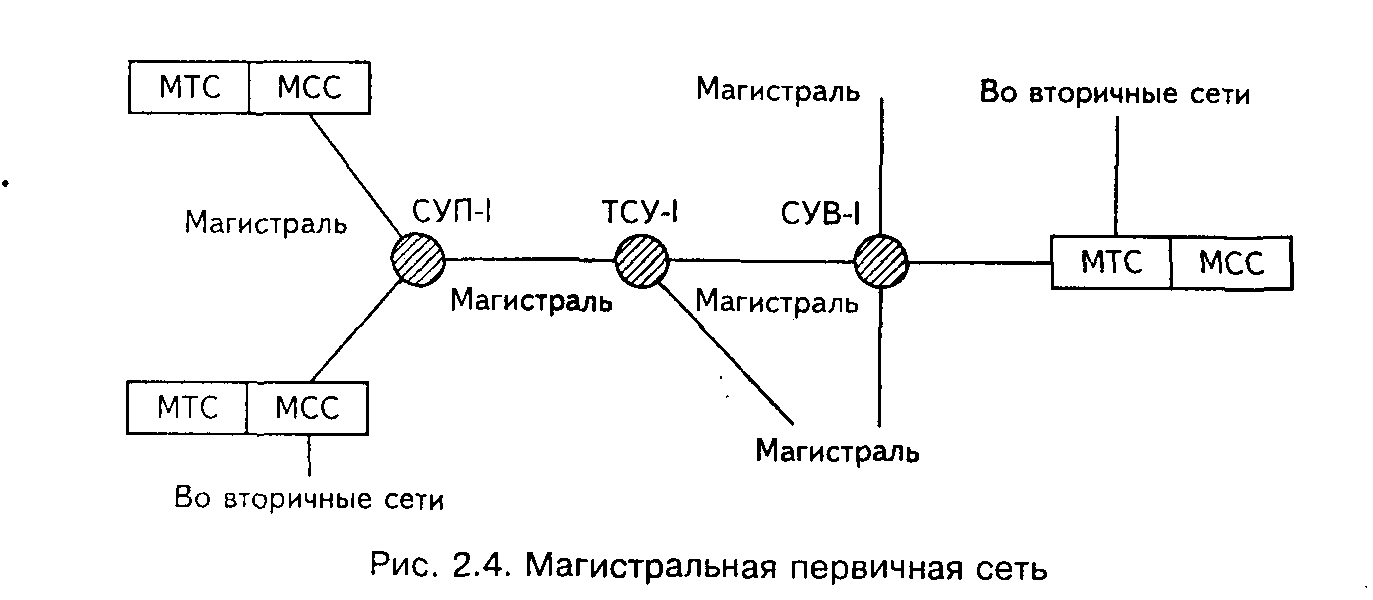

Магистральная первичная сеть строится по радиально-узловому принципу (рис. 2.4). Главным узлом сети служит территориаль­но-сетевой узел первого класса (ТСУ-1), с помощью которого ор­ганизуется выход на международную сеть. На пересечении мощ­ных магистралей организуются сетевые узлы переключения каналов и трактов первого класса (СУП-1) и сетевые узлы выделения кана­лов и трактов первого класса (СУВ-1).

СУП-1 предназначен для переключения каналов и трактов из одного направления в другое в случае перегрузки одного из на­правлений.

СУВ-1 предназначен для выделения каналов или трактов при развитии сети.

Магистральная сетевая станция (МСС) является оконечным узлом магистральной сети и 'предназначена для передачи каналов и трактов во вторичные сети. Территориально МСС находятся на междугородных телефонных станциях (МТС).

Зоновые первичные сети строятся также по радиально-узловому принципу. Главным узлом сети служит территориально-сете­вой узел второго класса (ТСУ-11). Он является связующим звеном между магистральной и зоновой сетями, так как ТСУ-П и МСС рас­полагаются в одном помещении на междугородной телефонной

станции в линейно-аппаратном цехе (ЛАЦ). Кроме того, на зоно­вой сети имеются сетевые узлы переключения второго класса (СУП-11) и сетевые узлы выделения второго класса (СУВ-Н), назна­чение которых такое же, как и СУП-1 и СУВ-1.

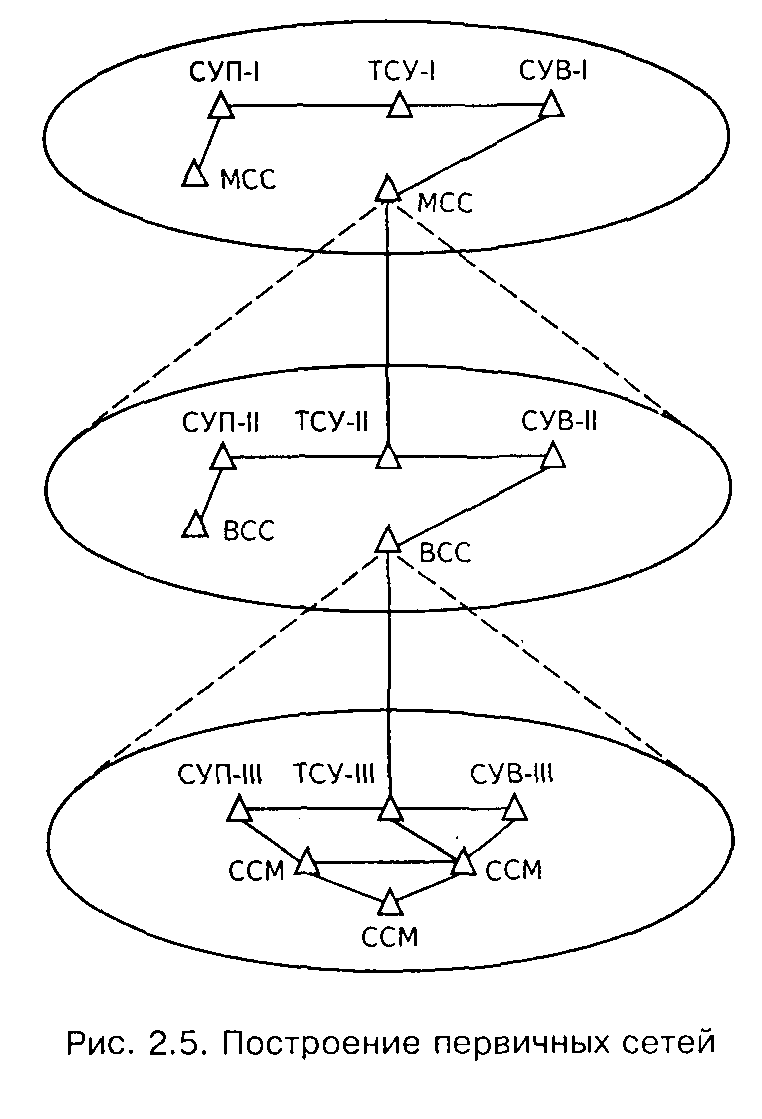

Внутризоновая сетевая станция (ВСС) служит оконечным уз­лом зоновой сети и организует передачу каналов и трактов во вто­ричные сети (рис. 2.5).

Местные первичные сети повторяют конфигурацию местных вторичных сетей, для которых они организуют каналы. Главным узлом местной первичной сети служит ТСУ-111 - территориально сетевой узел третьего класса. Имеются также сетевые узлы выде­ления и переключения третьего класса (СУВ-111, СУП-111). Сетевая станция местная (ССМ) служит оконечным узлом и организует пе­редачу каналов во вторичную сеть. На рис. 2.5 показана связь между магистральной, зоновыми и местными первичными сетями.

Первичные сети характеризуются следующими показателями.

1. Структура - определяет количество узлов различного клас­са, их местоположение и характер взаимной связи между ними.

2. Степень неодно­родности каналов связи (ширина спектра канала, скорость передачи инфор­мации). В зависимости от диапазона частот или ско­рости передачи информа­ции организуются следую­щие каналы:

- тональной частоты;

- вещания;

- телевидения;

- звукового сопровож­дения ТВ программ;

- высокочастотные (вы­сокоскоростные) широко­полосные.

3. Вид и разнообразие применяемых направляю­щих систем (кабели коак­сиальные, кабели симмет­ричные, радиорелейные, воздушные линии, спутниковая связь, оптико-волоконные кабели). Основными типами направляющих систем первичной сети являют­ся кабельные и радиорелейные.

4. Пропускная способность - это количество каналов в пучке, соединяющем отдельные узлы связи.

5. Надежность линий связи и надежность схемы сети. Надеж­ность линий связи определяется вероятностью повреждения от­дельных каналов связи, целых магистралей и внутризоновых ли­ний. Надежность отдельных каналов может оцениваться временем наработки на отказ и временем их восстановления.

Надежность схемы сети - это способность выполнять функции по передаче информации при повреждении определенного коли­чества ветвей сети.

Для повышения надежности первичной сети предусматрива­ются резервные и обходные тракты и каналы.

6. Управление магистральной первичной сетью. Система опе­ративного управления магистральной первичной сетью построена по территориальному принципу, имеет иерархическую структуру и следующие подразделения: главный центр управления (ГЦУ), тер­риториальные центры управления (ТЦУ), узловые пункты управле­ния (УПУ), информационно-исполнительные пункты (ИП).

Оборудование ИП обеспечивает автоматическое выполнение следующих функций: сбор и передача информации об изменении состояния линий передачи и групповых трактов, прием команд из УПУ (или ТЦУ) и вывод их инженерно-техническому персоналу ли­нейно-аппаратного цеха или на исполнительные устройства. Обору­дование УПУ выполняет функции приема и передачи информации от ИП к ТЦУ и обратно, а также документальную фиксацию передан­ной и принятой информации. Оборудование ГЦУ и ТЦУ выполняет функции хранения, обработки информации и выработки решений.
