3.6. Задание №2 «анализ способов снижения затрат на абонентские линии гтс»
Задача 1. Определить экономическую целесообразность спаренного включения телефонных аппаратов на основании следующих исходных данных.
Рассматривается вариант включения 200 индивидуальных и вариант включения 200 спаренных телефонных аппаратов.
Стоимость диодной приставки для включения спаренных телефонных аппаратов с учетом затрат на установку Кдп = 6 у.е.
Стоимость одного комплекта станционного устройства для спаренного включения телефонных аппаратов с учетом монтажа и настройки (на 200 спаренных телефонных аппаратов) КСУС = 330 у.е.
Стоимость 1 км-пары кабеля типа ТПП 100x2x0,5 Ккм.пар = 7,9 у.е.
5. Расходы на эксплуатацию в год:
на содержание коммутационных элементов СУС, приходящихся на одну абонентскую линию, и приставок для включения спаренных аппаратов ЭСУС +ЭДП = 10 у.е.
на содержание 1 км-пары кабеля абонентской линии
Экм.лар= 1,8 у.е.
6.Расстояние от станции до группы абонентов по вариантам.
.
I
Задача 2. Определить экономическую целесообразность связи группы абонентов ГТС с помощью координатной подстанции ПСК-1000 на основании следующих исходных данных.
Количество абонентов N = 1000.
Капитальные затраты на ПСК-1000 Кпск = 85 000 у.е.
Стоимость группового оборудования, остающегося на опорной АТС, при включении телефонных аппаратов через подстанцию (в расчете на 1000 телефонных аппаратов) Кгро6 = 100 000 у.е.
4. Стоимость станционного оборудования АТСК-У в расчете на 1000 номеров при непосредственном включении телефонных аппаратов в АТС КАТС = 145 000 у.е.
5.Число соединительных линий между подстанцией и АТС 1/сл = 60.
6. Стоимость 1 км-пары кабеля типа: ТПП 100x2x0,5 Ккм.пар = 7,9 у.е.
ТПП 30x2x0,5 Ккм.пар = 2,8 у.е.
7. Расходы на обслуживание в год:
- на содержание 1 км-пары кабеля абонентской линии Экм.пар = 1,8 у.е.
- на содержание одного номера подстанции Эпск = 6,6 у.е.
на содержание одного номера опорной АТС при непосредственном включении ЭАТС = 10,0 у.е.
на содержание группового оборудования в расчете на один номер опорной АТС Эгро6 = 6,0 у.е.
8. Расстояние от станции до группы абонентов по вариантам.
Задача 3. Определить экономическую целесообразность применения АВУ на основании следующих данных.
1. Число включенных телефонных аппаратов N1A = 20.
2. Стоимость 1 км-пары кабеля типа: ТПП 10x2x0,5 Ккм.пар = 1,9у.е.
ТПП 20x2x0,5 Ккм.пар = 2,4 у.е.
3. Капитальные затраты на один комплект АВУ (10 физических линий) КАВУ = 2500 у.е.
4. Расходы на обслуживание в год:
- на содержание 1 км-пары кабеля абонентской линии Экм.гар= 1,8 у.е.
- на обслуживание одной АВУ Эдву = 6,8 у.е.
5. Расстояние от станции до группы абонентов по вариантам.
3.7. ЗАДАНИЕ №3 «АНААИЗ СПОСОБОВ СНИЖЕНИЯ ЗАТРАТ НА СОЕДИНИТЕЛЬНЫЕ ЛИНИИ ГТС»

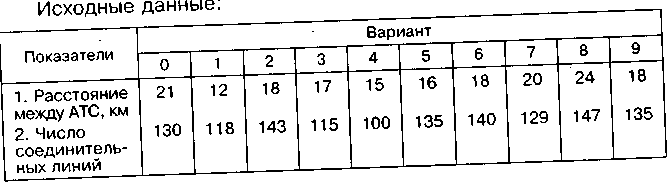

Определить экономическую эффективность организации каналов между двумя АТСК с использованием системы передачи ИКМ-30.
3. Капитальные затраты (с учетом монтажа и настройки)
плата РСЛИ-2 (на 5 комплектов) КРСЛИ = 140 руб.
статив РСЛИ-2 (на 20 плат) Кст.рсли = 2000 руб.
плата РСЛВ-2 (на 4 комплекта) Крслв = 160 руб.
статив РСЛВ-2 (на 24 платы) Кст РСЛВ = 1700 руб.
стойка САЦО КСАЦ0 = 32 000 руб.
блок АЦО (на 30 комплектов) КАЦ0 = 26 000 руб.
стойка СОЛТ Ксолт= 14 600 руб.
комплект блоков ЛТ (на 90 каналов) Клт = 4600 руб.
комплект блоков служебной связи СС Ксс = 21 88 руб. (на 300 каналов)
входящее согласующее устройство СВ Ксв = 3 руб.
(на 2 канала)
- исходящее согласующее устройство СИ Кси = 340 руб.
(на 2 канала)
необслуживаемый регенерационный пункт ККРП = 3960 руб.
регенератор линейный (на 30 каналов) КРЛ = 800 руб.
1 км кабеля;типа ТПП с диаметром жил 0,5 мм и числом пар
30x2 2240 руб.
50x2 3440 руб.
100x2 6320 руб.
150x2 8400 руб.
200x2 10 720 руб.
- усилитель мостового типа УМТ 100 руб.
Длина регенерационного участка 2 км.
Эксплуатационные расходы:
- на одну плату РСЛ ЭРСЛ = 5 руб.
на 1 км-пару кабеля Эл = 2,4 руб.
на любой статив ИКМ-30 Эиш - 112 руб.
