3.1.8 Виды производственного освещения. Требования к

производственному освещению

На рис. 13 представлена классификационная схема (виды) производственного освещения.

Рисунок 13 - Виды производственного освещения

Для создания благоприятных условий зрительной работы, исключающих быстрое утомление глаз, возникновение профессиональных заболеваний и НС, содействующих повышению производительности труда и качества выпускаемой продукции, производственное освещение должно отвечать следующим требованиям:

- создавать на рабочей поверхности освещенность, соответствующую характеру зрительной работы;

- обеспечить достаточную равномерность и постоянство уровня освещенности в производственных помещениях во избежание частой переадаптации органов зрения;

- не создавать ослепляющего действия как от самих источников света, так и от других предметов, находящихся в поле зрения;

- не создавать на рабочей поверхности резких и глубоких теней (особенно подвижных);

- обеспечить достаточный для различения деталей контраст освещаемых поверхностей;

- создавать необходимый спектральный состав излучений;

- максимальное использование естественного света;

-.оптимальная направленность света (свет должен падать на рабочее место преимущественно с левой стороны);

- не создавать опасных и вредных производственных факторов (шум, тепло, опасность поражения электротоком, пожаро- и взрывоопасность светильников);

- освещение должно быть надежным и простым в эксплуатации, экономичным и эстетичным.

3.1.9 Естественное производственное освещение

Естественное производственное освещение осуществляется через:

- окна и световые проемы в наружных стенах (боковое);

- через застекленные световые фонари и перекрытия (верхнее);

- то и другое одновременно (комбинированное).

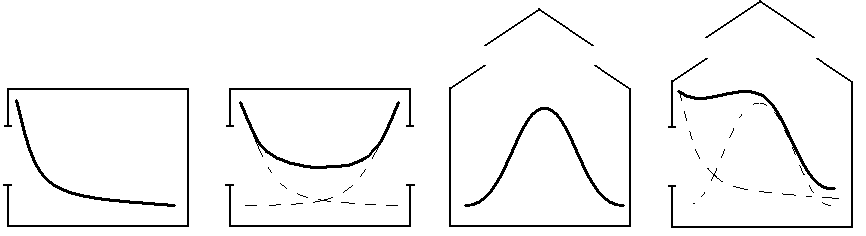

а б в г

а - боковое одностороннее; б - боковое двухстороннее; в - верхнее;

г - комбинированное

Рисунок 14 - Виды естественного освещения

Естественное освещение резко зависит от:

- времени суток;

- времени года;

- атмосферных явлений;

- загрязненности стеклянных перегородок.

В этом заключаются его недостатки по сравнению с искусственным освещением. К числу недостатков также можно отнести неравномерную освещенность различных точек помещения.

К достоинствам естественного освещения относятся:

- естественный природный спектр;

- отсутствие мерцаний (пульсации);

- отсутствие платы;

- согревание (в холодный период года) и обеззараживание воздуха.

Поскольку естественное освещение непостоянно на протяжении дня, количественная оценка этого вида освещения проводится по относительному показателю - коэффициенту естественного освещения (КЕО):

%, (22)

где - освещенность, создаваемая светом неба (прямым или отраженным) в некоторой точке внутри помещения, лк; - освещенность горизонтальной поверхности, создаваемая в то же самое время снаружи светом полностью открытого небосвода, лк.

В соответствии с ДБН В 2.5-28-2006 («Естественное и искусственное освещение»), нормированное значение КЕО (е_N) определяют в зависимости от:

- разряда зрительной работы. Существует восемь разрядов зрительной работы (I; II; III; IV; V; VI; VII; VIII), которые определяются наименьшим размером объекта различения. Объектом различения считается рассматриваемый предмет или же его часть, а также дефект, который необходимо обнаружить. Разряду I соответствует работа наивысшей точности с объектом различения менее 0,15 мм. Разряду IV соответствует работа средней точности с объектом различений (0,5 …1) мм. Разряду VIII соответствует работа низшей точности, при которой контролируется ход технологического процесса, а объект различения вообще не измеряется;

- вида освещения (верхнее, боковое, комбинированное, совмещенное);

- географического положения (АР Крым, Одесская обл. или остальная территория Украины). Для зданий, расположенных в различных районах Украины, следует определять по формуле

е_N = е_н ^. m_N (23)

где е_н - значение КЕО по таблицам норматива в зависимости от разряда зрительной работы; т - коэффициент светового климата по таблице норматива в зависимости от вида освещения (наружные стены, фонари), ориентации световых проемов по сторонам горизонта (С; СВ; В; и т. д.) и географического положения. Значения т колеблются в пределах (0,7…0,9); N - номер группы в таблице норматива.

Нормированное значение КЕО (е_N) предъявляются к характерным точкам производственных помещений, в зависимости от их размера, разряда зрительной работы и вида освещения. Так, например, для помещений с глубиной до 6 м нормированной значение КЕО предъявляется к наиболее удаленным от световых проемов точкам условной рабочей поверхности на расстоянии 1 м от стены.

Нормированные значения КЕО (е ) необходимы для оценки естественной освещенности как на этапе проектирования зданий (помещений), так и на этапе их эксплуатации. В процессе проектирования и реконструкции здания рассчитывают требуемую площадь окон. Для бокового освещения используют следующее соотношение (ДБН В 2.5-28-2006):

, (24)

где - суммарная площадь окон, м ; - площадь пола, м ; - коэффициент запаса, зависящий от угла наклона светопропускающей поверхности к горизонту и количества чисток в год; - световая характеристика окон; - коэффициент, учитывающий затенение окон противоположными зданиями; - общий коэффициент светопропускания, зависящий от количества стеклянных листов, материала листов и несущих конструкций; - коэффициент, учитывающий повышение КЕО из-за отражения света от отражающих поверхностей помещения и поверхности. Прилегающей к зданию (земля, трава).

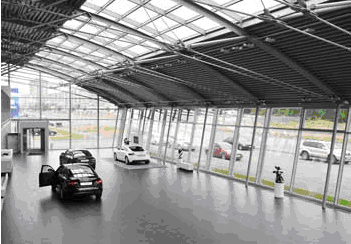

На рис. 15, 16 и 17 показаны производственные помещения с использованием естественного освещения. На рис. 15 (а и б) – павильоны с комбинированным естественным освещением.

а б

Рисунок 15 - Павильоны

На рис. 16 показан научно-технический отдел с использованием одностороннего бокового освещения. На рис. 17 - механический цех с использованием двухстороннего бокового освещения.

Рисунок 16 – Отдел Рисунок 17 – Механический цех
