2.1.2 Технологии проводного доступа
………………………………………………….
2.2 Исследование моделей каналов связи в телекоммуникационных системах
Проведем классификацию каналов связи.
Канал связи – это совокупность устройств, обеспечивающих передачу сигналов с определенными свойствами от одного пункта к другому. При построении системы связи канал, как правило, является заданным звеном, с которым источники и получатели сообщений должны быть согласованы посредством передатчиков и приемников.
………………………………………………….
2.3 Анализ протоколов маршрутизации в компьютерных сетях
(Описать протоколы, существующие в территориальных вычислительных сетях - 1-2 страницы).
………………………………………………….
2.4 Анализ активного оборудования для построения сетей
(Модемы, репиторы, концентраторы, коммутаторы, маршрутизаторы, мосты и шлюзы - 1-3 страницы).
………………………………………………….
2.5 Антенны (для беспроводной территориальной сети)
(Классификация, характеристики, эскизы, рисунки)
ПРИМЕР
Приемопередающая сегментопараболическая антенна используется для создания радиоканалов на больших расстояниях (до 50 км).
Две таких антенны, подключенных непосредственно к сетевым радиокартам или радиобриджам, и направленных друг на друга, обеспечивают дальность связи до 20 км. С усилителями (с каждой стороны) дальность связи возрастает до 50 км.

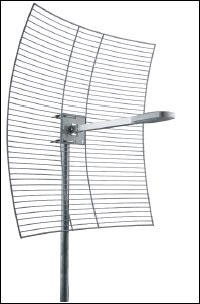

Рисунок 77 - Приемопередающая сегментопараболическая антенна
Технические характеристики:
рабочий диапазон частот: 2400-2500 MHz;
соотношение мощности излучения в передней и задней полусферах: 21 dB;
коэфициент усиления в рабочей полосе: 23,5 dBi;
сопротивление: 50 Om;
разьем "N" типа: Male;
поляризация: Dual;
-Вес антенны: 2,4 кг;
размер антенны: 27,0 см x 90,0 см.
Всенаправленные антенны Mobile Mark для узлов доступа ( базовых станций )
Рисунок - Всенаправленная антенна
Всенаправленные антенны производства Mobile Mark ( Великобритания ) серии OD являются одними из самых лучших в своем классе. Высокую популярность этим антеннам принесли надежность и долговечность, стабильность характеристик на протяжении всего периода их эксплуатации ( до 5 лет ). Современные технологии производства этих антенн , относящихся к классу коллинеарных , позволили получить высокие энергетические параметры при малых габаритах , весе и относительно невысокой цене.
Выбор 9 или 12 дБ антенны зависит от удаления обслуживаемых клиентских станций. Антенна OD-9 имеет большую, нежели у 12 дБ антенны ширину диаграммы направленности в вертикальной плоскости и может быть полезна для обслуживания близко расположенных клиентов ( удаление до 1 км ) при достаточно высокой точке расположения базовой станции, например на горе или телебашне. При использовании антенн в закрытых помещениях ( ангарах, складах, офисе) OD-9 может дать больше энергетики для отдаленных закрытых стенами помещений, нежели OD-12, за счет более равномерного рассеивания (переотражения) радиосигнала в вертикальной плоскости.
Таблица 2.1 – Технические характеристики антенны Mobile Mark
Характеристика |
Параметр |
Ширина диаграммы направлености в вертикальной плоскости OD12-2400 |
9 |
Ширина диаграммы направлености в вертикальной плоскости OD9-2400 |
14 |
Рабочий диапазон частот |
2400-2500 MHz |
Коэффициент усиления в рабочей полосе OD12/OD9 |
12dBi/9 dBi |
Сопротивление |
50 OHMS |
Разьем "N" типа |
Female |
Поляризация |
Вертикальная |
Вес антенны OD12/OD9 |
1,5кг. /1 кг. |
Размер OD12/OD9 |
109x2,5 /69x2,5 (cm) |
2.5 Генераторы (лазерные – светодиодные излучатели – для проводной связи) ВОЛС
(Классификация, характеристики, структурные схемы)
………………………………………………….
2.5 Оборудование (для радиорелейной линии)
