3. Расчетная длина колонны из плоскости рамы.

При определении расчетной длины вводятся упрощающие предпосылки:

1) рассматривают колонну как отдельно стоящий стержень с идеализированными условиями закрепления.

2) силы прикладываются только в узлах.

3) не в полной мере учитывается пространственная работа каркаса.

Расчетная длина колонны в плоскости рамы определяется по формуле:

• - коэффициент расчетной длины.

l – геометрическая длина.

- расчетная длина.

Расчетная длина верхней и нижней части колонны из плоскости рамы равна наибольшему расстоянию между точками закрепления колонны по высоте.

Для нижней части колонны это расстояние между уровнем верха фундамента и нижнего пояса подкрановой балки.

Верхняя часть колонны закрепляется в уровне тормозных балок (или ферм) и в уровне поясов стропильных ферм.

В каркасах одноэтажных промышленных зданий применяются колонны трех типов:

1) Постоянного по высоте сечения;

2) переменного по высоте сечения (ступенчатые);

3) Раздельные в виде двух стоек не жестко связанных между собой;

4. Типы сечений, подбор сечений, проверка прочности и устойчивости сплошных колонн.

Сплошные колонны проектируются, как правило двутаврового сечения. Для колонн постоянного по высоте сечения и надкрановых участков ступенчатых колоннах правило, применяют симметричные сечения, реже, при больших усилиях с превалирующим односторонним изгибающим моментом применяют несимметричные сечения. Для нижних участков сплошных ступенчатых колонн целесообразно асимметричное двутавровое сечение.

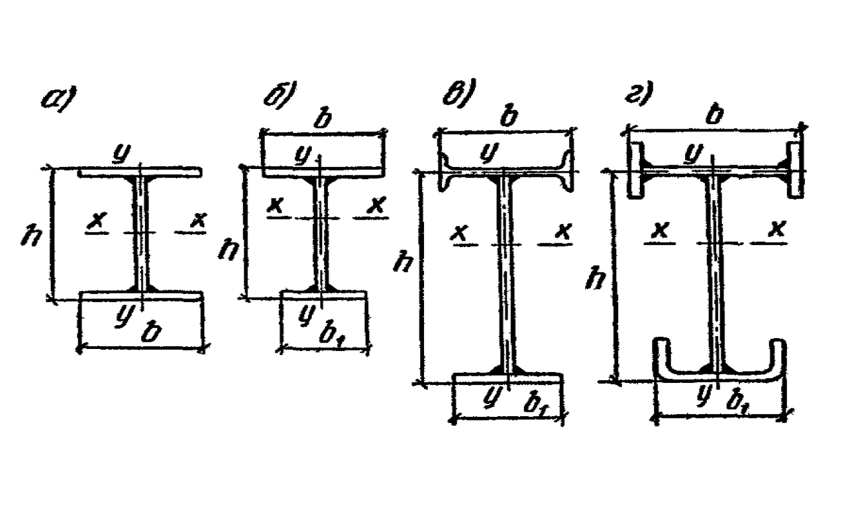

Рис. 4.1. Типы сечений сплошных колонн

а – симметричное; б-г – несимметричное;

До начала подбора необходимо:

1. Четко представить

5. Местная устойчивость поясов и стенки сплошной колонны. Постановка продольных и поперечных ребер жесткости.
