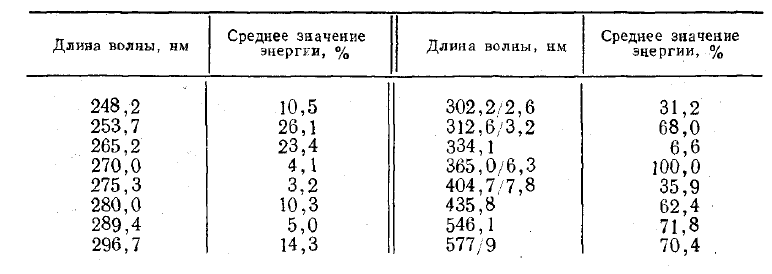

Відносний розподіл енергії випромінювання в спектрі ламп дрт 230, 400 і 1000 Таблиця 3

Розподіл енергії в спектрі випромінювання окремих ламп може помітно відрізнятися від приведених середніх даних.

Включення в мережу проводиться за схемою Рис. 3б.

Для облегшення запалення ламп ДРТ 230, 400 і 1000 служить вузька металева смужка, сполучена з конденсатором С ємністю 300-500 пФ. Запалення здійснюється короткочасним натисненням ключа К.

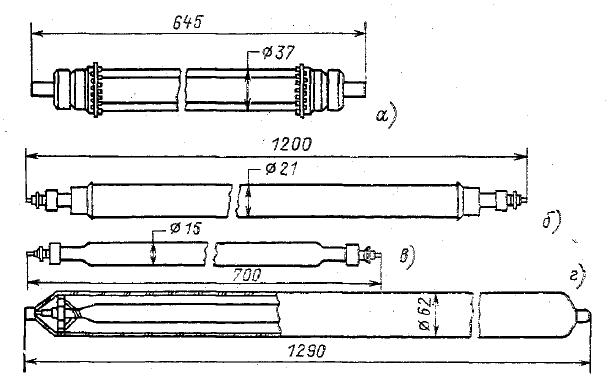

Рис.4. Загальний вигляд ламп типу ДРТ для світлокопіювальних робіт, УФ-сушіння та інших технологічних застосувань: а) - ДРТск 1000; б) -ДРТ 2500; в) - ДРТ 2800; г) - ДРТ 5000.

Виходячи застосування лампи мають велику довжину і, як наслідок, вимагають для роботи і запалення високої напруги. Потужності ламп залежно від довжини і питомого навантаження лежать в межах від 1 до 10 кВт. Лампи працюють в горизонтальному положенні. Дуже важливою вимогою є висока рівномірність випромінювання по довжині. Для цього проводиться строгий контроль постійності діаметру і товщини стінок розрядних трубок по довжині, а тиск наповнюючого газу (зазвичай аргону) вибирають як можна нижчим (~500-600 Па). У лампах великої довжини з високою напругою горіння можна застосовувати ксенон, що має молекулярну масу, близьку до ртуті. Дослідження показали, що ефективніші лампи з вищими тиском пари ртуті і питомим навантаженням.

У апаратах з примусовим охолодженням (повітря, що продувається) простору між лампою і об'єктом опромінення лампу доводиться поміщати в спеціальний скляний циліндр, що запобігає переохолодженню лампи і конденсації ртуті. Циліндри бувають знімними або складають одне ціле з розрядною трубкою (Рис.4. а, г). В цілях усунення утворення озону сучасні лампи, призначені для отримання УФ-випромінювання з 280 300 нм і що працюють без зовнішнього скляного циліндра, роблять в трубках з легованого кварцевого скла, непрозорого для випромінювання з коротше 280-300 нм.

Ртутні (кульові) лампи надвисокого тиску з короткою дугою

Особливістю ламп цього типу є висока яскравість при досить зручній для цілей проекції веретеноподібній або бочкоподібній формі тіла, що світиться. Яскравості звичайних ламп цього типу складають 150-200 Мкд/м2. У спеціальних ламп яскравість може досягати тисячі мегакандел на 1 м² при дуже малому розмірі тіла, що світиться. Лампи можуть працювати від мережі напругою 220 і 127 В, а окремі типи ламп з дуже малими відстанями між електродами вимагають для роботи напруги 36 і навіть 24 В. Лампи, як правило, працюють при природному охолодженні.

Пристрій і принцип дії. Високі яскравості в лампах НВТ з короткою дугою виходять за рахунок високих тисків і стягання розряду у електродів, яке перешкоджає вільному розширенню каналу розряду на відстанях поблизу електродів. Лампи є товстостінними (2-3 мм) кварцову колбу кульової або близької до неї форми,( в яку зазвичай з протилежних сторін впаяні на відстані кількох міліметрів один від одного два вольфрамових активованних електроди. У деяких типів ламп для полегшення запалення в колбу впаяний ще запалюючий електрод у вигляді вольфрамової нитки. Лампи наповнені строго дозованою кількістю ртуті і інертним газом, зазвичай аргоном. Робочий тиск пари ртуті залежно від типу лампи лежить в межах від 1 до 8 МПа. Як правило, чим менше об'єм і потужність лампи, тим вище може бути тиск. Завдяки можливості варіювати в широких межах розміри колби і електродів вдається створювати кульові лампи на самі різні потужності, і при цьому відпадає необхідність в примусовому охолодженні. Лампи виготовлюються на потужності від 50 Вт до 2 кВт. Є розробки ламп і на потужності до 10-15 кВт. На рис. 5. даний загальний вигляд ртутно-кварцових ламп ДРШ різної потужності.

Рис. 5. Загальний вид і схема ртутно-кварцових ламп НВТ з короткою дугою (ДРШ). а) 50Вт, Lv Мкд/м2; б) 100Вт, Lv 1200 Мкд/м2; в) 250Вт, Lv Мкд/м2; г) 500Вт, Lv Мкд/м2; д) 1000Вт, Lv 170Мкд/м2; е) Форма колби, яка забезпечує прискорене розгоряння; ж) 10кВт; УП-утепляюче покриття.

Баланс енергії лампи і її частин.

У лампах цього типу, доцільно розглядати баланс усієї лампи в цілому і окремо колби і входів.

Сумарний потік випромінювання ламп. Згідно з нашими вимірюваннями потік випромінювання розряду, що виходить з колби

(1)

Формула перевірена в області від 200 до 1000 Вт, але досвід показав, що нею можна користуватися і в ширшому діапазоні потужностей. Звідси відносні теплові втрати усієї лампи, включаючи колбу і виводи:

(2)

Втрати потужності через введення для цих ламп складають по наших вимірах

. Тому доля потужності, що витрачається на нагрів власне колби,

(3)
