Просмотр результатов расчета на карте.
После поведения расчета можно просмотреть и вывести на печать результирующие СЗЗ и зоны акустического дискомфорта для отдельных расчетных блоков для различных условий работы. Для построения СЗЗ следует в главном окне базы данных выбрать промплощадку (объект) и выполнить следующие действия:
Открыть командой меню Правка → Карта главное окно графического модуля.
В панели инструментов создания объектов выбрать вкладку СЗЗ.
Для построения необходимой зоны нажать соответствующую кнопку:
- для построения СЗЗ до проведения
мероприятий в дневное время;
- для построения СЗЗ до проведения
мероприятий в ночное время;
- для построения СЗЗ после проведения
мероприятий в дневное время;
- для построения СЗЗ после проведения
мероприятий в ночное время.
Для вывода на карту зон акустического дискомфорта для отдельных расчетных блоков следует (главное окно графического модуля открыто):
В Панели управления слоями нажать кнопку Новый слой с экологическими объектами
или выбрать аналогичный пункт из меню
Слой.

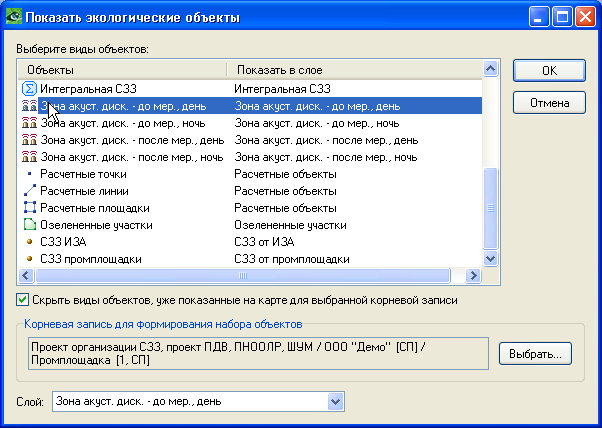

В появившемся диалоге Показать экологические объекты выбрать объект Зона акустического дискомфорта для требуемого режима работы (можно выбрать сразу несколько объектов). Если в списке нет нужной зоны, значит она уже отображена на карте.
Нажать кнопку OK.
Следует иметь в виду, что новые построения
могут быть не видны в окне карты, например,
если расчетные радиусы зон очень большие.
В этом случае можно использовать кнопку
Показать всю карту
или команду меню Карта – Показать
всю карту. Кроме того, радиусы зон
акустического дискомфорта от отдельных
блоков могут оказаться очень маленькими,
поэтому эти зоны могут иметь вид точек
при текущем масштабе.
Формирование графических отчетов.
При разработке проекта организации СЗЗ по разделу «Оценка шумового воздействия» необходимо подготовить и распечатать графические отчеты. В состав проекта обычно включаются следующие карты:
карты зон акустического дискомфорта от отдельных блоков для дневного и ночного времени, до и после проведения шумозащитных мероприятий;
карты с расчетными санитарно-защитными зонами по фактору шума для дневного и ночного времени.
Кроме того, при разработке проекта СЗЗ с учетом различных факторов воздействия, должна быть подготовлена карта с построением интегральной СЗЗ, которая объединяет расчетные СЗЗ по различным факторам воздействия – загрязнение атмосферного воздуха, шумовое воздействие и др.
Прежде чем распечатывать карту с добавленными на нее зонами, ее следует сохранить как тематическую карту, выбрав в меню пункт Карта – Сохранить тематическую карту. При этом в появившемся окне создания новой записи следует ввести название тематической карты, которое будет использоваться как заголовок графического отчета при печати карты. Тематическая карта будет сохранена на уровне разделов промплощадки (объекта) в разделе Карты промплощадки (объекта). В дальнейшем при открытии карты из этого раздела, все сделанные ранее при подготовке карты построения (зоны) будут выполняться автоматически. Таким образом, тематическая карта является сохраненным графическим отчетом, который можно в любой момент распечатать.
Чтобы напечатать карту, следует открыть
ее в главном окне графического модуля
и нажать кнопку Печать
или выполнить команду меню Файл
– Печать.
Для печати в заданном масштабе или с разделением на страницы необходимо использовать окно предварительного просмотра печати.
Подробнее работа с тематическими картами, настройки печати, создание текстовых объектов на карте и многие другие возможности графического модуля описаны в главе «Графический модуль» (глава 6).
