Расход сифонной линии

Q_сиф = Qр - Qсущ

h_сист  (Z_р - Z_пр )

Определение фактических расходов самотечной и сифонной линий

да

нет

Рис. 7. Блок-схема расчета диаметра дополнительной сифонной линии

D при V=0,7-1,5 м/с

S_сиф = h_сиф / Q²_сиф

S_сам = (Z_р - Z_пр ) / Q²_{сущ. сам.}

h_сист = S_сист Q²_сист

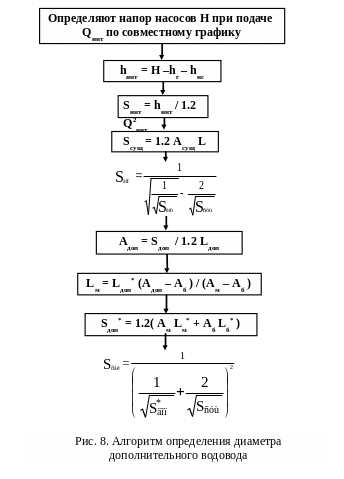

Обозначения к рис. 8: Н – напор насосов; h_г – геометрическая высота подъема; h_нс – потери напора в НС; S_инт – сопротивление системы после реконструкции; h_инт – потери в системе водоводов после реконструкции; Q_инт – расход интенсификации; A_доп – удельное сопротивление дополнительного водовода; S_доп - сопротивление дополнительного водовода; L_доп – длина дополнительного водовода; S_сущ – сопротивление существующего водовода; A_сущ – удельное сопротивление существующего водовода; L – длина существующего водовода; A_м L_м^* , A_б L_б^* - удельное сопротивление и длина соответственно меньшего и большего диаметра дополнительного в случае телескопического водовода.

Таблица 5

Расчет диаметра дополнительного водовода
Показатели	Формула	Ед.изм.	Величина
Напор насоса, Н	по совм. графику	м	34,5
Геометрическая высота подъема	hг = Z3 - Z2	м	23,6
Потери в НС	hн = 2-3	м	6,9
Потери в системе после реконструкции	h = Н - hг - hн	м	4,01
Расход интенсификации	qинт	м3/ч	5375
Расход интенсификации	qинт	м3/с	1,493
Сопротивление системы водоводов после реконструкции	S = h / (1,2*qинт2 )	с2/м5	2
Уд. сопротивление сущ. водовода	Асущ, по табл. Ф.А. Шевелева	с2/м6	0,005514
Сопротивление сущ. водовода	Sсущ = КмAL	с2/м5	10
Длина существующего водовода	L	м	1500
Сопротивление дополн. водовода	Sдоп. =(( 1/ S0,5) - (2 / Sсущ. 0,5))-0,5	с2/м5	30
Длина дополнительного водовода	Lдоп	м	1500
Уд. сопротивление дополн. водовода	Адоп = Sдоп /КмLдоп	с2/м6	0,017
Уд. сопротивление меньшего водовода	Ам , по табл. Ф.А.Шевелева	с2/м6	0,02262
Уд. сопротивление большего водовода	Аб , по табл. Ф.А.Шевелева	с2/м6	0,01098
Длина меньшего водовода	lм = Lдоп (Адоп - Аб) / (Ам -Аб)	м	756
Принята длина меньшего водовода	lм	м	760
Длина большего водовода	lб = Lдоп - lм	м	740
Окончат. сопротивление доп. водовода после реконструкции	Sдоп* = kм Ам lм + kб Аб lб	с2/м5	30
Окончат. сопротивление сист. водоводов после реконструкции	S = 1 / (1/S10,5 + …+ +/Sn0,5 )2	с2/м5	2

На основе анализа произведенных расчетов рекомендуются следующие мероприятия по реконструкции.

1. Строительство дополнительной секции оголовка той же конструкции с плоскими фильтрующими кассетами. В существующих оголовках производится замена решеток на плоские кассеты. При нормальной работе забор воды осуществляется тремя секциями оголовков с 30 водоприемными окнами, при аварии одна секция не работает, т.е. работают 20 окон. Скорость втекания при этом не превышает допустимую 8-10 см/с [3,4,11,16].

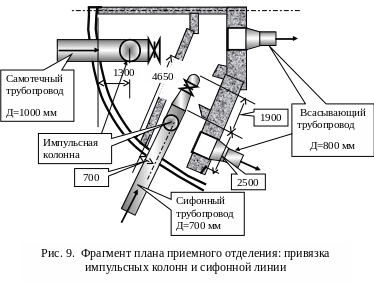

2. Строительство сифонной линии диаметром восходящей ветви 700 мм, нисходящей 600 мм. Сифонная линия заводится в сеточное отделение берегового колодца, в котором размещаются импульсная колонна и затвор (рис. 9). Трубопровод обратной промывки подключается к импульсным колоннам в наземном павильоне НС. Рекомендуется обратная промывка подающих линий с периодической импульсной промывкой оголовков.

3. Монтаж вакуумной установки с двумя насосами ВВН-1,5 для зарядки сифонной линии и заполнения импульсных колонн при промывке осуществляется в наземном павильоне НС.

4. Реконструкция НС. Вариант замены насосов. Существующие насосы 3200-33 демонтируют и устанавливают насосы марки 2500-62 с Д_к=700 мм и числом оборотов 980 об/мин. Как видно из графика совместной работы (рис.5), при всех режимах работы насосов наблюдается избыточное давление. Поэтому производится обточка рабочих колес. Устанавливают два насоса с Д_к=654 мм, работающих в максимальные сутки, и два с Д_к=570 мм, обеспечивающие средне- и минимальносуточное водопотребление. При этом на складе НС должен находиться насос с Д_к=654 мм .

Вариант прокладки дополнительного водовода. Проведенный расчет (табл.5) показал, что для обеспечения необходимой подачи существующими насосами следует проложить дополнительный водовод телескопического сечения диаметрами: 600 мм длиной 760 м и 700 мм длиной 740 м. При этом в максимальные и средние сутки работают два насоса. Подача среднесуточного расхода осуществляется при дросселировании для снижения напора. В минимальные сутки в часы максимального расхода работают два насоса в течение 4 ч, в остальное время (20ч) работает 1 насос (рис.3).
