5.8.3. Кільцеві лічильники
На базі регістрів зсуву можуть бути реалізовані так звані кільцеві лічильники шляхом охоплення додатним зворотним зв`язком виходу Qn-1 останнього тригера із D-входом першого тригера (рис. 5.53).
Коефіцієнт підрахунку кільцевого лічильника дорівнює кількості тригерів, замкнутих в кільце. Недоліком такого лічильника є можливість виникнення збоїв у кільці, які жодним способом не можна виявити під час роботи. Для уникнення можливих збоїв застосовують спеціальні елементи, наприклад, схеми збігу (рис. 5.54). Тільки після обнуління усіх тригерів кільця на виході
Р
ис.
5.53 – Схема (а) та часова діаграма (б)
роботи кільцевого лічильника
схеми збігу – елемента n АБО-НЕ можлива поява логічної одиниці, яка в подальшому циркулюватиме в кільці. Коефіцієнт підрахунку такого лічильника дорівнює
Рис. 5.54 – Схема кільцевого лічильника із захистом від збоїв кількості тригерів плюс одиниця n+1.
Суттєво збільшити (у два рази при тій самій кількості тригерів) коефіцієнт підрахунку лічильника дає можливість використання кільцевого лічильника Джонсона, в якому загальний зворотний зв`язок уводиться з інверсного виходу останнього тригера до інформаційного входу першого (рис. 5.55.а).
Як показує аналіз часової діаграми роботи (рис. 5.55.б) і таблиці істинності (рис. 5.55.в) нв регістрі лічильника спочатку наростає хвиля одиниць (для перших п`яти імпульсів), а потім – хвиля нулів (для наступних п`яти імпульсів).
Ці процеси повторюються періодично. Після асинхронного скиду усі процеси в лічильнику Джонсона повторюються.

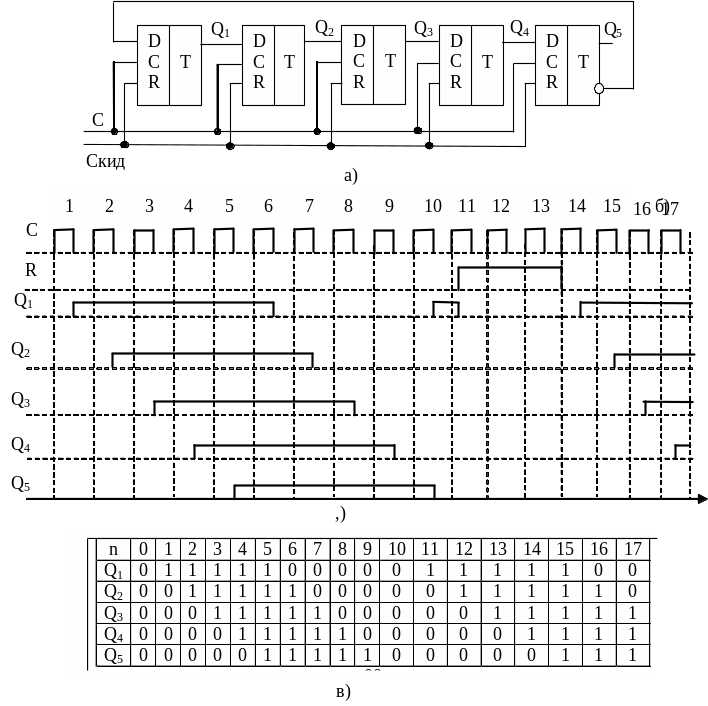

Рис.
5.55 - Лічильник Джонсона – схема (а),
часова діаграма роботи (б) та таблиця
істинності (в)
5.9. Лічильники
Лічильники класифікують як двійкові, десяткові; асинхронні, синхронні; реверсивні; з довільним модулем лічби.
Лічильник – це функціональний пристрій призначений для підрахунку числа імпульсів, які надійшли на його вхід і фіксації цього числа на його регістрі у вигляді коду.
Використання: в ЦВП, обчислювальній, побутовій техніці, метрологічних пристроях.
Лічильник – це скінчений автомат, стан якого визначається тільки кількістю логічних 1, які надійшли на його вхід. Складається з кількох тригерів, певним чином з’єднаних між собою. Виходи тригерів являють собою вихідний регістр лічильника, на якому фіксується код.
Модуль лічби – основний параметр лічильника (коефіцієнт підрахунку).
М1 2m , m – число розрядів лічильника – число стійких внутрішніх станів, в тому числі 0000.
Заданий
модуль лічби Мл:
m - кількість
необхідних тригерів m=int
На виході лічильника частота в 2m разів менша від вхідної f, тобто лічильник може використовуватись, як подільник f на число, рівне модулю його лічби.
Класифікація лічильників.
В залежності від Мл лічильники є двійкові (Мл=2m), двійково-десяткові, з довільним модулем Мл2m.
Лічильники можуть бути асинхронні, синхронні, з потенціальним або імпульсним записом інформації.
За цільовим призначенням: прості – підсумовувальні, віднімальні, реверсивні. Відповідно, прямий, зворотний підрахунок числа імпульсів. Перенос в старший розряд в лічильниках: послідовний, паралельний, послідовно-паралельний.
Послідовний перенос: вхідний імпульс подається тільки на синхровхід першого підраховувального каскаду, а на на входи наступних підраховувальних каскадів (тригерів) - з виходів попереднього.
Паралельний перенос: одночасно на входи всіх тригерів.
Послідовно-паралельний перенос: послідовне з’єднання паралельних лічильників (корпусів лічильників, всередині яких здійснюється паралельний перенос).
Роздільна здатність – мінімальний період проходження вхідного сигналу, при якому забезпечується надійна робота лічильника.
Час реєстрації – максимальний часовий інтервал між моментом закінчення передачі вхідного сигналу та моментом встановлення його на регістрі лічильника.
Послідовний лічильник (рис. 5.56).
Р
ис.
5.56 – Схема (а) та часова діаграма роботи
(б) послідовного трирозрядного лічильника
В підсумовувальному послідовному (асинхронному) лічильнику перед початком роботи здійснюється скид.
На
JК-тригерах:
при J=К=1;
=1;
R=0.
(серійні мікросхеми двійково-десяткового
К155ИЕ2
та двійкового К155ИЕ5 лічильників).
Віднімальний послідовний лічильник
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Q0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
Q1 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
Q2 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
Невелика швидкодія послідовного лічильника

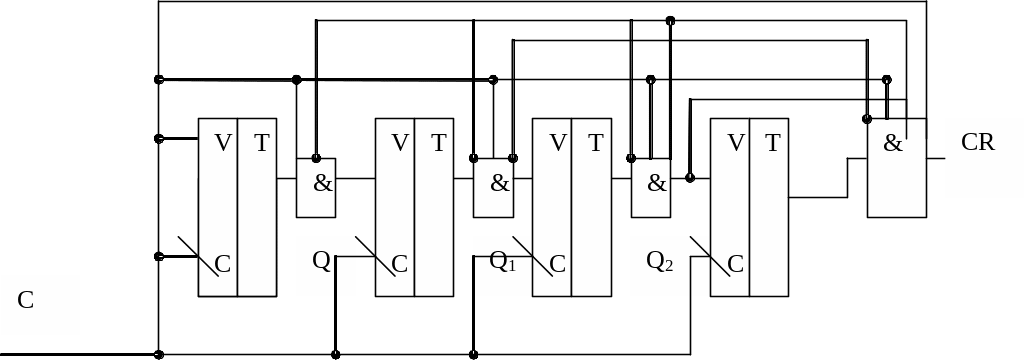

Паралельні лічильники
Підсумовувальний (велика швидкодія)

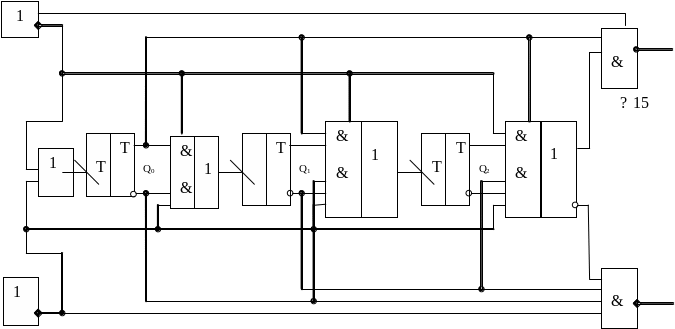

Реверсивні лічильники паралельні
Реверсивні лічильники паралельні
≤ 0
Каскадування РЛ (ліч.)
Призначення виводів. Робота ліч

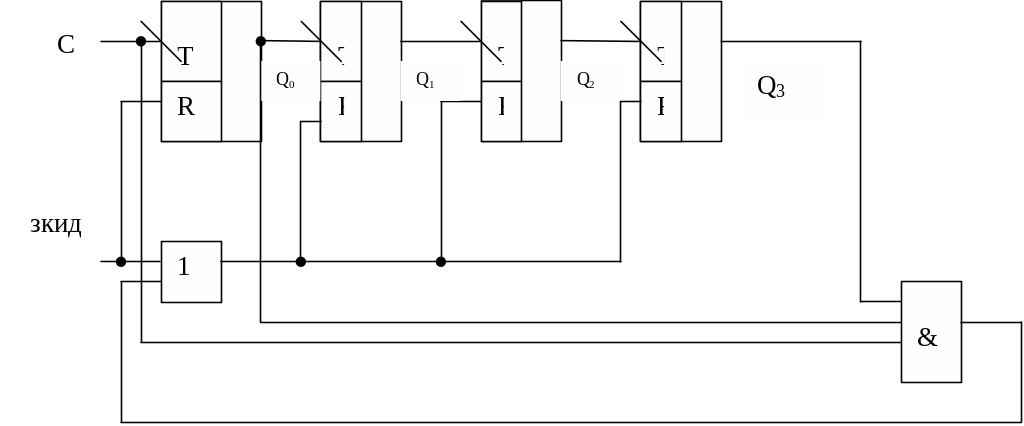

Лічильники з довільним модулем лічби
Блокування переносу : із двійкового зробити двійково-десятковий.
Аналогічно для будь-якого модуля лічби
