5.7. Тригери
5.7.1. Структурна схема тригерів
Дуже великий клас сучасних цифрових пристроїв – послідовнісні пристрої (ПП)- або цифрові автомати з пам’яттю. Вони складаються з комбінаційного пристрою і елементів пам’яті. Тому в них з’являється нова змінна – час.
Стан послідовнісного скінченного автомата залежить не тільки від значень вхідних сигналів, але й від попередніх станів. Роботу ПП слід розглядати у часі.
Всі ПП можна поділити на 3 класи:
Асинхронні потенціальні автомати
Асинхронні імпульсні автомати
Синхронні автомати
Тригери, регістри, лічильники , генератори чисел.
Стан ПП описується:
Функцією переходів :qt+1=(qt,xt) – визначає стан абстрактного автомата у наступний момент часу t+1 залежно від внутрішнього стану qt і вхідних значень змінних у момент часу t. Перехід Qt * xt Qt+1.
Функцією
виходів:
- стан виходу y в даний момент часу.
Qt * xt Yt ( для автомата Мілі)
Qt → Yt ( для автомата Мура)
Мілі: 1-роду
q(t+1) = δ {q(t), x(t+1)} (t+1- даний момент часу, t- попередній )
y(t+1) = λ {q(t), x(t+1)} , t = 0,1,2....
Мілі: 2-роду
q(t+1) = δ {q(t), x(t+1)}
y(t+1) = λ{q(t+1) ), x(t+1)} , t = 0,1,2..
Різновид : автомат Мура
q(t+1) = δ {q(t), x(t+1)}
y(t+1) = λ {q(t+1)}, t = 0,1,2..
Вихідні сигнали залежать від стану автомату і не залежать від значень вхідних сигналів.
Спільним елементом всіх ПП є тригер (trigger; flip-flop). Це елементарний запам’ятовувач 1біт двійної інформації. Крім цього , може перетворювати
інформацію чи сигнали.
Характеристика тригера
число вх. зміщених хі залежить від стану тригера;
число внутрішніх станів – 0 і 1 (позначення Q);
число всіх зміщених Yі, збігається із значеннями стану Q(yt+1)=Qt+1 (елементарний автомат Мура G прямий чи інверсний вихід)
“1”
Q=1;
=
0
“0”
=1
З…….==> Q=0
Структурна схема триггера (рис. 5.40).
Р
ис.
5.40 – Структурна схема тригерів
Інформаційні входи; двійкова інформація (хі)
R, K (Reset, Kill (раптово вимикати )) – входи окремого встановлення тригера в стан “0”.
S, J (Set – встановлювати , Jark- раптово вмикати) - входи окремого встановлення тригера в стан “1”.
D (delay- затримка) – вхід встановлення тригера в “1” або “0”.
Т (toggle - перекидувати)- вхід перемикання або лічильний вхід.
Керуючі входи :
V, E (valve – клапан, enable- дозвіл)- дозвіл запису інформації в тригер.
С – вхід тактових чи синхросигналів (Clock- годинник).
Інтегральний тригер: - мксх – розказати особливості
Тип тригера- визначається функціональною залежністю між сигналами на виході і сигналами на входах. Аналітично (характеристичне логічне рівняння), графічно (граф переходів ), табличне (таблиця станів).

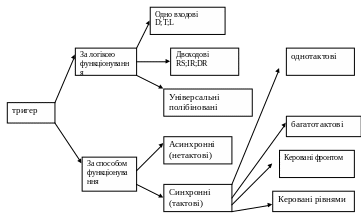

Рис. 5.41 – Класифікація тригерів
5.7.2. Види тригерів
Інтегральні тригери:
одновходові D і T
двоходові RS, JK
універсальні JK (RS)
5.7.2.1. RS-тригери. Найпростішими є RS-тригери побудовані в базисі елементів 2АБО-НЕ (рис. 5.42) та 2І-НЕ (рис. 5.43). Це є схеми на двох логічних елементах, охоплених додатним зворотним зв`язком. На обох рисунках подані схема тригера (а), часова діаграма роботи (б) та таблиця істинності (в). Найбільшим недоліком RS-тригерів є наявність заборонених кодових комбінацій.

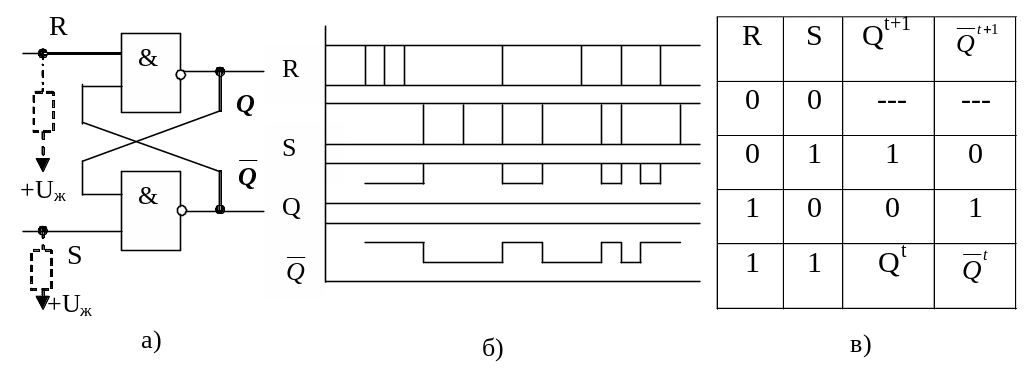

Рис. 5.42 – Схема (а), часова діаграма роботи (б) і таблиця істинності RS-тригера, побудованого в базисі елементів 2АБО-НЕ
Функція
переходів
Qt+1
=
з таблиці істинності.
Рис. 5.43 – Схема (а), часова діаграма роботи (б) і таблиця істинності RS-тригера, побудованого в базисі елементів 2І-НЕ
На практиці RS-тригери використовуються для фіксації першої з ланцюга подій, наприклад, для усунення явища «деренчання» механічних контактів.
Тип тригера RS: C= var-синхронний; С=1 – асинхронний (рис.5. 44).
Функція
переходів
синхронного тригера
;
;
асинхронного -
.
Рис. 5. 44 – Схема (а), часові діаграми роботи (б) і таблиця істинності RS-тригера
5.7.2.2.
JK-тригери.
Тип
тригера: JK;
C =var – синхронний,
C=1-
асинхронний
(рис. 5.45). Функція
переходів
синхронного тригера:
;
;
асинхронного -
;
.

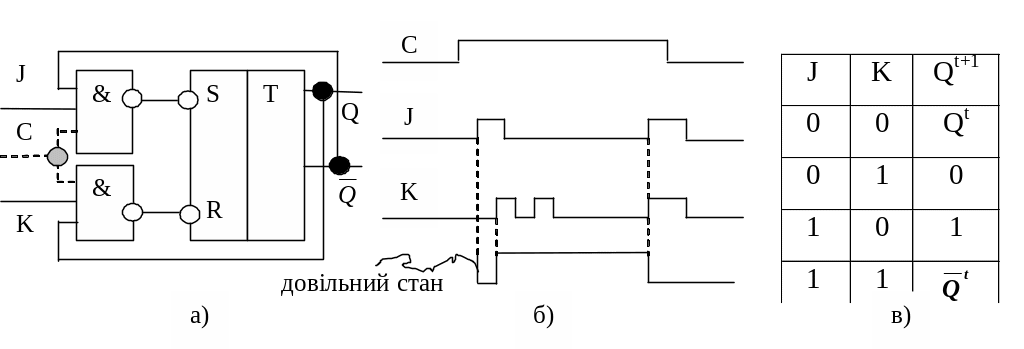

Рис. 5.45 - Схема (а), часові діаграми роботи (б) і таблиця істинності JK-тригера
5.7.2.3. D-тригери. Тип тригера : D; С= var – синхроний тригер; С= 1 – асинхронний (рис. 5.46).
Функція
переходів
синхронного тригера
,
,
асинхронного -
.

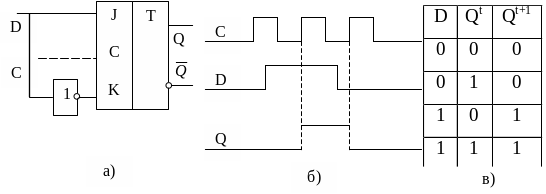

Р
ис.
5.46 - Схема
(а), часові
діаграми
роботи (б) і таблиця істинності
D-тригера
5.7.2.4. Т-тригери. Тип тригера: Т; С=var – синхроний; С=1- асинхронний (рис.5.47).
Функція
переходів
синхронного тригера
=QtCT;
;
асинхронного -
;
.
Р
ис.
5.47 - Схема
(а), часові
діаграми
роботи (б) і таблиця істинності
Т-тригера
На рис. 5.48 подані вдосконалені структури D-тригерів: (а) керованого синхронного-асинхронного та тригера-замка (б). Якщо сигнали керування Е=1 та синхронізації С=1 одночасно дорівнюють одиниці, то D-тригер працюватиме в асинхронному режимі, якщо ж Е=1, а С=var, то D-тригер працюватиме в синхронному режимі (рис. 5.48.а).
Рис. 5.48 – Вдосконалені структури D-тригерів: (а) керованого синхронного-асинхронного та тригера-замка (б)
В структурі рис. 5.48.б якщо С=0 інформація з D-входу прямо проходить на вихід Q. При С=1 інформація із входу не поступає на вихід Q. Інформація на виході не запам’ятовується.
Т-триггер дуже просто може бути побудований на основі D-тригера (рис. 5.49.а. Для цього D-тригер охоплюється зворотним зв`язком з інверсного виходу на D-вхід (рис. 5.49.а). Часова діаграма його роботи і таблиця істинності практично нічим не відрізняється від відповідних параметрів Т-тригера.
Р
ис.
5.49 – Т-тригер
на основі D-тригера,
схема (а), часова діаграма роботи (б) і
таблиця істинності (в)
