5.5.2. Дешифратори
Дешифратор (decoder: DC) – для розпізнавання чила, яке подане n-розрядним двійковим кодом. Найчастіше DC n-m → перетворює код в унітарний код «1 з m»; тобто функція обернена до CD. Повний DC: m = 2n, де m-порядковий номер виходу Yi. Неповний DC: m<2n
Система бульових функцій повного n-m DC (УДНФ, УКНФ)
{
}
– n-розрядне
вхідне слово
Схеми з лінійною та пірамідальною структурою. Серійні мікросхеми дешифраторів К155ИД3, К155ИД7 – повні; К155ИД1 – неповний; К155ИД4 – здвоєний.
Таблиця 5.17 – Таблиця істинності восьми розрядного дешифратора
Десяткове число |
|
|
|
|
|
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
2 |
0 |
0 |
1 |
0 |
2 |
3 |
0 |
0 |
1 |
1 |
3 |
4 |
0 |
1 |
0 |
0 |
4 |
5 |
0 |
1 |
0 |
1 |
5 |
6 |
0 |
1 |
1 |
0 |
6 |
7 |
0 |
1 |
1 |
1 |
7 |
8 |
1 |
0 |
0 |
0 |
8 |
9 |
1 |
0 |
0 |
1 |
9 |
Р
ис.
5.29 – Реалізація дешифратора на логічних
елементах
Для збільшення кількості виходів застосовують каскадування DC.
Дешифратори масово використовуються в пристроях відображення цифрової інформації
Р
ис.
5.30 – Схема розширення виходів дешифраторів
5.5.3. Перетворювачі кодів
Перетворювачі кодів – один різновид коду в інший. Прямий двійковий код в обернений або доповняльний пристрої двійковими числами, ввід-вивід інформації з однієї системи числення в іншу.
На відміну від DC перетворювачі кодів можуть формувати довільні двійкові числа. Кожен вхідний набір – певне вихідне слово, а не унітарний код, як в DC.

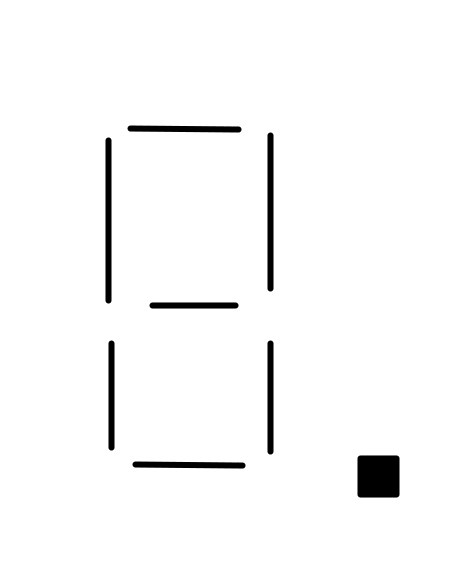

Приклад: перетворювач двійково-десяткового коду в код семисегментного індикатора.
Таблиця 5.18 – Таблиця істинності перетворювача двійково-десяткового коду в код семисегментного індикатора
Десяткова цифра |
ДДК (8421) |
Семирозрядний код |
|||||||||
|
|
|
|
a |
b |
c |
d |
e |
f |
g |
|
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
2 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
3 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
4 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
5 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
6 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
7 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
8 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
9 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
ДДК – коди латинської абетки 155РЕ22; ДДК – коди російської абетки 155РЕ21
ДДК – додаткові знаки і символи 155РЕ23.
Число «1» в a, b, c, d,…, g > від числа «0» тому:
;
;
;
;
;
;
Пристрої
для перетворення цифрових сигналів.
Комбінаційний пристрій – логічний стан
виходів цифрового автомата без пам’яті
залежить тільки від комбінації логічних
сигналів на входах в даний момент часу
і не залежить від його внутрішнього
стану
.
← Фунціональні перетворювачі цифрові
виконують кодування (шифрування) одного
виду цифрової (і символьної) в інший,
більш стиснений вид. Декодування
(дешифрування) – обернений процес.
Шифратори, дешифратори, кодоперетворювачі: мають n входів і m виходів. Е1 – дозвіл по входу; Е0 – дозвіл по виходу.
