3.4. Операційні перетворювачі на базі підсилювачів з від`ємним зворотним зв`язком
Вище ми розглянули основні конфігурації інвертувального, неінвертувального і диференційного підсилювачів на основі ОП. Нарівні з цими базовими схемами знаходять застосування також різні їх модифікації, частину яких ми розглянемо в даному параграфі .
3.4.1. Підсилювачі з т-подібним ланцюгом від`ємного зворотного зв`язку
Збільшення значення коефіцієнта підсилення призводить у результаті до збільшення значення опору резистора ВЗЗ до значень, при яких суттєво збільшується адитивна складова похибки, а також випадкова змінна напруга завдяки електромагнітним наведенням. У цьому випадку для суттєвого збільшення коефіцієнта підсилення при достатньо обмежених значеннях резисторів ВЗЗ використовуються схеми інвертувального і неінвертувального підсилювачів, в яких в ланку зворотного зв’язку входить Т–подібний триполюсник, який складається з резисторів R2, R3, R4 (рис. 3.11). Це дає можливість зменшити діапазон опорів, необхідних для отримання заданих значень коефіцієнтів підсилення. При цьому коефіцієнти підсилення визначаються співвідношеннями

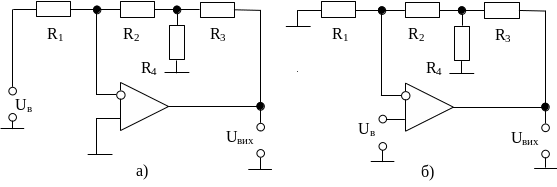

Рис. 3.11 - Схеми підсилювачівз Т-подібними ланками зворотного зв’язку
,
(3.41)
.
(3.42)
Порівнюючи (3.41), (3.42) з формулами (3.9), (3.10), бачимо, що в даному випадку діапазон зміни опору може бути значно менший. Якщо, наприклад, необхідно побудувати підсилювачі , що мають коефіцієнт підсилення │Кн│≈Кн≈ 100, то в базових схемах рис. 3.5.а,б потрібно використати резистори, для яких виконується співвідношення між їх опорами R2/R1≈100. Використовуючи схеми рис. 3.11, отримаємо ті ж коефіцієнти підсилення при R2/R1≈R3/R4≈10. Т- подібний триполюсник, звісно, можна використати і в зворотному зв’язку простого диференційного підсилювача, який отримаємо при об’єднанні схем рис. 3.11.а.б.
Абсолютну, зведену до виходу, похибку підсилювачів з Т-подібним ВЗЗ подамо співвідношенням
,
(3.43)
де
kп=R23/R1
– коефіцієнт
підсилення підсилювача з Т-подібним
ВЗЗ;
;
;
;
,
- абсолютна
та відносна похибки ланки ВЗЗ.
Якщо
,
то значення адитивної складової похибки
дорівнюватиме
.
3.4.2. Підсилювачі змінної напруги
В тих випадках, коли підсилювач призначений для підсилення тільки змінної складової вхідного сигналу, в їхні вхідні кола зазвичай включають розподільні

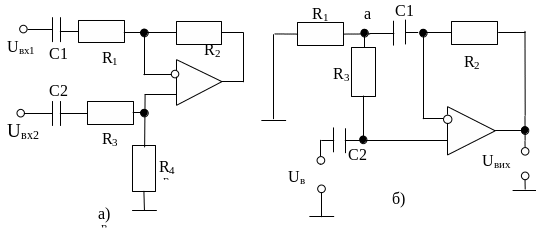

Р
ис.
3.12 - Схеми підсилювачів змінної напруги
конденсатори на рис. 3.12,а подана схема простого диференційного підсилювача змінної напруги. При R4 = R2 , R3 = R1, С2 = С1 нижня гранична частота такого підсилювача на рівні 3 дБ , тобто частота , на якій коефіцієнт підсилення спадає приблизно на 30% , дорівнює 1/(2πR1 С1) як для сигналу U1 , так і для сигналу U2 . Верхня гранична частота залежить від інерційності використовуваного ОП і від параметрів ланцюгів частотної корекції.
Для побудови неінвертувального підсилювача змінної напруги часто використовують схему, показану на рис. 3.12,б. ЇЇ перевага – можливість отримання високого вхідного опору. В даному випадку Н – вхід ОП для постійного струму з’єднаний з землею через послідовно включені резистори R3 і R1. Якщо в заданій частотній смузі опір конденсатора С1 достатньо великий, то змінна напруга в точці а (рис. 3.12,б) буде такою ж , як і на Н-вході ОП . Оскільки напруга на І– і Н –входах ОП практично однакові , то виявляється , що напруга на обох виводах резистора R3 майже рівні . Внаслідок цього струм через резистор R3 буде рівним , а вхідний опір підсилювача за схемою рис. 3.12,б – більшим. Якщо знайти в операторному вигляді коефіцієнт підсилення підсилювача, то одержимо
.
(3.44)
З (3.44) випливає, що для зменшення частотної складової похибки підсилювача на низьких частотах необхідно збільшити постійні часу C1R1, C1R3 і C2R3 .
