2.1.10. Підрахунок параметрів котушки з осердям
Щоб просто можна було підрахувати параметри осердя, в технічних даних подаються ефективні магнітні виміри, які описуються так: ефективна довжина le, ефективна площа поверхні Ae, ефективний об’єм Ve. Оскільки назагал осердя не є тороїдальними, то подаються розміри для тороїду з аналогічними властивостями. Значення Σle/Ae називається коефіцієнтом осердя. В технічних даних європейських виробників часто подаються значення le, Ae, Ve в мм (мм2, мм3), а в американських - в см (см2, см3).
Довідка: 1 мм=10-3 м; 1 мм-1=103 м-1; 1 мм2=10-6 м2; 1 см=10-2 м; 1 см-1=102 м-1; 1 см2=10-4 м2; 1 мм3=10-9 м3; 1 см3=10-6 м3.
Щоб підрахувати індуктивність, використовують таку формулу
,
(2.22)
що також можна подати як
.
(2.23)
Щоб спростити підрахунок, часто виноситься за дужки проникність, коефіцієнт осердя і подається як коефіцієнт AL
.
(2.24)
Якщо поєднати ці дві формули, то отримаємо
,
(2.25)
де AL – значення часто подається в нГн/N2.
Наприклад,
потрібно розрахувати параметри котушки
індуктивності значенням 100 мкГн,
коефіцієнт осердя має значення AL=800
нГн/N2.
Виражаючи N
з формули (2.25) отримуємо
вит
(запам’ятай,
що значення L
слід подати в нГн,
оскільки AL
подане в нГн/N2).
Феритові прути використовуються не тільки як осердя на антен, але також часто як осердя в котушках перетворювачів і в котушках для протизавадних фільтрів. Вони мають відкрите магнітне коло, що спричиняє можливість протікання через котушку великих струмів без його насичення. Його магнітна проникність μrod є подібною до початкової проникності μі, залежної від співвідношення між довжиною та діаметром. У цьому випадку проникність можна вирахувати з діаграми рис. 2.6.

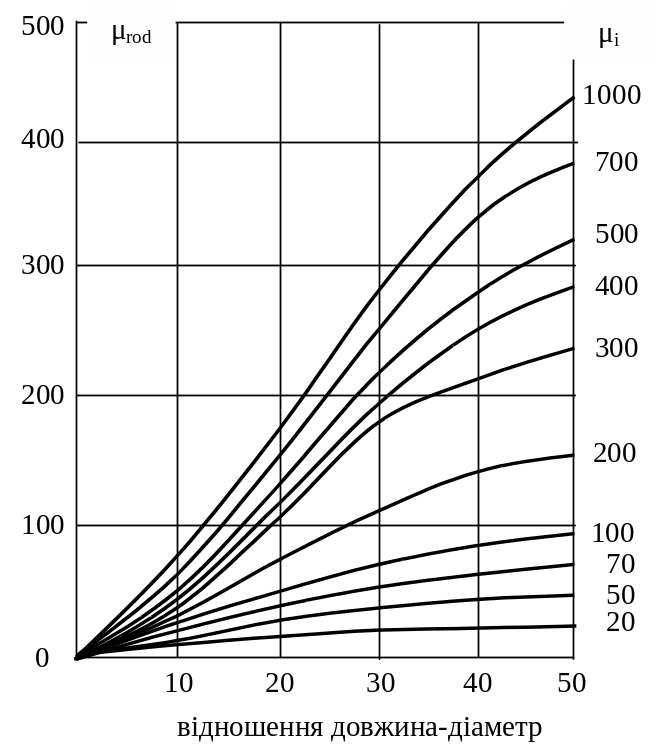

Рис.
2.6 - Діаграма, що показує проникність
феритового прута у функції відношення
між її довжиною і діаметром
З огляду на те, що індуктивність сильно залежить від довжини навою і розташування його на пруті, важко подати одне значення AL. Але можна вирахувати індуктивність за формулою
,
(2.26)
де μ0=4π·10-7 Гн/м; μrod - проникність прута, яка вираховується з діаграми рис. 2.6; N - кількість навоїв; A – площа поверхні перерізу прута; l - довжина навою, поміщена посередині прута.
2.1.11. Індукція (густина потоку) в осерді
Важливим є підрахунок значення індукції В в осерді, щоб уникнути його входження в насичення ВS. Якщо осердя є насиченим, то має проникність рівну одиниці μr=1 та індуктивність котушки є такою, якби вона була повітряною котушкою. Окрім того, котушка має великі втрати, які виступають у вигляді тепла, особливо на високих частотах. Індукцію можна вирахувати кількома способами. Один з них полягає на першочерговому підрахунку напруженості поля за формулою
,
(2.27)
а потім підрахувати індукцію за наступною формулою
.
(2.28)
Значення індукції В у цих формул отримується і виражається у Теслах Тл. Оскільки вони подані для постійного струму, то можна використовувати наступну формулу
,
(2.29)
де L – індуктивність; I – струм; N - кількість навоїв; Ae – ефективна площа поверхні.
Для не фільтрованого двопівперіодного випрямленого струму, необхідно використовувати формулу
,
(2.30)
де Ueff - ефективне значення пульсуючої напруги; f - частота.
Достатньо часто постійна напруга є з певною пульсацією. Можна її підрахувати докладно або при врахуванні дещо підвищеного значення, або можна прийняти значення суми максимальної амплітуди змінної і сталої складових.
При змінному синусоїдному струмі використовується формула
,
(2.31)
де Ueff - ефективне значення напруги; ω – кругова частота.
Для прямокутного форми напруги формула матиме вигляд
,
(2.32)
де Û - є амплітудою напруги.
