1.15.4. Відведення тепла з корпусів

Відведення тепла з корпусу відіграє важливу роль. Важливо звернути увагу, що зниження температури тільки на кілька градусів може продовжити міжаварійний час служби на тисячі годин. Тепло може відводитись натуральною конвекцією або через вимушене охолодження (див. також розділ “Вентилятори”).

1.15.5. Корпуси стандартного типоряду 19"

В часи, коли ще не існували норми, що стосуються механічних елементів в електроніці, фірма Schroff зі США почала застосовувати постійну ширину лицевих панелей корпусів розміром 19" (482,6±0,4 мм). Широке застосування цього розміру послужило основою створення певного стандарту. За широкого поширення виробів фірми Schroff і у Європі в європейській системі Europac прийнято розмір 19" як стандартний. Зараз цей розмір відповідає з обов’язковими міжнародними нормами: DIN 41 494, IEC 297, BS 5954, EIA RS 310-C (рис. 1.35).

З метою спрощення конструкції систем промислової електроніки, окрім ширини 19" лицевої панелі, прийнято стандартні одиниці висоти НЕ (1 НЕ=44,45 мм). Такий спосіб нормалізації уможливлює створення модульних систем корпусів.

Поодинока і подвійна карта “Європа” (інакше єврокарта) є широко застосовуваним форматом друкованих плат. Вони придатні до встановлення на рамах та корпусах для плат висотою відповідно 3 і 6 НЕ.

1.15.6. Класи щільності електричних пристроїв. Норми ір

1.15.6.1. Позначення

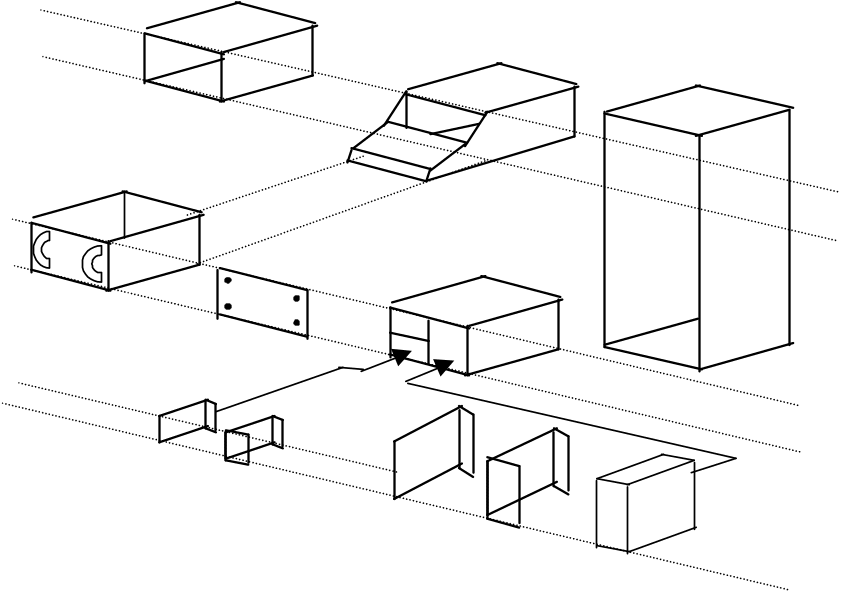

Р ис. 1.35. – Корпуси стандартного типоряду 19" для застосування в електроніці

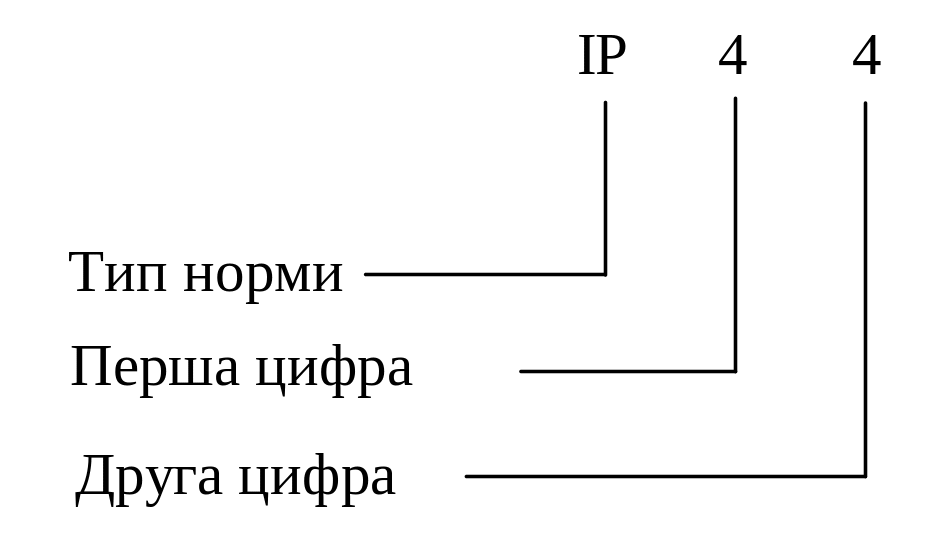

Корпус з таким позначенням, захищає від проникання твердих об’єктів, розміром більшим від 1,0 мм і від водяного потоку.

Перша цифра: описує рівень механічного захисту (див. додаток Д3.3).

Друга цифра: описує ступінь захисту від води (див. додаток Д3.4).

1.15.6.2. Символи

П ерша цифра Друга цифра

2. Дискретні електронні компоненти

2.1. Котушки індуктивності та дроселі

Індуктивні елементи, котушки і дроселі застосовуються в електричних колах, властивості яких залежать від частоти. Котушка, яка слугує для зменшення змінної напруги називається дроселем.

Зазвичай вони виготовляються як певна кількість витків мідного дроту, навитого на магнітній осердя або й без осердя. Виробляється багато різних елементів з індуктивністю від кількох наногенрі (нГн) до десятків Генрі (Гн).

Індуктивність є характеристикою котушки, яка протидіє всіляким змінам протікаючого через неї струму. Ця електрорушійна сила (е.р.с.) виникає під час зміни індукції в котушці. Котушка з індуктивністю 1 Гн дає електрорушійну силу 1 В, якщо струм, що проходить через неї, змінюється зі швидкістю 1 А/с (1 Гн=1 В·с/A).

2.1.1. Приклади застосувань котушок індуктивності

Ось кілька прикладів застосувань котушок і дроселів

Настроювані фільтри (резонансні кола). Слугують для вибирання або послаблення певних частот. Для цього потрібні котушки з високим значенням добротності Q і доброю стабільністю. Такі котушки зазвичай навиті без осердя або мають карбонілове або феритове осердя - часто з повітряним проміжком. Популярні також тороїдальні котушки, котушки з регульованою індуктивністю, екрановані або без екрану.

Фільтри RFI (завадопослаблювальні). Слугують для послаблення непотрібних сигналів (завад). Така котушка повинна мати високий імпеданс в широкій частотній смузі (низька добротність Q). Для цього підходять котушки з феритовим осердям. При малих струмах часто застосовується тороїдальне осердя, яке має замкнуте магнітне коло і мале поле розсіяння. При більших значеннях струмів виготовляється щілина або застосовується осердя з відкритим магнітним колом.

Фільтрування постійного струму і накопичення енергії. В імпульсних мережевих перетворювачах застосовуються дроселі для фільтрації високо частотних завад, а в перетворювачах постійного струму на постійний струм DC/DC – для накопичення енергії. В таких випадках важливим є, щоб котушка добре працювала при високій сталій складовій струму без насичення осердя. В цих застосуваннях найчастіше застосовується феритові котушки.
