1.9. Сенсори
Сенсори і перетворювачі (англ. Transducers) є елементами, завданням яких є визначення зміни вимірюваної величини і створення відповідного сигналу, залежного від напрямку і значення тієї зміни.
Сенсори загалом можна поділити на дві групи: для створення двостанового сигналу, який відповідає, наприклад, замиканню і розмиканню кола, а також такі, котрі створюють сигнал пропорційний вимірюваній величині. Сучасні двостанові сенсори мають найчастіше транзисторний вихід замість механічного перемикача замикаючого/розмикаючого коло. Існує два типи транзисторних виходів: дводротові та тридротові. Тридротові мають різні варіанти: pnp і npn із стандартним барвним позначенням і складом дротів. Коли сенсор pnp є активований, значення вихідного сигналу змінюється в напрямку додатного значення напруги живлення. Вихідний сигнал сенсора npn змінюється в напрямку від’ємної полярності. Тридротовий сенсор також називається сенсором Namur. Сенсор типу Namur можна трактувати як резистор змінного опору: високого, коли сенсор активований, та низького, коли він не активований. Сенсори з транзисторним виходом зазвичай мають захист від короткого замикання виходу та зміни полярності під’єднання (рис. 1.29).
Деякі типи сенсорів: cенсори рівня мають плавець, з’єднаний (вмонтований) з магнітом, котрий з’єднує або роз’єднує контакти контактрона.

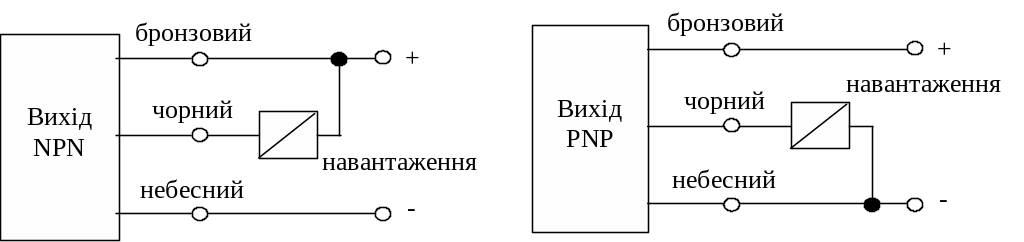

Рис. 1.29. - Підключення сенсорів типу pnp і npn
Сенсори чутливі до тиску спричиняють перемикання двостанового вихідного сигналу при певному рівні тиску.
Сенсори перехилення перемикаються при малих змінах кута нахилу детекційного елементу і використовуються, наприклад, в сенсорах положення.
Сенсори ємнісні мають імпеданс, котрий змінюється разом зі зміною об’єму конструкції по відношенню до матеріалу, який визначається, наприклад, металу або рідини. Чим менша діалектрична стала матеріалу, тим менша повинна бути відстань, необхідна для спрацювання (перемикання) сенсора. Значення діалектричної сталої типових середовищ становить: повітря 1, поліамід 4-7, скло 5-15, метал 50-80 і вода 80. Сенсори цього типу можуть встановлювати, наприклад, присутність води, котра знаходиться на іншій стороні скла. Зміна об’єму після введення до середовища матеріалу з вищою діалектричною сталою може бути викрита через матеріал із нижчою діалектричною сталою (рис. 1.30).
Р
ис.
1.30 – Ємнісні сенсори.
Типовий зв'язок між значенням діючої поверхні та контактною відстанню, необхідною для вмикання сенсора, для різних матеріалів
Для вимірювання рівня, наприклад, наповнення резервуарів, використовуються ємнісні сенсори, стан котрих змінюється при заданому рівні. Вони мають генератор, котрий збуджується при певній ємності пристрою, яка змінюється, проходячи через певне середнє значення. Сенсори, окрім того, мають ще підсилювач і вихідний транзисторний каскад.
Цього типу сенсори ємності можуть використовуватись до стабілізації рівня заповнення резервуарів, які збирають рідини або порошкові матеріали. Іншим застосуванням ємнісних сенсорів є підрахунок деталей (тобто, перемикань сенсора, спричинених кожною деталлю), визначення переміщення
конвеєрної стрічки і транспортної стрічки або ж визначення положення товару на транспортній тасьмі. Визначення відбувається абсолютно безконтактно, тобто не потрібно зіткнення поверхні сенсора з визначуваною деталлю. Сенсори об’єму не вимагають особливих умов догляду та зберігання, не зношуються і дають дуже виразні імпульси без іскріння чи деренчання (багаторазових дотикань і розмикань) контактів. Це дозволяє отримати високу частоту підрахунку.
Індуктивні сенсори в найпростіших виконаннях складаються із індуктивної котушки, котра реагує на зміну магнітного поля у вимірювальному середовищі. Є також індуктивні сенсори, котрі не вимагають зовнішнього магнітного поля. Вони реагують на зміну власного магнітного поля, спричинену присутністю металевих предметів (рис. 1.31). Магнітне поле виробляється за допомогою внутрішнього генератора.
Р ис. 1.31 – Індуктивні сенсори.
Існують також сенсори з двостановим вхідним сигналом, який змінюється під впливом магнітного поля із певною напруженістю. Характеристики цих сенсорів мають гістерезис, тобто вмикання та вимикання відбувається при різних напруженостях магнітного поля. Цей тип сенсорів властиво включається до категорії індуктивних перемикачів. Вихідний сигнал може безпосередньо керувати іншими електричними пристроями, перемикачами або реле. Перемикання стану виходу відбувається в результаті наближення металевого елементу на певну відстань від рефлектора (безконтактно).
Індуктивні сенсори зазвичай використовуються як безконтактні вимикачі і детектори граничних положень. Вони добре надаються до підрахунку предметів або встановлення їх позиціонування.
Оптичні сенсори мають фототранзистор, електролюмінесцентний діод або фоторезистор як детектувальний елемент. Склад оптичного сенсора має загалом передавач модульованого інфрачервоного випромінювання (IR) разом із приймачем і є чутливим детектором інфрачервоного випромінювання.
Оптичні сенcори можна загалом поділити на 3 групи:
- Складні передавачі/приймачі, які діють з сенсором. Перемикання сенсора відбувається, коли переривається світло, наприклад, коли сенсор затулити.
- Складні передавачі/приймачі, котрі реєструють присутність яскравого предмету, який знаходиться поблизу сенсора і спричиняє відбиття світла.
- Окремі приймачі і передавачі, котрі можуть бути розміщені у спільному корпусі сенсора. Світло передається від пункту передавання до пункту приймання сигналу за допомогою світловоду.
Оптичні сенсори мають напівпровідниковий або перемикальний виходи. Оскільки оптичні сенсори використовують модульоване світло, то вони не реагують на світлові завади з іншими частотами, не кратними частоті модуляції. Додатковим способом захисту від завад є конструкції сенсорів, котрі працюють із поляризованим світлом. Приймач сигналу є чутливий лише тоді, коли світло є синфазним зі світлом передавача.
