1.7.1. Електрохімічна чарунка - основа електрохімічних пристроїв
Основним елементом конструкції всіх ЕХП є електрохемічна чарунка, яка складається з електродної системи, що знаходиться в зв`язку з електролітом (рідким чи твердим) (рис. 1.13). В електрохемічній чарунці, межі електрод – електроліт створюють електрохемічну систему, в якій локалізуються діючі в ЕХП процеси хемічного перетворення речовин і обмін носіями заряду. Як відомо, електроліти є провідниками з високою іонною, а метали – з електронною провідністю.

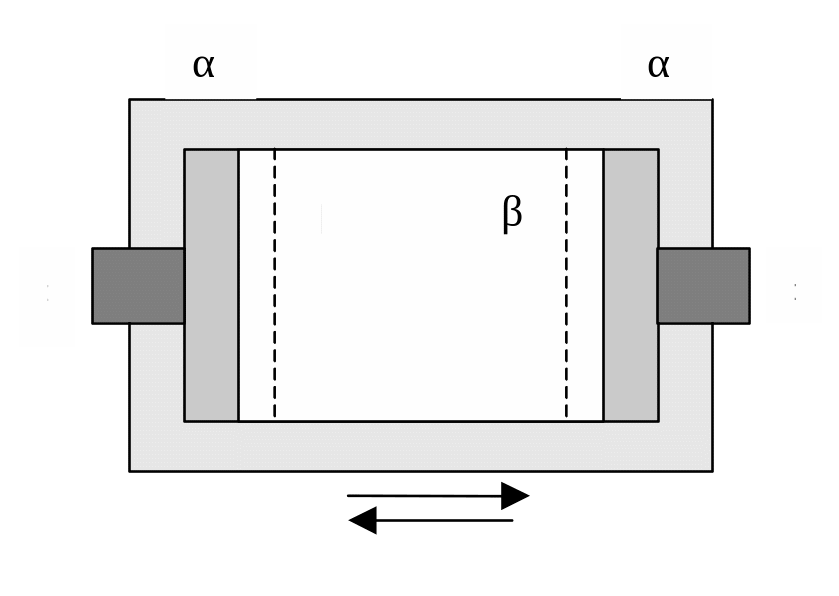

Рис.
1.13. - Схема електрохемічного приладу
З цієї причини процес проходження струму через електрохемічну чарунку можливий лише у випадках, коли в результаті хемічних перетворень на електроді частина електронів з металу витрачається на створення відновленої форми іонних носіїв, а в результаті окислення іонних носіїв на електроді в металевий електрод переходять електрони. Цей процес є складним і утворює предмет вивчення спеціального розділу фізичної хімії – електрохемії. Фізика рідин, поверхневих явищ та електрохемічних процесів на межі рідина – тверде тіло ще не достатньо вивчена, що в суттєвій степені стримує подальший розвиток ЕХП.
Для того, щоб електрохемічна чарунка ЕХП забезпечила збереження своєї внутрішньої будови (фазову будову електроліту, стан поверхні електрод - електроліт) за тривалий час експлуатації та конструктивне сполучення з іншими елементами апаратури, її поміщають в спеціальний корпус 2 з електродами 1 і електролітом 3 (рис. 1.13). Електроди 1 з’єднані з електричними виводами 4.
Електрохімічна чарунка ЕХП може зображатись трьома найбільш типовими схемами (рис. 1.14). Металеві електроди α і α' перебувають у зв’язку з
Рис. 1.14 - Типові схеми електрохемічних чарунок
електролітом β і β', при чому, фазова будова електроліту в електродних межах αβ і α'β' може бути різною. На поверхні самих металевих (або графітових) електродів α і α' можуть бути покриваючі шари з іншого металу або зі з’єднань металу з матеріалом електродів α і α' (наприклад, шар хлориду срібла на сріблі; оксиду танталу на танталі та ін.). В схемі показаній на (рис. 1.14.а) металеві електроди з’єднуються з зовнішніми електричними виводами електрохемічної чарунки з цього ж матеріалу, а на (рис. 1.14.б) для металевих виводів використовується матеріал, що відрізняється від матеріалу електродів α і α'. Всі процеси, що відбуваються в електрохемічній чарунці протікають за рахунок проходження струму I від зовнішнього джерела. На схемі (рис. 1.14.в) завдяки контакту електродів α і α' з електролітом між ними виникає е.р.с., яка під час з’єднання електродів через зовнішнє навантаження викликає протікання через електрохімічну чарунку струму I. В цьому випадку ЕХП є хімічним джерелом струму.
Електрохімічну
чарунку ЕХП γαββ'α'
разом із зовнішнім колом можна розглядати
як термодинамічно закриту систему [5].
Струм I
являє собою швидкість потоку позитивних
зарядів від α
до α'
у зовнішньому колі. У внутрішньому колі
на електродах відбувається електрохімічна
реакція перетворення dm
молів речовин, а у зовнішньому колі
виникає
електронів, у відповідності із законами
електролізу Фарадея:
I=F(dne¯)/dt, (1.5)
де
F-
стала Фарадея (F=96493
1
Кл);
t-
час; I
-
струм, А.
Всередині чарунки заряд між α і α' переноситься окисленою або відновленою формою носіїв, чи тою та іншою разом.
У відповідності із законами Фарадея кількість виділеної речовини на одному електроді і поглинутої на іншому пропорційна пропущеній через електрохімічну чарунку кількості електрики і хімічним еквівалентам, що беруть участь в електродних реакціях речовин.
Реакційні проміжки αβ і α'β' називають подвійним електричним шаром. Він утворений різнойменно зарядженими частинками, що розміщені по обидва боки межі розділу. Розміри реакційних проміжків αβ і α'β' (власне подвійний електричний шар та дифузійна частина електричного шару) визначаються фізико–хімічними властивостями межі електрод–електроліт, складом електроліту, умовами навколишнього середовища (тиск, температура, наявність конвекційних потоків в електроліті), значенням стуму I та тривалістю його протікання. В першому наближенні за реакційні проміжки αβ і α'β' можна взяти щільну частину подвійного електричного шару, напруженість електричного поля, в якій досягає 106 В·см-1. Настільки висока напруженість електричного поля в реакційній зоні особливою мірою пояснює величезний вплив подвійного електричного шару на кінетику електродних процесів. За експериментальними даними в більшості випадків ємність подвійного шару змінюється в межах від 1 до 100 мкФ·см-2. Товщина дифузійної обкладки подвійного шару в сторону електроліту від поверхні електродів α і α' змінюється від 10-8 до 10-6 см в концентрованих розчинах і до 10-4 см в розчинах слабої концентрації.
Питання будови подвійного електричного шару є ключовими для розуміння не тільки механізму електрохімічних реакцій, але й цілого ряду специфічних поверхневих явищ. За рахунок вибору спеціальних конструкцій електрохімічних чарунок, варіації матеріалами електродів та складом електроліту можна змінити структуру подвійного електричного шару і, як наслідок, дістати ЕХП з різними функціональними властивостями.
В більшості практичних випадків, намагаючись створити такі режими роботи електрохімічної чарунки, при яких складова зміни ентропії прямує до нуля dS(i)→0. Це забезпечує найбільшу часову стабільність роботи хемотронних приладів та електролітичних конденсаторів, а для хемічних джерел струму дозволяє дістати наближені до граничних питомі енергетичні характеристики.
Складову зміни ентропії системи dS(e) в одних умовах застосування ЕХП намагаються звести до мінімуму, в інших – до якомога більших значень. Прагнення зменшити dS(e) пов’язане з необхідністю скоротити залежність електричних характеристик ЕХП від дії факторів середовища і, насамперед, від дії теплових полів. Для деяких видів ЕХП, навпаки, намагаючись так організувати внутрішню будову електрохімічної чарунки, щоб dS(e) мало якнайбільше значення для цілком визначених j-х діючих чинників зовнішнього середовища ωj. Якщо в електрохімічній чарунці можливий обмін із середовищем не тільки енергією, а і речовиною, то ЕХП потрібно розглядати як термодинамічно відкриті системи.
В роботі [2] наведена класифікація ЕХП - перетворювачів інформації з використаних для їх побудови фізико–хімічних ефектів, а в [5] міститься докладний огляд з прикладених електрохімічних систем, хімічних джерел струму.
