Методические указания к выполнению контрольных работ по курсу «Каменные и армокаменные конструкции» для студентов направления подготовки 6.060101 «Строительство» для всех форм обучения/ Сост.: Васильев М.В., Маскалик О.М. - Симферополь: НАПКС 2013. - 37 с.

Составители: к.т.н., доцент каф. жбк Васильев М.В.; ассистент каф. жбк Маскалик О.М.

Рекомендовано на заседании Учебно-методической комиссии Архитектурно-строительного факультета «___» _________ 2013 г. Протокол № __.

Утверждено на заседании Ученого совета Архитектурно-строительного факультета «__» _________ 2013 г. Протокол № ___.

Рецензенты:

1. Жигна В.В. - доцент кафедры железобетонных конструкций, к.т.н.

1. Синцов В.П. - доцент кафедры металлических и деревянных конструкций, к.т.н.

Содержание

СОДЕРЖАНИЕ 4

Введение 5

1. Расчет кладки на сжатие по методике СНиП II-22-81 5

1.1. Центрально-сжатые элементы 5

Пример 1. Расчет центрально-сжатой неармированной кладки таврового сечения 7

1.2. Внецентренно сжатые элементы 8

Пример 2. Расчет внецентренно сжатой неармированной кладки прямоугольного сечения (по методике СНиП II-22-81) . 11

2. Расчет кладки на сжатие по методике ДБН В.2.6-162:2010 18

Пример 3. Расчет внецентренно сжатой неармированной кладки прямоугольного сечения (по методике ДБН В.2.6-162:2010). 22

3. Каменные конструкции с сетчатым армированием 25

3.1. Центральное сжатие 25

3.2. Внецентренное сжатие 27

Пример 4. Определение несущей способности кирпичного простенка с сетчатым армированием. 28

4. Исходные данные для контрольной работы 32

4.1. Задание №1 32

Проверка несущей способности центрально сжатого простенка. 32

4.2. Задание №2 35

Расчет внецентренно сжатой неармированной кладки прямоугольного сечения. 35

4.3. Задание №3 38

Определение несущей способности кирпичного простенка с сетчатым армированием. 38

Список литературы 39

Введение

Каменные конструкции широко используют во всех областях строительства благодаря их долговечности и огнестойкости. В ограждающих и несущих конструкциях зданий и сооружений они выполняют несущие, теплоизоляционные, звукоизоляционные и другие функции. К недостаткам кирпичных и каменных стен можно отнести их сравнительно большой вес и неиндустриальность возведения. Несмотря на это, объем каменного строительства будет достаточно большим в течение еще многих лет. Этому способствует невысокая стоимость местных природных материалов (для Крымского региона это различные известняки), а так же более широкое использование современных эффективных искусственных камней (газо- и пенобетон, пустотелые керамические камни).

В данных методических указаниях освещены теоретические и практические вопросы расчета каменных и армокаменных конструкций зданий.

1. Расчет кладки на сжатие по методике сНиП II-22-81

1.1. Центрально-сжатые элементы

Расчет элементов неармированных каменных конструкций при центральном сжатии следует производить по формуле (10) [1]:

, где - расчетная продольная сила; - расчетное сопротивление сжатию кладки, определяемое по табл. 2 – 9 [1]; - коэффициент продольного изгиба; - площадь сечения элемента; - коэффициент, учитывающий влияние длительной нагрузки.

(1.1) где - расчетная продольная сила от длительных нагрузок; - коэффициент, принимаемый по табл. 20 [1]; - эксцентриситет от действия длительных нагрузок, при центральном сжатии =0. При меньшем размере прямоугольного поперечного сечения элементов 30 см (или с меньшим радиусом инерции элементов любого сечения 8,7 см) коэффициент следует принимать равным единице.

Коэффициент продольного изгиба для элементов постоянного по длине сечения следует принимать по табл. 18 [1] в зависимости от гибкости элемента и упругой характеристики кладки , принимаемой по табл. 15 [1].

Гибкость элементов произвольного сечения:

, где - расчетная высота (длина) элемента; - наименьший радиус инерции сечения элемента.

Расчетные высоты стен и столбов при определении коэффициентов продольного изгиба в зависимости от условий опирания их на горизонтальные опоры следует принимать:

а) при неподвижных шарнирных опорах = (рис. 1.1, а);

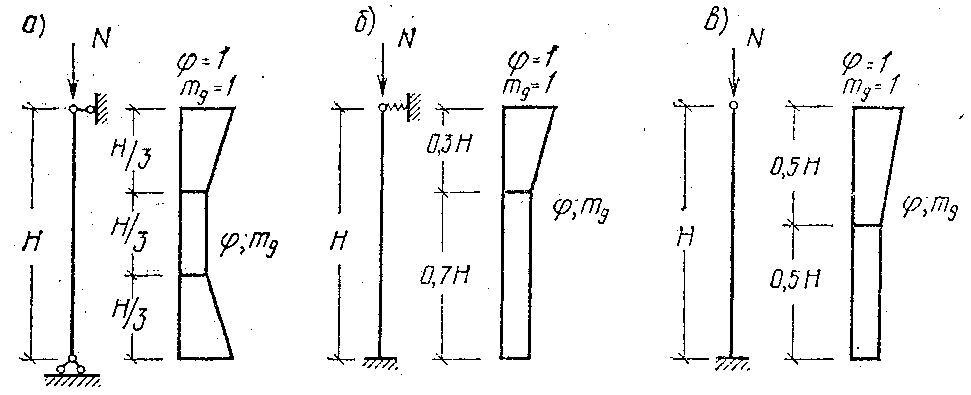

Рис. 1.1. Коэффициенты и по высоте сжатых стен и столбов:

а – шарнирно опертых на неподвижные опоры; 6 – защемленных внизу и имеющих верхнюю упругую опору; в – свободно стоящих.

б) при упругой верхней опоре и жестком защемлении в нижней опоре: для однопролетных зданий = 1,5 , для многопролетных зданий = 1,25 (рис. 1.1, б);

в) для свободно стоящих конструкций = 2 (рис. 1.1, в);

г) для конструкций с частично защемленными опорными сечениями - с учетом фактической степени защемления, но не менее = 0,8 , где - расстояние между перекрытиями или другими горизонтальными опорами, при железобетонных горизонтальных опорах расстояние между ними в свету.

Радиус инерции сечения элемента:

, где - момент инерции сечения.
