ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО

ОБРАЗОВАНИЯ

БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ

АГРАРНЫЙ УНИВЕРСИТЕТ

Кафедра «Теплотехника

и энергообеспечение предприятий»

Б3.В8. «Тепломассообмен» методические указания

к лабораторной работе по теме:

«Кинетика сушки»

Направление 140100 Теплоэнергетика

Специальность 140106 Энергообеспечение предприятий

Уфа 2012

Методическое указание разработано к.т.н., доцентом Юхиным Д.П.

Методическое указание одобрено и рекомендовано к печати кафедрой «Теплотехника и энергообеспечение предприятий» (протокол №___от __________2012г.) и методической комиссией энергетического факультета (протокол № ___ от ________2012 г.).

Рецензент: доцент кафедры

«Технология металлов и ремонт машин», к.т.н. Фаюршин А.Ф.

Ответственный за выпуск: зав. кафедрой, к.т.н., доцент Инсафуддинов С.З.

1 Цель работы

Изучить особенности протекания массообменных процессов при конвективной сушке различных материалов.

2 Общие сведения

Под высушиванием понимается процесс удаления влаги из твердых и жидких материалов. Конечным продуктом сушки является твердое или сыпучее вещество. Целью сушки, широко применяемой в производствах химического, лесного комплекса, агропроизводстве, пищевой промышленности и других отраслях народного хозяйства, является улучшение качества веществ и материалов, подготовка их к переработке, использованию, транспортированию и хранению. Данный процесс часто является последней технологической операцией, предшествующей выпуску готового продукта. При этом жидкость предварительно удаляют более дешевыми механическими способами, а окончательно-тепловыми.

Аппарат, в котором происходит процесс сушки, называется сушилкой, а совокупность сушильного аппарата со всеми приданными ему вспомогательными аппаратами - сушильной установкой. В зависимости от агрегатного состояния высушиваемых веществ различают сушильные аппараты для твердых веществ и для жидкостей.

кинетика сушки отражает изменения во времени средних по объему высушиваемого материала его влагосодержания и температуры. Знание кинетики сушки позволяет рассчитать время сушки материала от начального до конечного влагосодержаний.

Формы связи влаги с материалом в значительной степени определяют механизм и скорость сушки: чем эта связь прочнее, тем труднее протекает процесс. При сушке связь влаги с материалом нарушается.

Различают следующие формы связи (в порядке убывания ее энергии):

-химическую;

-физико-химическую;

-механическую.

Химически связанная влага (гидратная, влага комплексных соединений) соединена с материалом наиболее прочно и при сушке обычно удаляется частично или вообще не удаляется.

Физико-химическая связь объединяет адсорбционную и осмотическую влагу (в коллоидных и полимерных материалах). Адсорбционно связанная влага прочно удерживается силами межмолекулярного взаимодействия на поверхности пор материала в виде монослоя или нескольких слоев. Осмотически связанная влага находится внутри и между клеток материала и менее прочно удерживается осмотическими силами. Влага этих видов связи с трудом удаляется при сушке.

Механическая, или капиллярно связанная влага подразделяется на влагу макрокапилляров (радиус более 10-7 мм) и микрокапилляров (менее 10-7 мм). Влага макрокапилляров наименее прочно связана с материалом и может быть удалена не только при сушке, но и механически.

Скорость испарения свободной влаги из материала равна скорости испарения воды со свободной поверхности жидкости. Связанная влага испаряется из материала с меньшей скоростью, чем с поверхности воды. Механизм сушки капилляропористых тел определяется закономерностями массопереноса внутри тел и на границе раздела между твердой и газообразной фазами.

Внутри капилляропористых тел в ходе их сушки могут наблюдаться следующие виды переноса влаги:

1) диффузия жидкости;

2) диффузия пара;

3) молекулярный и конвективный перенос жидкости и пара;

4) проталкивание жидкости благодаря расширению защемленного воздуха при повышении температуры;

5) эффузия (молекулярное течение) пара в микрокапиллярах;

6) тепловое скольжение пара в макрокапиллярах.

Удаление влаги происходит за счет испарения ее с поверхности (внешняя диффузия). Вместо испарившейся влаги под действием капиллярных сил к поверхности устремляется влага из внутренних слоев материала (внутренняя диффузия).

Вначале испаряющаяся с поверхности влага легко восполняется притоком ее изнутри. В этот период высушиваемое вещество покрыто влажной пленкой и процесс поверхностного испарения можно сравнить с испарением без кипения со свободного зеркала жидкости.

По мере уменьшения влаги в материале его поверхность будет постепенно освобождаться от жидкой пленки, обнажаясь при этом. В данный период с (поверхности будет испаряться лишь та влага, которая силами внутренней диффузии доставляется из глубинных слоев по-капиллярам. По мере продолжающегося испарения влага все с большим трудом поступает к поверхности. В это время на скорость диффузии, что равнозначно скорости сушки, начинают оказывать влияние природные свойства материала и его способность задерживать влагу. В дальнейшем начинает прогреваться верхний слой высушиваемого материала. Вследствие этого часть влаги испаряется уже в капиллярах не успев достигнуть поверхности. В этот момент свойство материала задерживать влагу проявляется особенно сильно. Продолжающееся падение скорости сушки продолжается до стадии равновесного содержания влаги в материале.

Под эффузией понимается направленное, а не хаотическое (как при диффузии) движение молекул пара, причем ее особенность - перенос веществ от менее нагретых мест микрокапилляров к более нагретым. Эффузия возникает именно в микрокапиллярах, то есть когда длина свободного пробега молекул пара соизмерима с радиусом капилляров;

Тепловое скольжение пара в макрокапиллярах, возникающее при наличии перепада температуры по длине стенок капилляра и состоящее в том, что у поверхности стенок капилляра влажный воздух движется не против потока тепла, а по оси капилляра - в направлении потока тепла.

Проявление перечисленных видов переноса влаги в процессе сушки зависит от режима процесса и свойств высушиваемого материала.

На границе раздела фаз и вблизи от поверхности твердого тела в мягких условиях сушки (t<100°C) механизм массопереноса остается в основном молекулярным. По мере удаления от поверхности тела возрастает доля конвективного переноса массы, и в центре потока этот механизм становится преобладающим.

Процесс сушки, как и массообменные процессы, выражается уравнением массопередачи, объединяющим молекулярную и конвективную диффузии:

(1)

где W - количество испарившейся влаги, кг;

К - коэффициент массопередачи, кг/с∙м2;

F - поверхность раздела фаз, м;

Рм - давление паров влаги у поверхности материала, Па;

Рn- парциальное давление паров в воздухе, Па.

Движущая сила процесса сушки определяется разностью давления паров влаги у поверхности материала Рм и парциального давления паров в воздухе Рn. Чем больше эта разница, тем интенсивнее идет процесс испарения влаги. При Рмп=0 наступает равновесие в процессе обмена влагой между материалом и средой. Этому состоянию соответствует устойчивая влажность материала, называемая равновесной влажностью, при которой процесс сушки прекращается.

Процесс сушки может быть изображен в виде кривой зависимости относительного влагосодержания материала (отношение массы влаги к массе сухого материала) от продолжительности сушки (рисунок 1). Продолжительность процесса сушки материала от заданной влажности до конечной определяет производительность сушильной установки.

Общее время процесса сушки условно делится на четыре периода:

-период разогрева материала (τ1);

-период постоянной скорости сушки(τ2);

-период равномерного спада скорости сушки(τ3);

-период неравномерного спада скорости сушки(τ4).

В силу малости периода разогрева материала τ1 определение времени сушки сводится к нахождению времени постоянной скорости сушки τ2 и общего периода спада скорости сушки τ34.

Рисунок 1. Зависимость относительного влагосодержания материала от времени сушки

Из диаграммы видно, что кривая сушки имеет несколько отрезков. Отрезок «ОА» соответствует периоду прогрева материала, является кратковременным и характеризуется неустановившимся состоянием процесса. Скорость сушки возрастает и к концу периода прогрева достигает максимальной величины. Отрезок «АВ» представляет собой прямую линию, которая соответствует периоду постоянной скорости сушки (период внешней диффузии). В этот начальный период сушки внутренняя диффузия настолько интенсивна, что обеспечивает поступление к поверхности более чем достаточного количества влаги. Поэтому при неизменном состоянии окружающего воздуха и постоянной температуре сушки количество ларов, удаляемых с постояной поверхности испарения, в этом случае будет одним и тем же. Точка «В» - начальная точка периода падающей скорости сушки, иначе говоря, критическая точка процесса сушки. В этот период скорость сушки полностью зависит от скорости диффузии влаги изнутри. Вначале скорость внутренней диффузии падает более или менее равномерно, поэтому и скорость сушки в данный отрезок времени снижается равномерно (равномерно падающая скорость сушки). Поэтому кривая отрезка «ВD» вначале имеет вид прямой линии(отрезок «ВС») и только потом переходит в кривую (отрезок «СD»), характеризующую неравномерно падающую скорость сушки, которая, как отмечалось, выше, соответствует процессу углубления поверхности испарения, когда влага начинает испаряться уже в капиллярах.

Равновесное влагосодержание (окончание процесса сушки) на рисунке 1 кривой обозначен точкой «D».

В качестве показателя интенсивности процесса сушки принят «скорость сушки С», кг/(м2∙с), который показывает массу удаляемой влаги с единицы поверхности высушиваемого материала в единицу времени (рисунок 2). При этом скорость сушки существенно зависит не только от внутренней структуры материала, его теплофизических свойств, размеров, формы и состояния внешней поверхности, но и от параметров сушильного агента(его температуры, относительной влажности, скорости движения относительно материала).

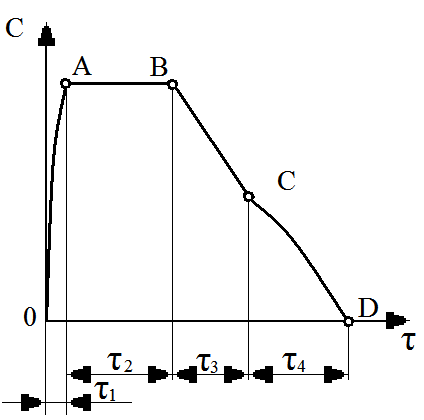

Рисунок 2. Зависимость скорости сушки от продолжительности процесса

Влажность материала w, соответствующая точке перехода от прямой линии АВ к кривой ВD на границе между периодом постоянной скорости и периодов падающей скорости сушки называется критической wкр. Чаще принимают за «скорость сушки» изменение влажности материала в единицу времени - dw/dτ, кг/с (рисунок 3). Скорость сушки определяется из кривой сушки путем ее графического дифференцирования, для чего к произвольной точке кривой, характеризующей влажности материала в данный момент времени, необходимо провести касательную прямую до пересечения с осью времени τ. Тангенс угла наклона касательной к оси времени определяет скорость сушки в данный момент времени. Исходя из правил тригонометрии и согласно рисунку 3: tgα = H/L.

Рисунок 3. Определение скорости сушки в определенный момент времени

Определяя тангенсы углов наклона касательных к оси времени α для всех точек графика скорости сушки можно построить график скорости сушки (рисунок 4) в координатах «w – dw/dτ» (зависимость скорости убыли влаги из материала в зависимости от его влажности).

Согласно рисункам 3 и 4 линии скорости сушки оканчиваются в точке, соответствующей равновесной влажности материала, для которой dw/dτ=0 (точка D). При этом влажность материала достигает предельного равновесного значения wр.

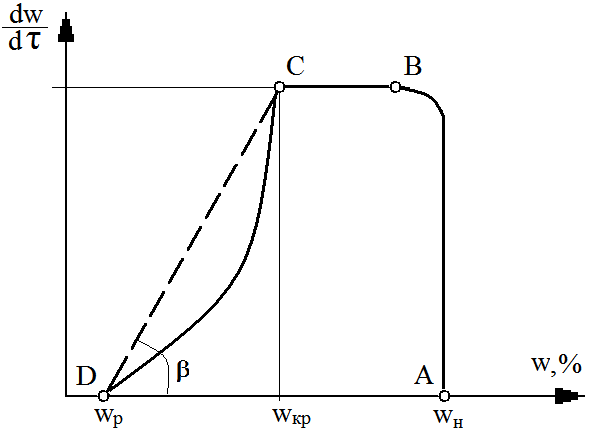

Рисунок 4. Определение коэффициента сушки во втором периоде

Используя график скорости сушки в координатах «w – dw/dτ» можно графически определить коэффициент сушки К (зависит от режима сушки и свойств материала), необходимый для определения общей продолжительности третьего и четвертого периодов сушки. Коэффициент К определяется как тангенс угла наклона «упрощенной» линии сушки CD (пунктирная линия) к оси влажности материала (К= tg β).
