8 Задача №8 «выполнение рабочего чертёжа детали»

Содержание задачи: В чертёжно-графическом редакторе КОМПАС-3D выполнить чертёж, содержащий необходимые виды, разрезы и сечения, используя необходимые геометрические примитивы и команды организации привязок, а также расставить необходимые размеры, технические обозначения, технические требования и заполнить основную надпись чертежа. Пример выполнения чертежа детали представлен в приложении Б на рисунке 1.

Выполненное изображение представить в распечатанном виде на бумаге стандартного формата (формат выбрать самостоятельно). Ответить на вопросы преподавателя.

Варианты к задаче №8

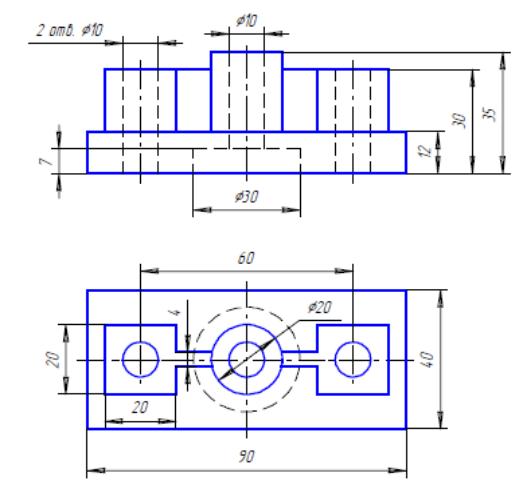

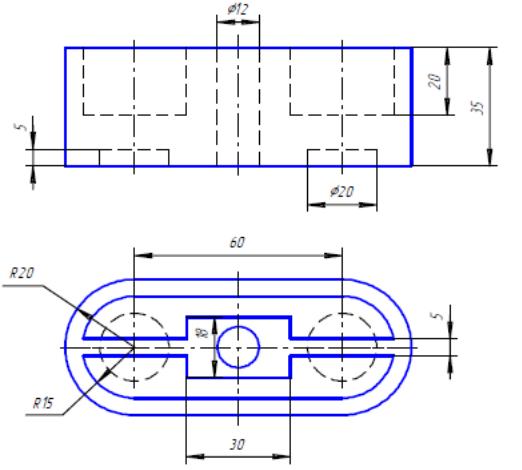

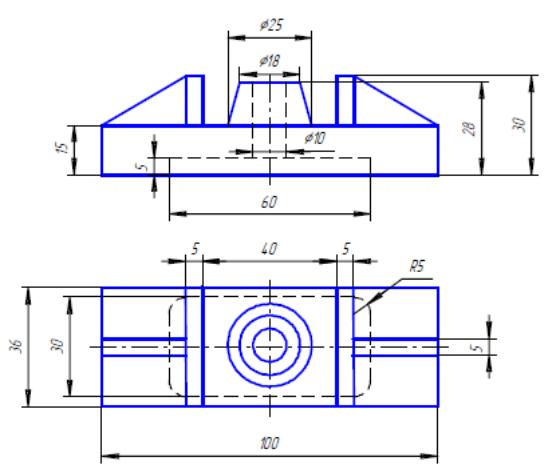

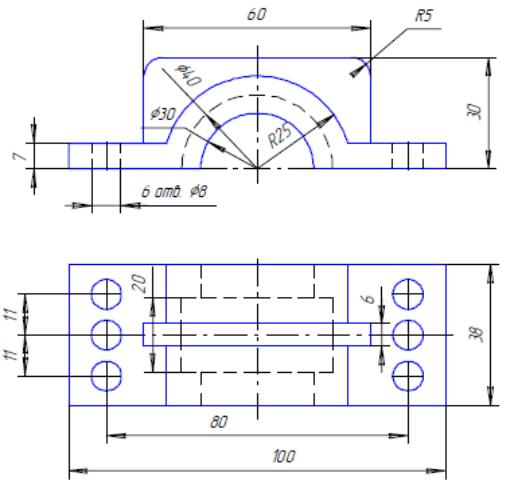

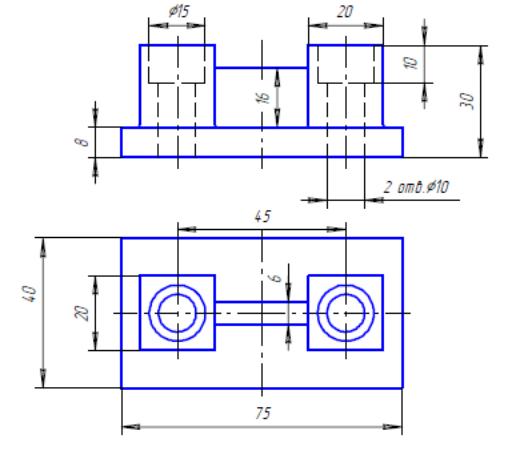

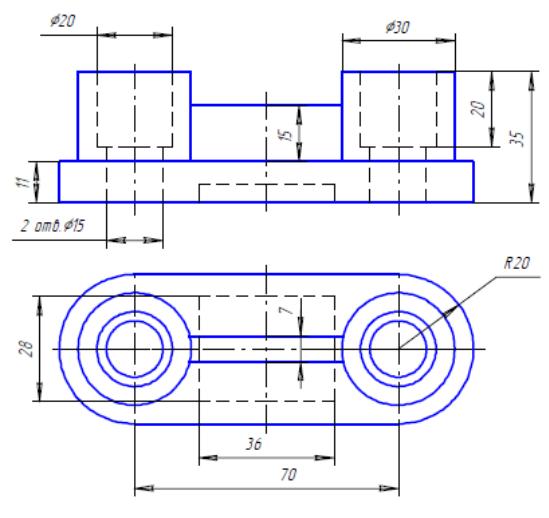

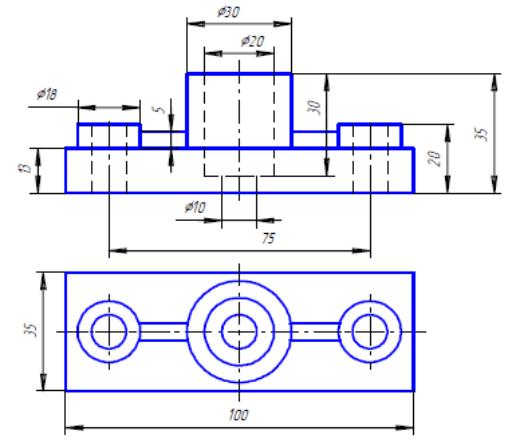

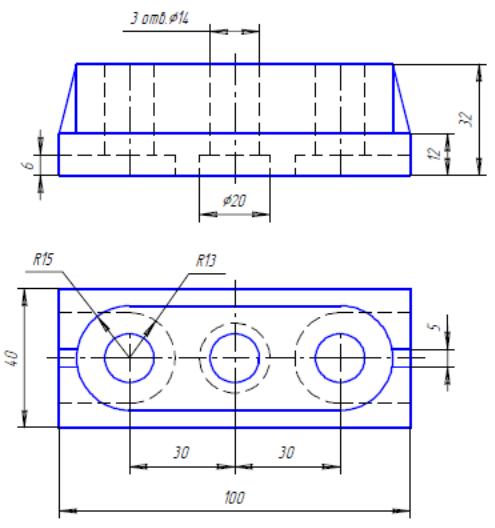

Чертеж 1 Крышка	Чертеж 2 Стойка

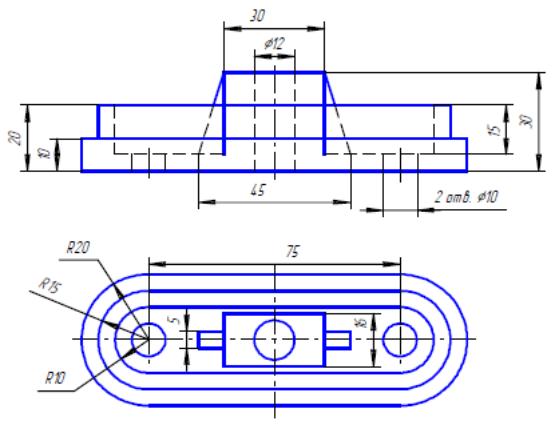

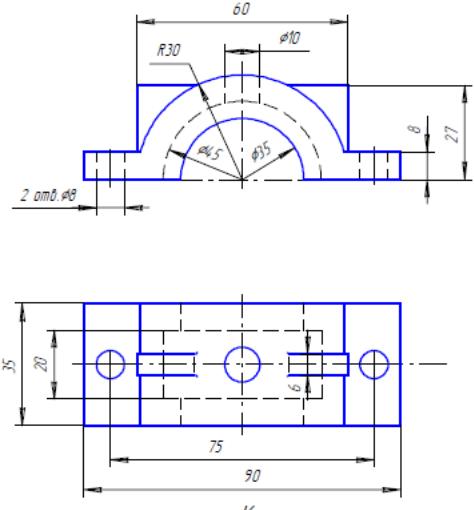

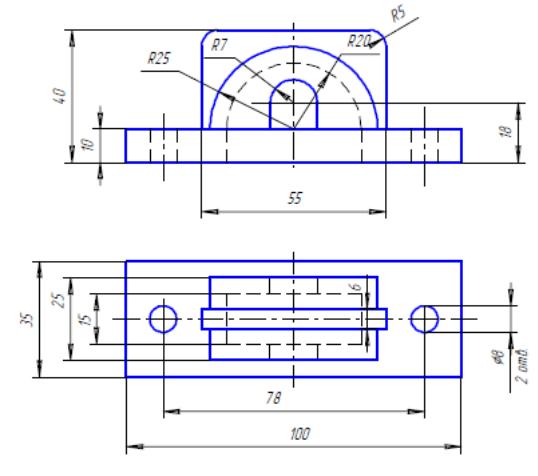

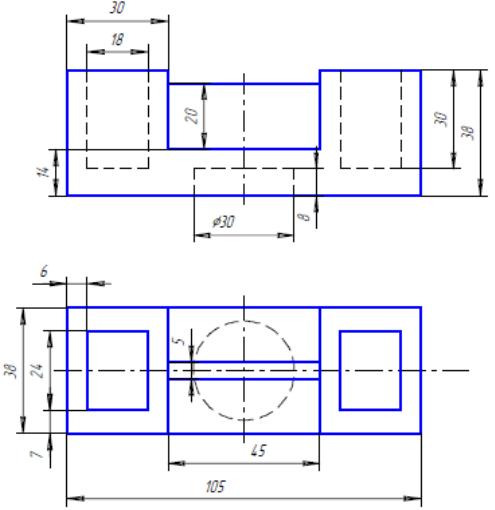

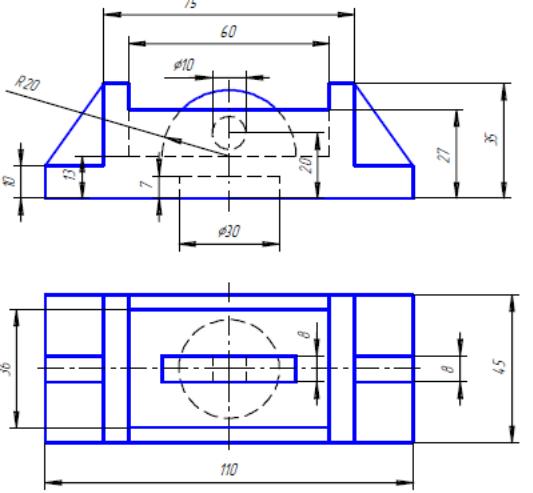

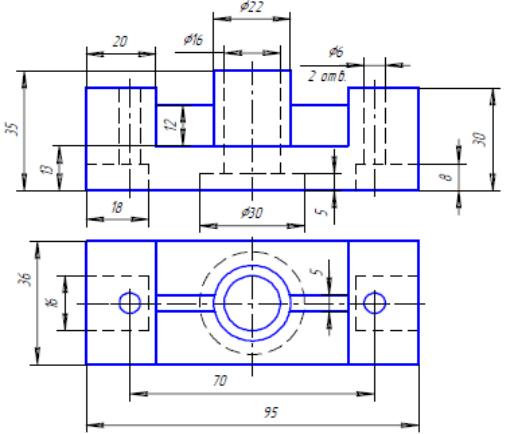

Чертеж 3 Опора	Чертеж 4 Стойка

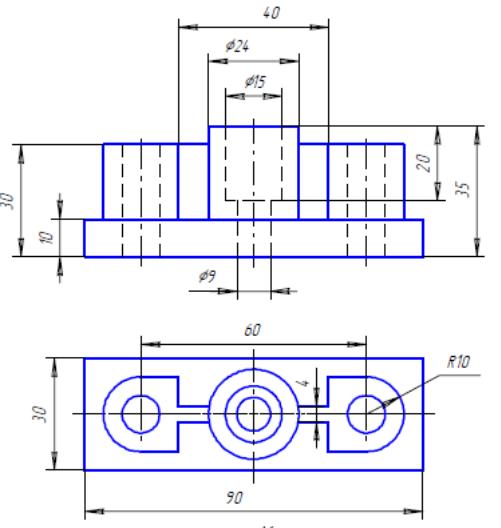

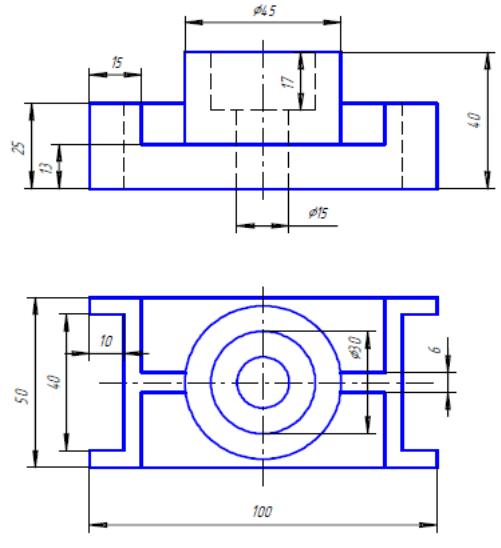

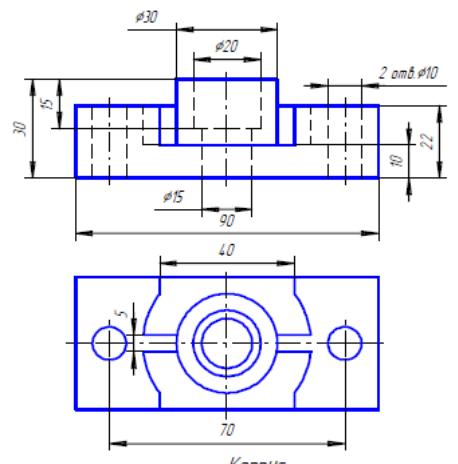

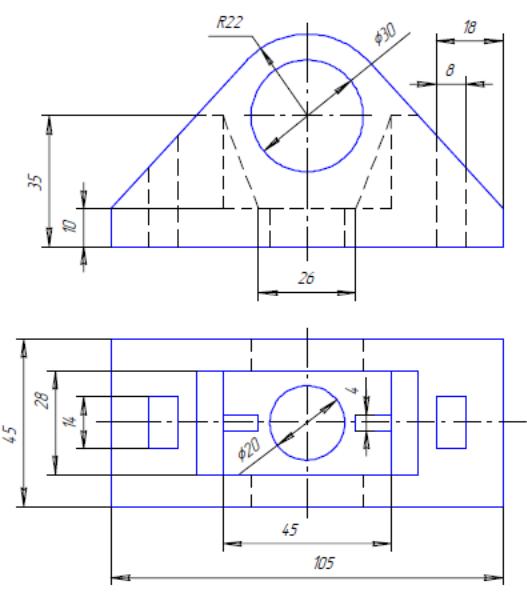

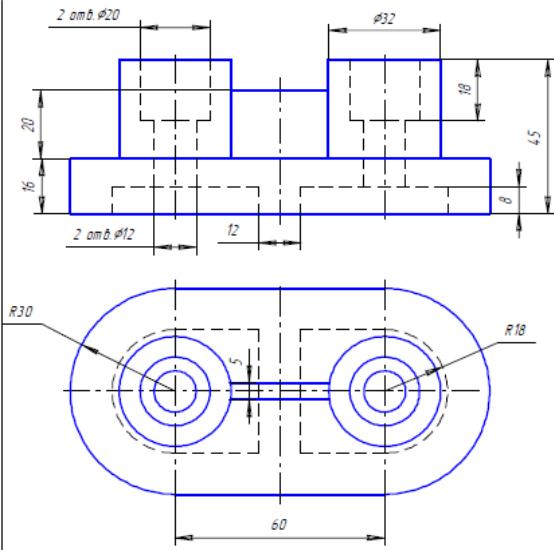

Чертеж 5 Корпус	Чертеж 6 Опора

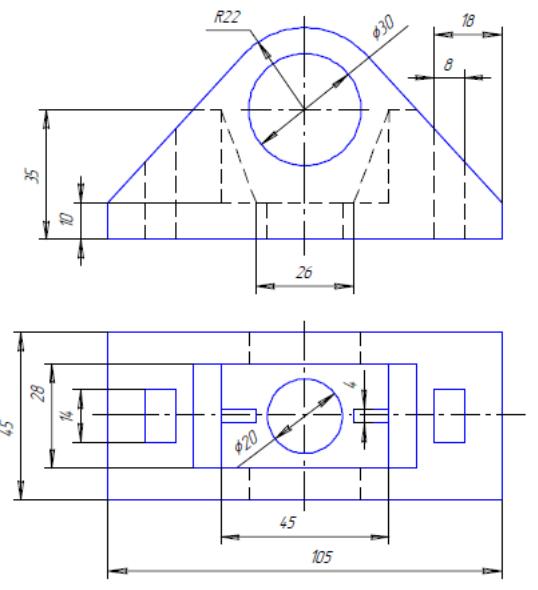

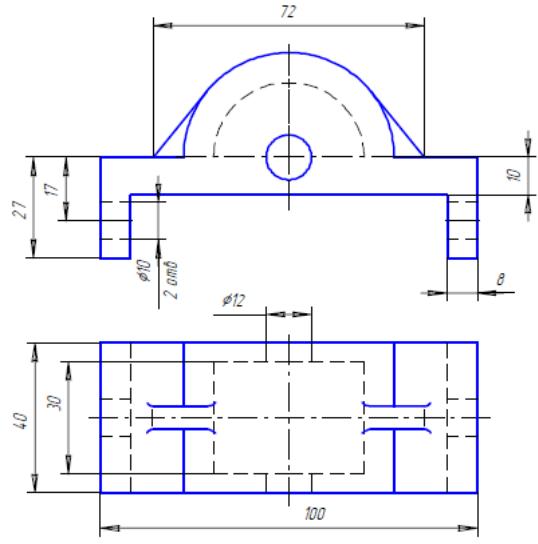

Чертеж 7 Корпус	Чертеж 8 Корпус
Чертеж 9 Опора	Чертеж 10 Крышка
Чертеж 11 Опора	Чертеж 12 Корпус
Чертеж 13 Корпус	Чертеж 14 Опора
Чертеж 15 Опора	Чертеж 16 Стойка
Чертеж 17 Корпус	Чертеж 18 Коробка
Чертеж 19 Опора	Чертеж 20 Корпус
Чертеж 21 Опора	Чертеж 22 Коробка
Чертеж 23 Упор	Чертеж 24 Коробка
Чертеж 25 Опора	Чертеж 26 Крышка

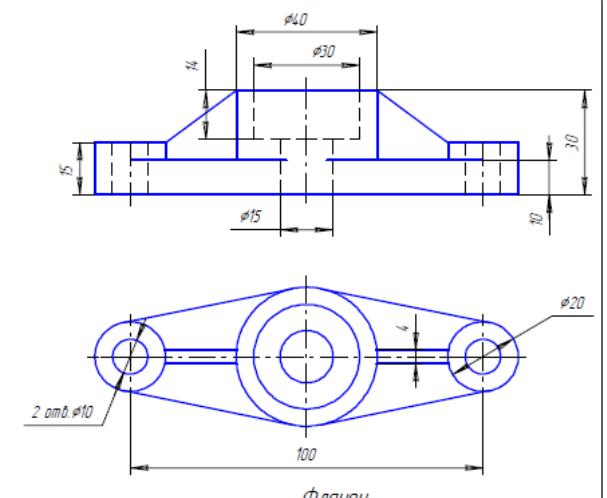

Чертеж 27 Фланец	Чертеж 28 Опора

9Задача №9 «выполнение чертежа сборочной единицы»

Содержание задачи: Выполнить чертёж сборочной единицы в чертёжно-графическом редакторе КОМПАС-3D с соблюдением требований ЕСКД, предъявляемым к сборочным чертежам. Пример выполнения чертежа сборочной единицы представлен в приложении В на рисунке 1.

Выполненное изображение представить в распечатанном виде на бумаге стандартного формата. Ответить на вопросы преподавателя.

Варианты к задаче №9

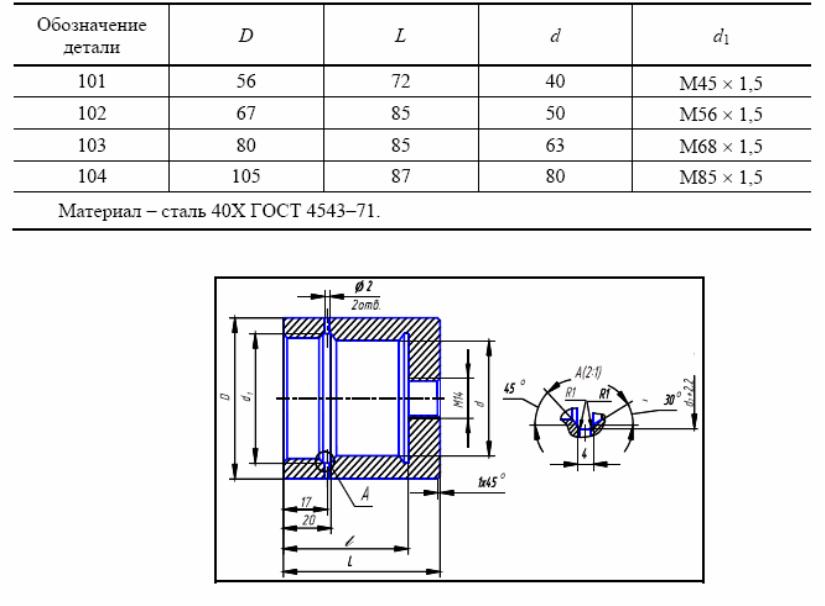

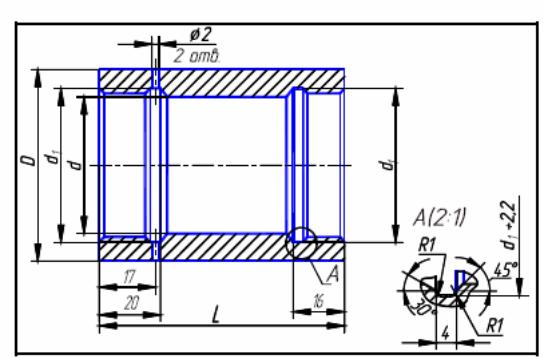

Чертеж 1 Корпус

Номер строки	D	L	d	d1
1	56	72	40	М45х1,5-7H
2	67	85	50	М56х1,5-7H
3	80	86	63	М68х1,5-7H
4	105	89	80	М85х1,5-7H
Материал – сталь 40Х ГОСТ 4543-71

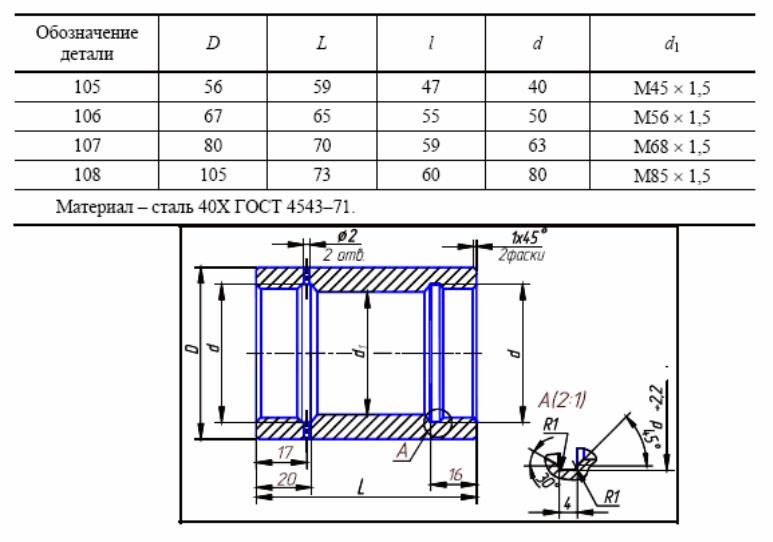

Чертеж 2 Корпус

Номер строки	D	L	l	d	d1
1	56	59	47	40	М45х1,5-7H
2	67	65	55	50	М56х1,5-7H
3	80	70	59	63	М68х1,5-7H
4	105	73	60	80	М85х1,5-7H
Материал – сталь 40Х ГОСТ 4543-71
