22. Стены. Классификация стен и требования к ним.
Стены здания - это вертикальные ограждения, отделяющие помещения от внешней среды и друг от друга. По своему назначению и месту расположения в здании делятся на наружные и внутренние. В зависимости от восприятия нагрузок от здания стены могут быть несущими, самонесущими и ненесущими.Несущие стены воспринимают нагрузки от других частей здания (перекрытий, крыш) и вместе с собственной массой передают их фундаментам.Самонесущие стены опираются на фундаменты, но нагрузку несут только от собственной массы. Ненесущие (навесные) стены являются ограждениями, опирающимися в каждом этаже на другие элементы здания (каркаса) и воспринимают собственную массу в пределах одного этажа.Стены гражданских зданий должны удовлетворять следующим требованиям: - быть прочными и устойчивыми; - обладать долговечностью, соответствующей классу здания; - соответствовать степени огнестойкости здания; - быть энергосберегающим элементом здания; - иметь сопротивление теплопередаче согласно теплотехническим нормам, при это обеспечивать необходимый температурно-влажностный комфорт в помещениях; - обладать достаточными звукоизолирующими свойствами; - иметь конструкцию, отвечающую современным методам возведения конструкций стен; - быть экономически оправданной, исходя из заданного архитектурно-художественного решения, отвечать возможностям заказчика; - материалоемкость (расход материалов) должна быть по возможности минимальной, так как это во многом способствует снижению трудозатрат на возведение стен и общих расходов на строительство.
23. Крыши и их конструктивные особенности.
Крыша представляет собой наружную конструкцию, выполняющую в здании комплекс несущих и ограждающих функций. Она подвергается вертикальным и горизонтальным силовым воздействиям (собственная масса, снег, ветер), а также несиловым воздействиям с наружи (атмосферные осадки, температура, солнце) и с внутренней стороны (тепловой поток и поток пара.)Конструкция крыши должна удовлетворять требованиям прочности и устойчивости, гидро, тепло и пароизоляции. Наружное покрытие крыши должно обладать долговечностью, которую обеспечивают морозостойкость, химическое и радиационная стойкость кровельных материалов и непроницаемость их сопряжений. Крыши должны иметь и архитектурно-декоративные качества. Уклон крыши выполняют в градусах наклона ската к условной горизонтальной плоскости. В здания небольшой ширины часто страивают односкатные крыши. Крыша со стоком воды в две стороны назывется двускатной. Ребро двухгранного угла называют коньком. Пересечение скатов, образующих наклонный угол называют накосным ребром, а западающий угол ендовой. Фронтон когда скаты крыши пересекают торцовую стену дома и выступают перед ней. Крыша квадратного или многогранного в плане здания имеет в плане треугольные скаты - вальмы. Если наклонный скат срезает не весь торец, а только верхнюю или нижнюю ее часть, то неполный торцовый скат называют полувальмой. Все элементы крыши могут быть совмещены в одной многослойной конструкции (совмещенная крыша) или разъединены пространством чердака (чердачной крыши). В зависимости от размещения теплоизоляции слоя (по верху или по низу чердачного пространства) различают чердачные крыши с теплым или холодным чердаком. Система крыш с холодным чердаком является наиболее распространенной конструкцией, и в традиционном (по деревянным стропилам), и в индустриальном домостроении. Совмещенные крыши применяют преимущественно в общественных зданиях. В жилых домах такие конструкции крыш допускается использовать при высоте домов до 4 этажей в первом и втором климатическом районе.

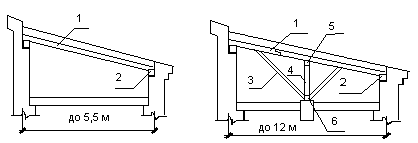

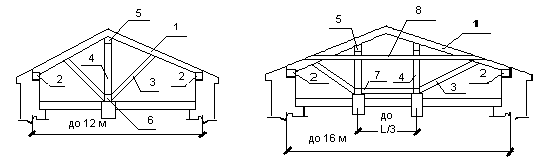

Конструкция крыши из наслонных стропил.
1 - стропильная нога, 2 – мауэрлат, 3 – подкос, 4 – стойка, 5 – верхний прогон, 6 – лежень, 7 – распорка, 8 – ригель.
