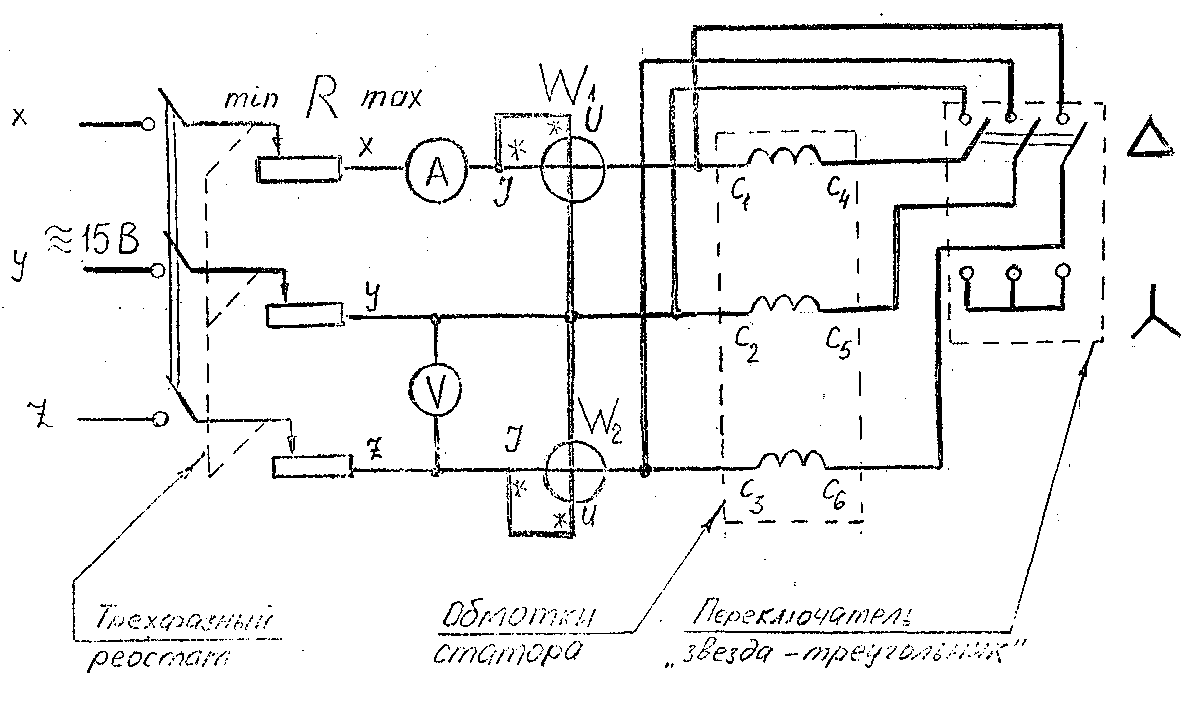

4 Схема установки
Рисунок 4
1. Рабочая модель низковольтного асинхронного двигателя с короткозамкнутым ротором
2. Тормозное устройство ленточного типа
3. Регулятор трехфазного напряжения
4. Электроизмерительные приборы
5. Трехфазный переключатель
6. Кнопочная станция для подачи напряжения
7. Тахометр
8. Соединительные провода
9. Понижающий трех фазный трансформатор (находится внутри приборного ящика).
5 Результаты измерений и вычислений
5.1 Режим холостого хода
Таблица 2
Uх, В |
Ixx, A |
Pxx, Вт |
nxx, об/мин |
cosx |
10 |
0,63 |
1 |
1620 |
0,092 |
11 |
0,68 |
2,1 |
1900 |
0,162 |
12 |
0,73 |
2,8 |
2040 |
0,185 |
13 |
0,77 |
3,5 |
2170 |
0,202 |
14 |
0,8 |
4,6 |
2220 |
0,237 |
15 |
0,84 |
5,8 |
2280 |
0,266 |
Результаты остальных расчетов сведены в таблицу 2

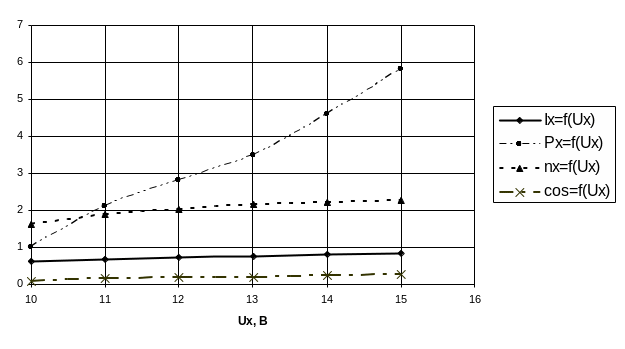

Рисунок 5 – Зависимости
5.2 Режим рабочего хода
Таблица 3
n, об/мин |
Uн, В |
I, A |
P1, Вт |
F1 – F2 Н |
М, Нм |
P2, Вт |
S, % |
cos |
% |
1940 |
15 |
0,86 |
5,5 |
0,2 |
0,004 |
0,813 |
35,333 |
0,246 |
14,774 |
1800 |
15 |
0,87 |
5,2 |
0,3 |
0,006 |
1,131 |
40,000 |
0,230 |
21,748 |
1440 |
15 |
0,87 |
5,6 |
0,4 |
0,008 |
1,206 |
52,000 |
0,248 |
21,541 |
1280 |
15 |
0,89 |
6 |
0,6 |
0,012 |
1,608 |
57,333 |
0,259 |
26,806 |
1020 |
15 |
0,89 |
5,9 |
0,7 |
0,014 |
1,495 |
66,000 |
0,255 |
25,344 |
630 |
15 |
0,92 |
6 |
0,8 |
0,016 |
1,055 |
79,000 |
0,251 |
17,592 |
430 |
15 |
0,93 |
6,3 |
0,9 |
0,018 |
0,810 |
85,667 |
0,261 |
12,865 |
310 |
15 |
0,94 |
6,2 |
1 |
0,02 |
0,649 |
89,667 |
0,254 |
10,471 |
Результаты остальных расчетов сведены в таблицу3
Рисунок 6 – Зависимости
Рисунок 7 - Механическая характеристика
