Лабораторная работа X. Влияние состава на подвижность бетонной смеси и прочность бетона

X.1. Методика определения осадки конуса (ок) бетонной смеси

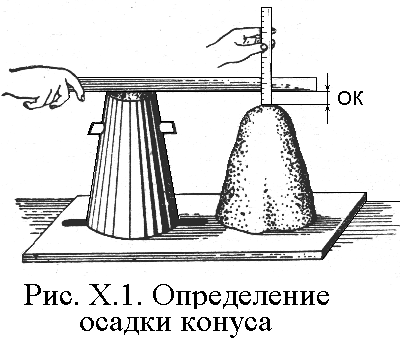

К онус Абрамса (рис. X.1), пол и все другие поверхности, соприкасающиеся с бетонной смесью увлажняют мокрой тканью. Конус устанавливают на пол и заполняют бетонной смесью в три слоя одинаковой высоты. Каждый слой штыкуют 25 раз. Избыток смеси срезают, конус плавно поднимают и ставят рядом с бетонной смесью. Осадку конуса измеряют с точностью 1 см.

X.2. Методика определения прочности бетона

Бетонную смесь укладывают в кубические формы с ребром 150 мм слоями высотой не более 100 мм. Каждый слой штыкуют 25 раз. При ОК<10 см бетонную смесь дополнительно уплотняют вибрированием на стандартной виброплощадке. После уплотнения избыток бетонной смеси срезают и поверхность заглаживают. Образцы хранят в течение 1÷3 суток в формах, покрытых влажной тканью, при температуре воздуха (202) С, затем их освобождают от форм, и выдерживают до испытания в камере с относительной влажностью воздуха не менее 95 % при температуре (202) С. При испытании образцы устанавливают так, чтобы заглаженная грань не прилегала к плитам пресса. Для определения марки или класса бетона образцы испытывают в возрасте 28 суток, кроме гидротехнического бетона речных сооружений, контрольный возраст которого должен составлять 180 суток.

Предел прочности образца при сжатии вычисляют по формуле R=αP/S₀, где P – разрушающая нагрузка, МН; S₀ – расчетная площадь образца, м²; α – масштабный коэффициент.

Прочность бетона вычисляют как среднее арифметическое значение результатов испытаний (в серии из 2 или 3 образцов – по двум наибольшим, из 4 – по 3, из 6 – по 4).

X.3. Задание

1. По заданным Ц, В/Ц и r рассчитать количество материалов на замес объемом ____ литров, принимая γ_бетона=2400 кг/м³, а соотношение двух фракций щебня 1:1.

2. Отвесить песок, цемент, воду и две фракции щебня.

3. Произвести затворение бетонных смесей в следующей последовательности: на смоченный бетонный пол высыпаем песок и делаем в нем лунку, в которую высыпаем цемент; перемешиваем всухую; продолжая перемешивание, добавляем поочередно фракции щебня и доводим сухую смесь до однородности; делаем в смеси лунку и выливаем половину воды; перемешиваем; снова добавляем воду и перемешиваем до однородности.

4. Определить осадку конуса каждой бетонной смеси.

5. Из каждой смеси изготовить образцы-кубы с ребром 15 см для испытания на сжатие.

6. Испытать образцы-кубы в возрасте 7 дней.

7. Результаты занести в табл. X.1÷X.5 и построить графики зависимостей прочности и осадки конуса от параметров состава бетона.

X.4. Характеристика материалов для бетона

Цемент____________________________________________________________

наименование марка активность

Песок_____________________________________________________________

форма зерен модуль крупности

Крупный заполнитель_______________________________________________

вид заполнителя, наибольшая крупность зерен
