3. Основные тактико-технические характеристики
а) диапазон углов визирования цели (углов целеуказания):
по углу
=±60°;
по углу
=
−15…+60°.
Значения максимальных углов визирования согласованы с предельными углами отклонения координатора ГСН АУР, а также - с зоной наиболее вероятного расположения воздушной цели при атаке ее в ближнем воздушном бою;
б) среднее квадратическое отклонение ошибки целеуказания:
=
15'при
;
=
40' при
.
Следует
отметить, что максимальные ошибки
целеуказания при углах визирования
цели не более
45°не
превышают половины мгновенного углового
поля ГСН АУР, которое у современных
ракет составляет значение ±1°30'…±2°30'
.
Благодаря этому АНСЦ обеспечивает
гарантированное попадание воздушной
цели в мгновенное угловое поле ГСН при
целеуказании;
в) форма представления информации в БЦВМ об углах целеуказания - 32-разрядный последовательный двухполярный двоичный код;
г) спектр свечения излучающих диодов НВУ - инфракрасный;
д) угловой размер прицельной сетки - внутренний 30', внешний 140';
е) частота сканирования мгновенным угловым полем СКАБ 100Гц;
з) масса НВУ 0,33 кг;
и) масса АНСЦ (вместе с кабелем) ≤ 10 кг.
4. Назначение и конструкция блоков аппаратуры Щель-зум
4.1. Нашлемное визирное устройство
Блок НВУ обеспечивает:
формирование в бесконечности в поле зрения летчика изображений прицельной и сигнальной сеток;
создание излучения от трех излучающих диодов (ИД).
выдачу сигнала автоматической регулировки яркости (АРЯ) свечения изображений сеток;
Вид изображения сеток при одновременном высвечивании показан на рис.5. Прицельная сетка 1 представляет собой две концентрические окружности, а сигнальная сетка 2 - четыре радиальных штриха, образующих перекрестие с разрывом в центре. Ширина разрыва совпадает с диаметром внутренней окружности прицельной сетки и составляет 30'. Угловой диаметр внешней окружности равен 140'.
Рис. 5
В состав блока НВУ (рис. 3) входят: оптическая система коллиматорного типа с выдвигаемым в поле зрения летчика отражателем 1; узел управления положением отражателя; фотоприемник схемы автоматической регулировки яркости сеток; три излучающих диода 2.
Все элементы расположены в едином корпусе 3, установленном на специальном кронштейне 4, который крепится с помощью двух защёлок к защитному шлему летчика. Положение НВУ можно регулировать по горизонтали вращением маховика 5 и по вертикали - с помощью гайки 6. Элементы 5 и 6 служат для индивидуальной подгонки положения НВУ под конкретного летчика. Узел управления положением отражателя предназначен для юстировки (регулировки) положения отражателя относительно оси коллиматорной системы. Юстировка НВУ производится с помощью контрольно-проверочной аппаратуры. (КПА) При юстировке достигается совмещение центра прицельной сетки с линией визирования, которая направлена по нормали к плоскости, проходящей через три излучающих диода. Ошибка совмещения не должна превышать 5'.

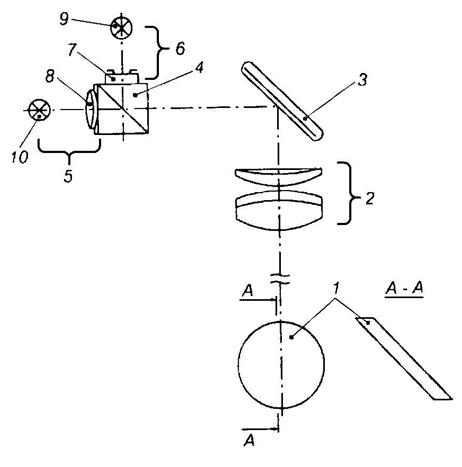

На рис. 7 показана оптическая схема НВУ, вид сзади. На ней не изображены излучающие диоды. В состав оптической схемы входят отражатель 1 и элементы коллиматорной системы: объектив 2; неподвижное зеркало 3; призма 4, склеенная из двух прямоугольных призм (такую призму иногда называют куб-призмой); два узла формирования изображений прицельной сетки 5 и сигнальной сетки 6, каждый из которых состоит из узла сетки 7 и 8, и лампочки подсвета 9 и 10. Узел прицельной сетки представляет собой концентрическую непрозрачную линзу, на непрозрачной поверхности которой нанесен прозрачный трафарет прицельной сетки. В узле сигнальной сетки вместо линзы установлена плоскопараллельная пластина с прозрачными радиальными штрихами, при просвечивании которых излучением
Рис. 6
лампочки формируется изображение сигнальной сетки. Трафареты сеток расположены в фокальной плоскости объектива 2, благодаря чему в глаз наблюдателю поступает пучок параллельных лучей и сетки видятся в бесконечности. Излучение обоих лампочек смешивается на полупрозрачной склейке призмы 4. Таким образом, призма является смесителем световых сигналов прицельной и сигнальной сеток. Следует отметить, что отражатель 1 может находиться в двух положениях - походном и рабочем. В первом случае отражатель фиксируется в верхнем положении. В рабочее положение отражатель устанавливается под действием пружины при нажатии кнопки на корпусе НВУ.
